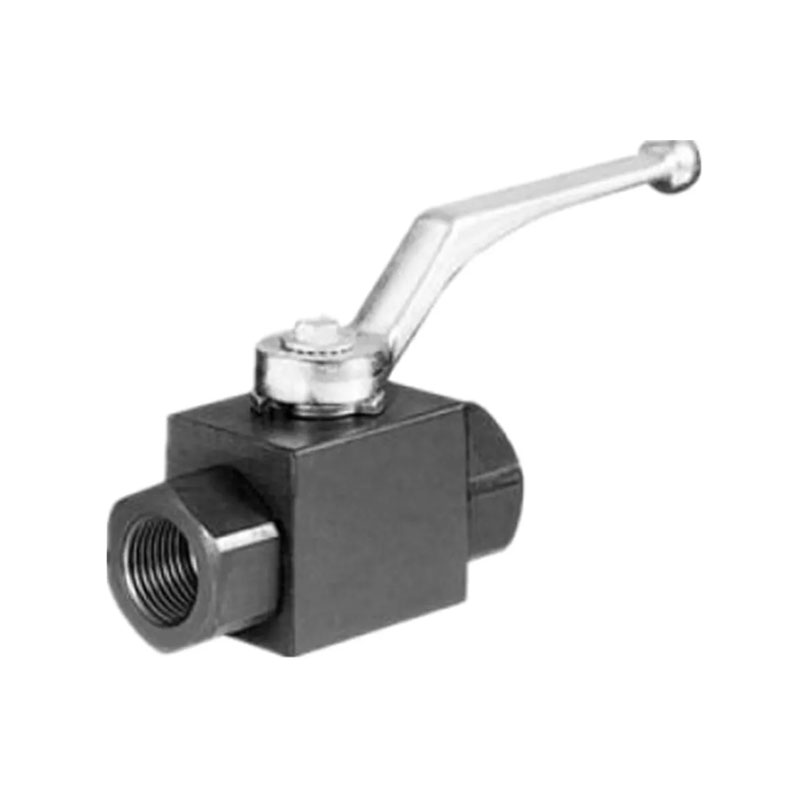

La valve à billes hydraulique à haute pression Joepai KHB KHM est fabriquée avec Matériaux de haute qualité, offrant d'excellentes performances et fiabilité Applications à haute pression dans diverses industries, y compris le pétrole et le gaz, Systèmes hydrauliques et production d'énergie.
Tige de soupape d'épreuve d'explosion
Dispositif antistatique du corps de la valve à billes
Corps de soupape coulé de précision
Il y a un trou d'équilibre de pression dans la rainure à la balle
Pad d'installation directe ISO 5211 pour une automatisation facile
Peut fournir un dispositif de verrouillage

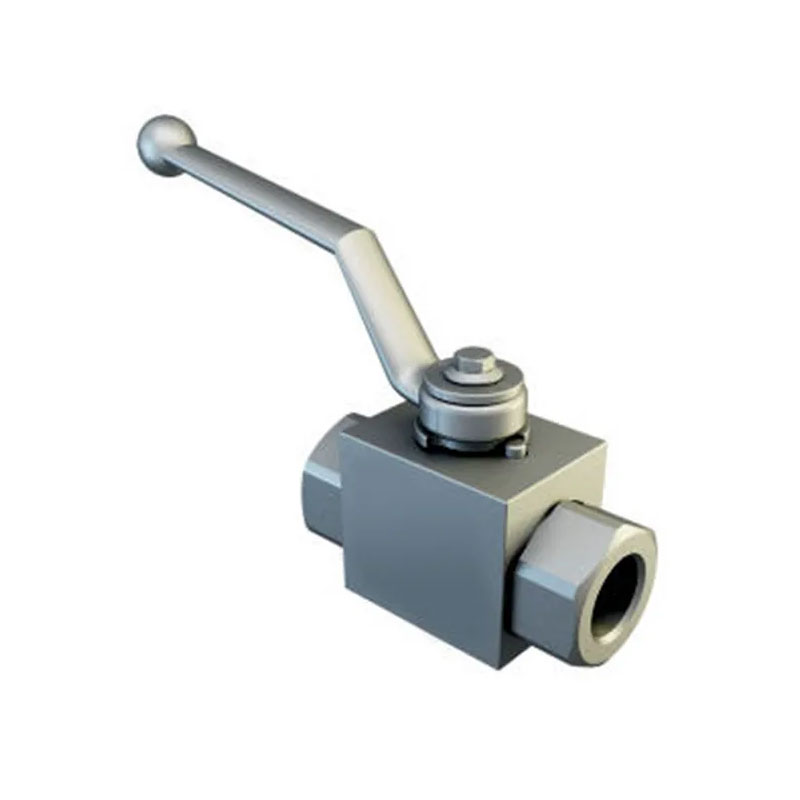

YJZQ Vanne de billes hydraulique en acier à haute pression à haute pression (F / F)
Fil de tuyau conformément: NPT, BSPT, BSPP
Plage de températures: -20ºC ~ 150 ° C
Medium approprié: eau, huile, air
Pression nominale: 1,6 ~ 31,5MPA
MATÉRIEL:
Acier en carbone / SCPH2 / A105
Acier inoxydable / 304 / SCS13
Acier inoxydable / 316 / SCS14
| 1 | Corps | A105 | 5 | Siège | Ptfe |
| 2 | Balle | SS304 / SS316 | 6 | Emballage conjoint | Ptfe |
| 3 | Tige | SS304 / SS316 | 7 | Capuchon | A105 |
| 4 | Joint torique | Nbr | 8 | Poignée | Fer |
| DN | G | M | L | L1 | L2 | Swin | S | H | W |
| 8 | 1/4 " | M14x1.5 | 72 | 40 | 13 | 9 | 27 | 70 | 120 |
| 10 | 3/8 " | M18x1.5 | 78 | 44 | 14 | 9 | 30 | 70 | 140 |
| 15 | 1/2 " | M22x1.5 | 86 | 48 | 16 | 9 | 36 | 78 | 140 |
| 20 | 3/4 " | M27x2 | 108 | 60 | 18 | 11 | 40 | 90 | 160 |
| 25 | 1 " | M33X2 | 116 | 64 | 20 | 11 | 50 | 100 | 185 |
| 32 | 11/4 " | M42x2 | 136 | 78 | 22 | 14 | 60 | 120 | 185 |
| 40 | 11/2 " | M48X2 | 148 | 84 | 24 | 17 | 74 | 140 | 280 |
| 50 | 2 " | M64x2 | 180 | 108 | 30 | 17 | 82 | 150 | 280 |
