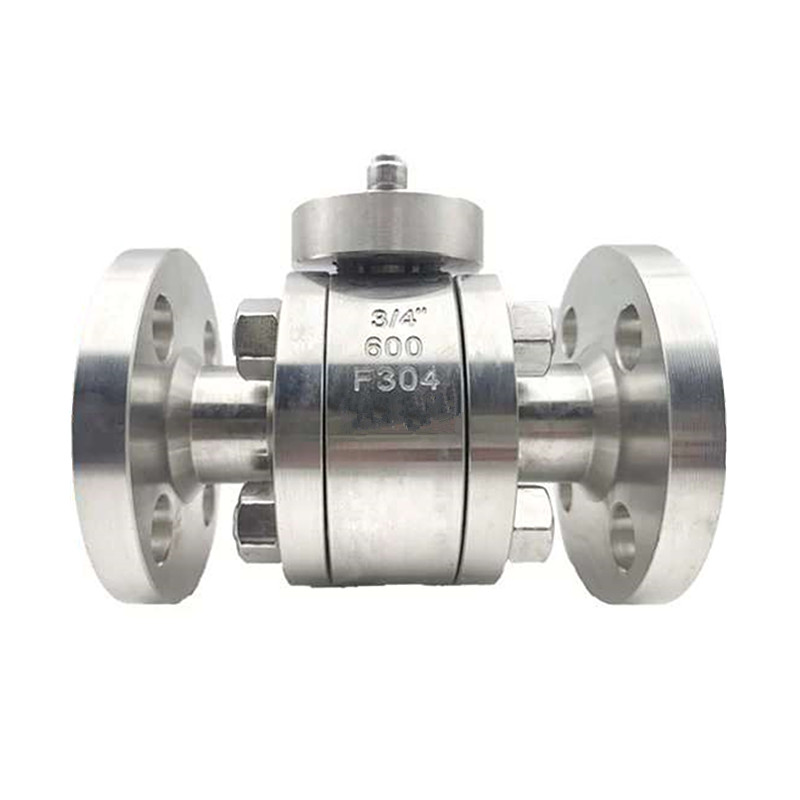

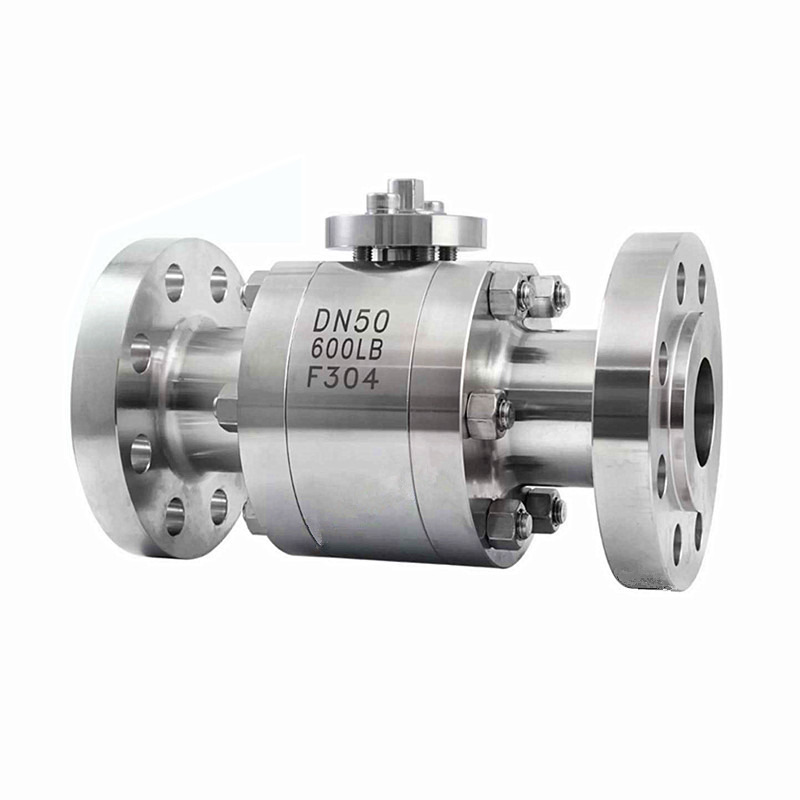

Robinet à tournant sphérique forgé haute pression à bride ANSI 600LB

JOEPAI Valve est profondément impliqué sur le marché des robinets à tournant sphérique forgés haute pression à bride ANSI 600LB depuis 2003, en se concentrant sur les services personnalisés et d'exportation pour vannes haute pression forgées, avec une riche expérience OEM et internationale enregistrements correspondants au projet. Dans les applications industrielles impliquant des conditions difficiles telles que des pressions élevées, des températures élevées ou des milieux corrosifs, les vannes à bille forgées constituent souvent un choix plus fiable que les vannes coulées. Contrairement à la plupart des robinets à tournant sphérique qui utilisent des procédés de moulage, les robinets forgés améliorent considérablement leur résistance structurelle et leur résistance à la pression grâce à une méthode de fabrication unique. Choisissez un robinet à tournant sphérique forgé pour les conditions difficiles où la sécurité, la fiabilité et la résistance maximale ne sont pas négociables.

Avantages de la conception

Conception du corps en trois pièces : le corps de la vanne est divisé en deux parties, facilitant la maintenance et le remplacement des composants, réduisant les temps d'arrêt, tout en améliorant la résistance globale et les performances d'étanchéité de la vanne ;

Matériau en acier forgé : le corps de la vanne, la bille et la tige de la vanne sont tous fabriqués en acier forgé de haute qualité (par exemple A105, F304, F316), qui présente une résistance élevée et une bonne résistance à la corrosion. Il peut résister à l'érosion de divers milieux chimiques et prolonger la durée de vie de la vanne ;

Conception de boule flottante : la boule peut flotter librement sous la pression du milieu et s'adapte parfaitement au siège de valve, formant un bon effet d'étanchéité et garantissant l'absence de risque de fuite ;

Connexion à bride : adopte une méthode de connexion à bride standard conforme à la norme ASME B16.5, garantissant la fiabilité et les performances d'étanchéité de l'installation ;

Conception de sécurité incendie : conforme à la norme API 607, la vanne peut maintenir ses performances d'étanchéité même en cas d'incendie, empêchant les fuites de fluide et assurant la sécurité du système ;

Dispositif antistatique : équipé d'un dispositif antistatique intégré, il empêche efficacement l'accumulation d'électricité statique, réduit le risque d'incendie et d'explosion et est particulièrement adapté au contrôle des fluides inflammables et explosifs ;

Plusieurs modes de fonctionnement : il peut être équipé d'actionneurs manuels, pneumatiques, électriques ou hydrauliques pour obtenir un contrôle automatique à distance.

Une fois la conception de la vanne finalisée, nos techniciens qualifiés procèdent au processus de forgeage. Le forgeage consiste à appliquer une force mécanique, souvent combinée à de la chaleur, pour façonner le métal en composants denses et à haute résistance. Le corps de la vanne et les pièces internes sont forgés, ce qui donne lieu à des vannes exceptionnellement robustes et robustes qui offrent des performances fiables même dans les conditions les plus exigeantes.

Spécification technique

Diamètre nominal : 1/2″ à 8″ (DN15 à DN200)

Classe de pression : 150LB ~ 600LB

Plage de température : -29 ℃ à +425 ℃

Méthode de connexion : connexion à bride (conforme à la norme ASME B16.5)

Mode de fonctionnement : manuel, pneumatique, électrique, hydraulique

Norme de conception : API 608, ASME B16.34

Norme de test : API 598, ISO 5208

Conception de protection incendie : API 607

Médias applicables : eau, pétrole, gaz, milieux chimiques, etc.

Matériaux des pièces de robinet à tournant sphérique forgé

Dimensions principales

Cfille 150KG                                                                                                                                                                                                                                                                                                                                                        Unité：mm

Cfille 300KG                                                                                                                                                                                                                                                                                                                                                     Unité：mm

Cfille 600KG                                                                                                                                                                                                                                                                                             Unité：mm

NPS	DN	d	L			BRIDE						W	H
			RF	RTJ	PC	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
