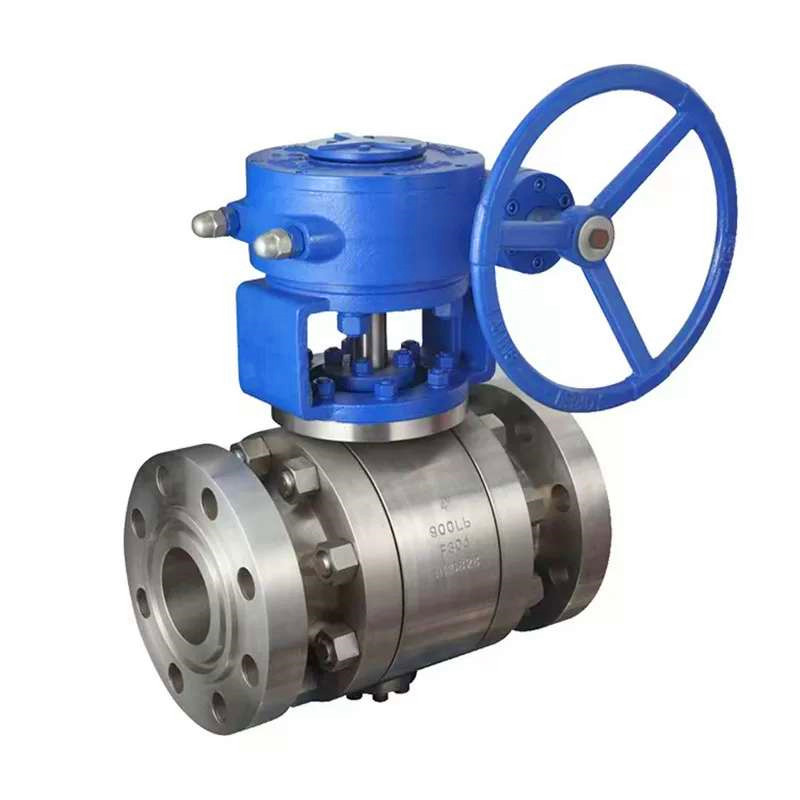

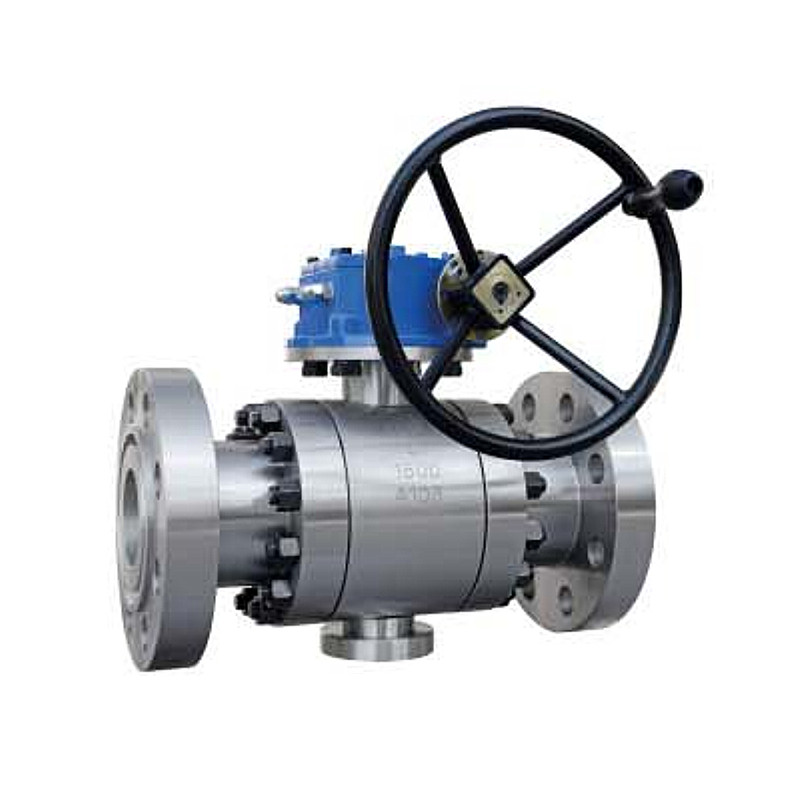

Robinets à tournant sphérique à tourillon à bride en acier inoxydable forgé en 3 pièces

Les robinets à tournant sphérique à tourillon à bride en acier inoxydable forgé JOEPAI en 3 pièces se composent de trois composants, facilitant le démontage et l'entretien. Les pièces internes peuvent être remplacées sans démonter l'ensemble du pipeline, ce qui réduit considérablement le temps et les coûts de maintenance. Le corps de la vanne est en acier inoxydable ASTM A182 F304 ou F316L, offrant une résistance élevée et une bonne résistance à la corrosion. Dans les applications industrielles impliquant des conditions difficiles telles que des pressions élevées, des températures élevées ou des milieux corrosifs, les vannes à bille en acier inoxydable forgé constituent souvent un choix plus fiable que les vannes moulées. Contrairement à la plupart des robinets à tournant sphérique qui utilisent des procédés de moulage, les robinets forgés améliorent considérablement leur résistance structurelle et leur résistance à la pression grâce à une méthode de fabrication unique. Choisissez un robinet à tournant sphérique forgé pour les conditions difficiles où la sécurité, la fiabilité et la résistance maximale ne sont pas négociables.

Caractéristiques du produit

• Matériau en acier forgé : le corps de la vanne, la bille et la tige sont tous fabriqués en acier inoxydable forgé de haute qualité (F304, F316), traités par forgeage de précision pour éliminer les défauts de moulage, garantissant une résistance élevée et une bonne résistance à la corrosion.

• Conception à port complet : la conception à port complet optimise le chemin d'écoulement du fluide, réduit la perte de pression et améliore l'efficacité du contrôle du débit.

• Vannes à bille utilisant une conception à bille montée sur tourillon (fixe) pour garantir que la bille reste stable pendant le fonctionnement, réduisant ainsi l'usure des composants d'étanchéité.

• Connexion à bride : Adopte une connexion à bride RF (face surélevée) conforme aux normes ASME B16.5, garantissant une installation fiable et étanche.

• Performance d'étanchéité fiable : le siège de valve utilise des matériaux d'étanchéité en PTFE, PEEK ou métalliques pour garantir une étanchéité sans fuite dans des conditions de haute pression et de haute température.

• Conception ignifuge : conforme aux normes de sécurité incendie API 607, maintenant les performances d'étanchéité même dans des conditions extrêmes telles que les incendies pour garantir la sécurité du système.

• Conception de tige antistatique et anti-éruption : équipée de dispositifs antistatiques et de tiges anti-éruption pour améliorer la sécurité électrique et la stabilité opérationnelle.

• Plusieurs modes de fonctionnement : fonctionnement manuel en option ou contrôle automatisé tel que des actionneurs pneumatiques, électriques ou hydrauliques pour répondre aux exigences de différents scénarios d'application.

• Conception à faible résistance au débit : le passage de flux interne lisse réduit la résistance au débit, réduisant ainsi efficacement la consommation d'énergie et améliorant l'efficacité du système.

Spécifications techniques

• Diamètre nominal : 2"~36" (DN50 à DN900)

• Pression nominale : 600LB à 2500LB

• Température de fonctionnement : -29 ℃ à 425 ℃

• Matériau : Acier forgé (A105, F304, F316)

• Matériaux d'étanchéité : PTFE, RPTFE, PEEK, joints métalliques

• Connexion à bride selon la norme ASME B16.5

• Modes de fonctionnement : Manuel, Pneumatique, Électrique, Hydraulique (en option)

• Normes de conception : API 608, ASME B16.34

• Norme de test : API 598

Champs d'application

• Pétrole et gaz : utilisé dans les pipelines de transport de pétrole/gaz à haute pression, les raffineries et les installations de traitement du gaz naturel.

• Industrie chimique : Convient à la manipulation de milieux corrosifs tels que les acides, les alcalis et les solutions salines.

• Industrie électrique : appliqué aux systèmes d'eau de refroidissement et aux conduites de vapeur dans les centrales électriques.

• Traitement de l'eau et approvisionnement en eau municipal : garantit la sécurité de la qualité de l'eau et le fonctionnement stable du système.

• Ingénierie offshore : fonctionne parfaitement dans les environnements d'eau de mer, adapté aux systèmes de contrôle des fluides dans les plates-formes et les navires offshore.

Matériaux des pièces principales

Corps et pièce d'extrémité :

Acier au carbone forgé ASTM A 105 ;

Acier inoxydable forgé ASTM A 182 F 304 / F 304L ;

Acier inoxydable forgé ASTM A 182 F 316 / F 316L ;

Acier allié ASTM A 182 F 11 / F 22

Boule et tige :

ASTM A 182 F304 / F316 (SS 304 / SS 316)

ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Siège de bille et joint de corps :

PTFE Vierge / Rempli de Verre à 25% - GFT / Rempli de Carbone - CFT

PEEK / Delrin / Grafoil - Bague Graphite

Emballage de presse-étoupe :

PTFE Vierge / Rempli de Verre à 25% - GFT / Rempli de Carbone - CFT

Grafoil - Bague Graphite

Goujon et écrou :

ASTM A 193 GR. B7/A 194 GR. 2H

SS 304 / SS 316

Dimensions principales

Classe 600LB                                                                                                                                                                                                                                                                                                                              Unité：mm

Classe 900LB                                                                                                                                                                                                                                                                                                                            Unité：mm
