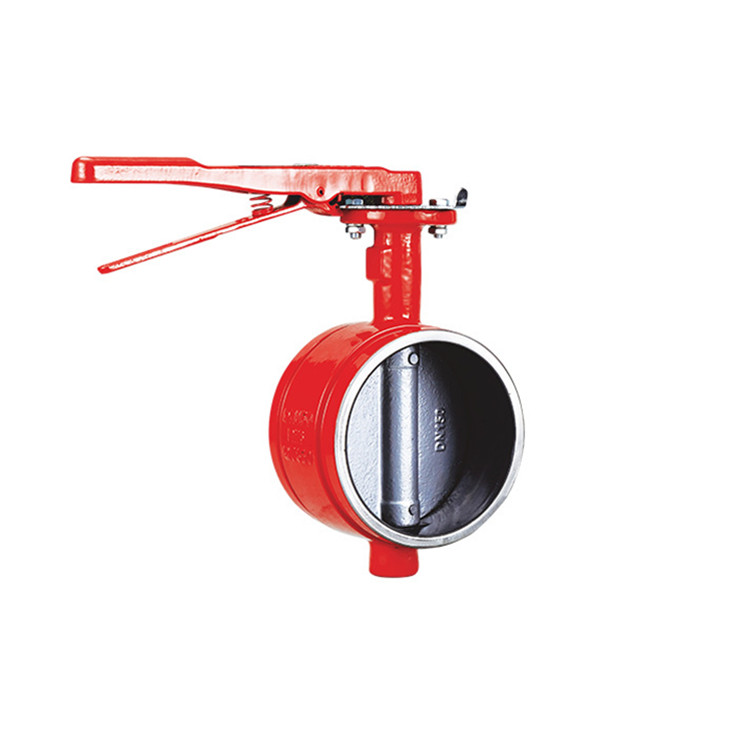

Système de gicleurs d'incendie, vanne papillon à signal rainuré

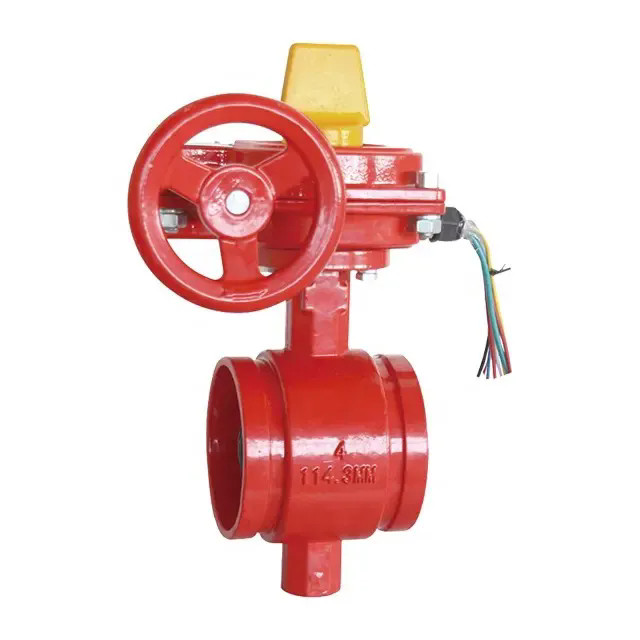

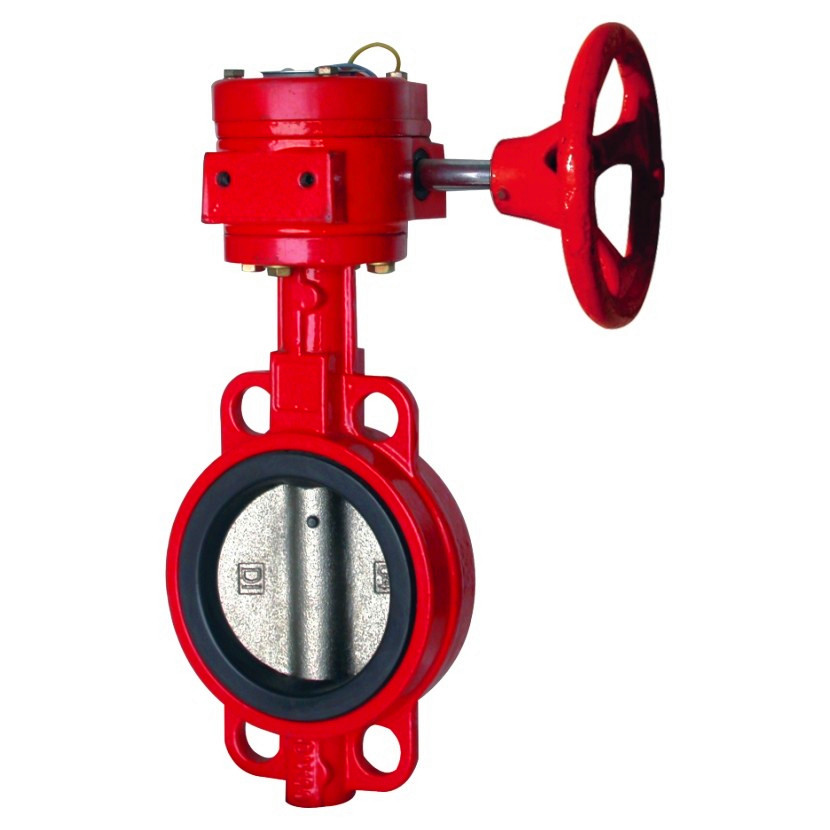

Les raccords rainurés pour le système de lutte contre l'incendie comprennent une vanne papillon rainurée avec un actionneur à engrenages et un interrupteur anti-effraction. La vanne papillon à signal rainuré du système de gicleurs d'incendie JOEPAI représente une avancée significative dans la technologie de protection incendie, combinant une conception de connexion rainurée efficace et une boîte de vitesses de signal. La vanne est complètement ouverte ou fermée lorsque le disque tourne d'un quart de tour. La vanne papillon à signal rainuré est une vanne de connexion à pince rainurée conçue entièrement sur la base du principe de symétrie. Il est symétrique dans l'axe central axial, radialement central, joint bidirectionnel à pleine pression, avec un dispositif de signal, qui peut donner l'action de la vanne. Il est principalement utilisé dans diverses canalisations d'approvisionnement en eau et de drainage, dans les systèmes de protection incendie des bâtiments et dans d'autres systèmes, en particulier dans les raccords des systèmes de protection incendie, pour couper et ajuster le débit du fluide.

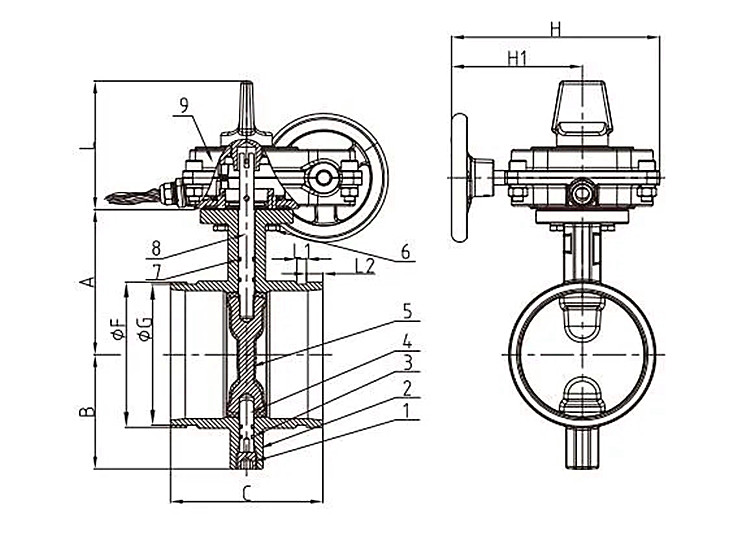

Partie principale et matériaux

Caractéristiques techniques

Conforme : Conception de voie d'eau claire à la norme ANSI / AWWA C606

Connexions : extrémités rainurées, faciles à installer et à remplacer

Grande zone de circulation efficace et faible résistance aux fluides

Ouverture et fermeture rapides, bonnes performances de réglage

Petit couple d'ouverture et de fermeture, ce qui permet d'économiser du travail.

Tailles : 2", 2½", 3", 4", 5",  6", 8", 10", 12"

Pression de service maximale : 21 BAR / 300 PSI (pression de test maximale : 600 PSI) conforme aux normes UL1091, ULC/ORD-C1091 et FM classe 1112. Température de fonctionnement maximale : -20 °C à 80 °C.

Norme de conception : API 609

Application : Utilisation intérieure et extérieure

Revêtement intérieur et extérieur époxy par pulvérisation électrostatique conforme à la norme AWWA C550.

Disque de siège résilient avec revêtement EPDM

Ensemble de commutateur de sécurité de surveillance installé en usine

Norme de bride supérieure ISO5211/1

La conception et les matériaux sont sujets à changement sans préavis

Spécifications techniques et caractéristiques de conception

La vanne papillon à signal rainuré du système de gicleurs d'incendie utilise des connexions à extrémité rainurée compatibles avec les systèmes de couplage standard, réduisant considérablement le temps d'installation par rapport aux connexions à brides ou filetées traditionnelles. Disponibles dans des tailles allant de DN50 à DN300 (2" à 12"), les vannes papillon de signalisation maintiennent des pressions nominales de PN16, adaptées à la plupart des exigences des systèmes de gicleurs d'incendie. Les vannes papillon rainurées fonctionnent efficacement dans des paramètres de température de -10°C à 120°C, s'adaptant à diverses conditions environnementales rencontrées dans les applications de protection incendie. Une vanne papillon coupe-feu se compose principalement d'un disque, d'une tige, d'une bague d'étanchéité et d'un boîtier. Un joint télescopique est situé entre la tige et le disque pour atténuer efficacement l'usure lors de l'ouverture et de la fermeture de la vanne.

Scénarios d'application et guide d'installation

La vanne papillon à signal rainuré du système de gicleurs d'incendie remplit des fonctions essentielles dans diverses configurations de systèmes de gicleurs d'incendie où un contrôle fiable du débit et une vérification de la position sont cruciaux. Avant d'utiliser une vanne papillon coupe-feu, retirez tous les débris pour garantir une ouverture et un contrôle du débit appropriés. Les opérateurs doivent prêter attention au sens d'ouverture et de fermeture de la vanne, généralement marqué par « ouvert » et « fermé ». Ouvert indique une rotation dans le sens des aiguilles d'une montre, tandis que fermé indique une rotation dans le sens inverse des aiguilles d'une montre. Lors de la fermeture d'une vanne papillon, veillez particulièrement à ne pas trop tordre la vanne pour éviter de casser la tige et de causer des dommages inutiles. Lorsque vous utilisez une vanne papillon anti-incendie, vous devez faire attention à un certain nombre de précautions. Tout d'abord, avant utilisation, vérifiez que la source d'eau d'incendie et les canalisations ne sont pas obstruées. Deuxièmement, lors de l'extinction d'un incendie, portez une attention particulière à l'ouverture et à la fermeture de la vanne pour éviter une entrée d'eau excessive et une sortie d'eau insuffisante, ce qui peut affecter l'effet de lutte contre l'incendie. Enfin, les vannes papillon coupe-feu doivent être inspectées régulièrement pour garantir leur bon fonctionnement.

Une installation correcte nécessite une planification et une exécution minutieuses pour garantir des performances optimales et une transmission fiable du signal. Les ingénieurs en protection incendie recommandent d'installer les vannes papillon de signalisation rainurées avec un espace suffisant pour l'accès au fonctionnement et à la maintenance au mécanisme de la vanne et aux connexions électriques. Les vannes de gicleurs d'incendie doivent être soutenues indépendamment à proximité des raccords rainurés pour éviter la transmission des contraintes au corps de la vanne. Les équipes d'installation doivent vérifier le bon alignement avec la tuyauterie de raccordement et s'assurer que les connexions électriques sont correctement scellées et protégées des facteurs environnementaux. Les vannes papillon de signalisation nécessitent un câblage correct vers les panneaux de commande d'alarme incendie conformément aux spécifications du fabricant et aux codes électriques locaux. Les protocoles de maintenance régulière de ces vannes papillon rainurées comprennent des inspections visuelles trimestrielles, des tests opérationnels annuels et une vérification de la précision de la transmission du signal pour garantir la fiabilité continue du système.

Entretien et soins

Pour assurer le fonctionnement normal de la vanne papillon coupe-feu, il est essentiel d'effectuer des inspections et un entretien réguliers. Lors de l'inspection, une attention particulière doit être portée à l'état du siège de soupape et de la bague d'étanchéité. Si des dommages ou une usure sont constatés sur le siège de soupape ou la bague d'étanchéité, ils doivent être remplacés rapidement. Pour prévenir la rouille et la corrosion, appliquez de l'huile antirouille ou du kérosène si la vanne papillon anti-incendie reste inutilisée pendant une période prolongée. Après un stockage à long terme, la vanne doit être actionnée périodiquement pour éviter tout grippage ou difficulté d'ouverture.
