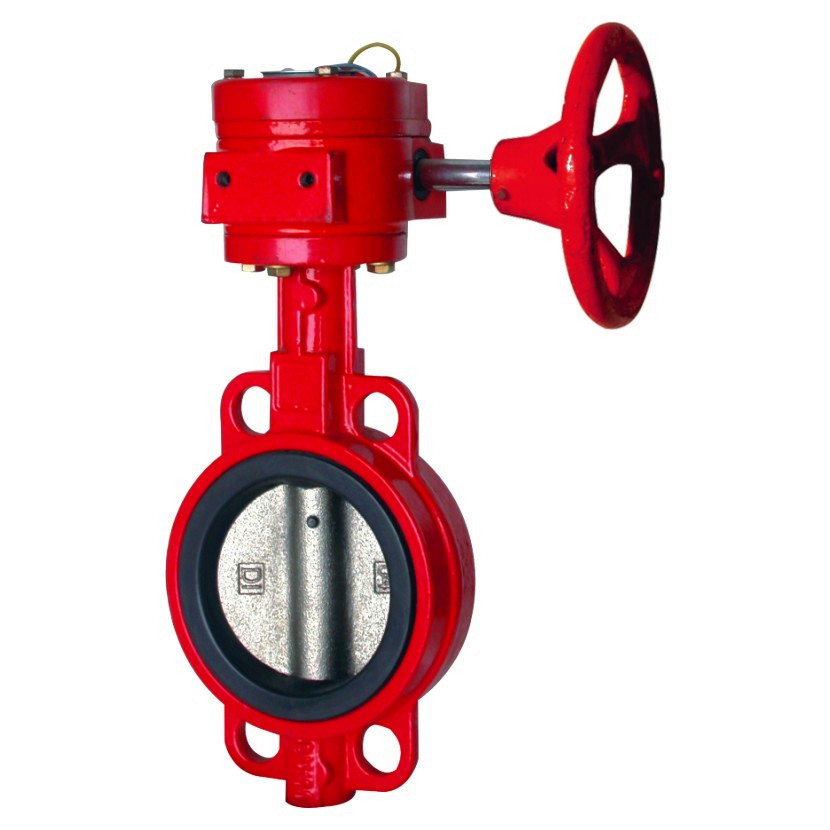

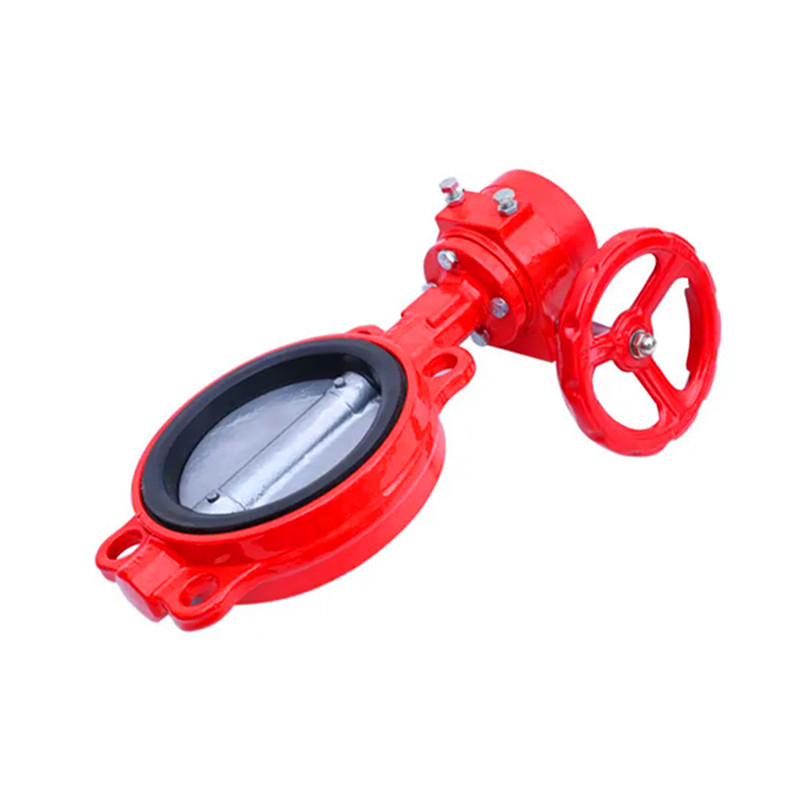

Vanne papillon de signal de lutte contre l'incendie en fonte ductile

La vanne papillon de signal de lutte contre l'incendie en fonte ductile JOEPAI représente l'intégration de la technologie traditionnelle de contrôle de débit avec des capacités de surveillance modernes pour des systèmes complets de protection contre l'incendie. Ces vannes papillon de signalisation de lutte contre l'incendie sont dotées d'une construction robuste en fonte ductile avec une résistance supérieure à la corrosion, ce qui rend les vannes papillon de signalisation adaptées aux applications exigeantes dans diverses conditions environnementales. Les vannes en fonte ductile intègrent un dispositif de signalisation électrique avancé qui fournit l'état de la position des vannes en temps réel aux panneaux centraux de contrôle d'incendie, garantissant ainsi une surveillance et une vérification immédiates du système. Conçues avec un profil compact et une construction légère, les vannes papillon anti-incendie facilitent une installation simple tout en conservant une durabilité et une longue durée de vie exceptionnelles. La conception innovante de ces vannes papillon à signal combine des performances fiables avec des capacités de surveillance intelligentes, créant ainsi une solution optimale pour les exigences modernes de protection incendie.

Caractéristiques

1. La petite taille et le poids léger le rendent facile à installer et à entretenir. Il peut également être installé partout où cela est nécessaire ;

2. construction simple et compacte, opération marche-arrêt rapide à 90 degrés ;

3. Couple de fonctionnement minimisé, économie d'énergie ;

4. Excellentes performances de régulation et longue durée de vie ;

5. Peut être utilisé pour divers supports ;

6. Peut être utilisé comme dispositif de conditionnement et d'arrêt sur une variété de conduites et de récipients corrosifs, non corrosifs, de gaz, de liquides, de semi-fluides et de poudre solide ;

7. Il convient aux systèmes tels que le pétrole, l'industrie chimique, les produits alimentaires, les médicaments, la fabrication du papier, l'approvisionnement en eau, etc.

8. Courbe de débit tendant vers une ligne droite, excellentes performances de régulation.

Principales données techniques

Taille : DN50-DN300 (2"-12")

Pression nominale : PN1,0-1,6MPa

Température de fonctionnement : 15-150°C

Milieu : Eau douce, eaux usées, eau de mer, air, vapeur, nourriture, boulettes de viande, etc.

Capacité du micro-interrupteur : CA, 220 V, 1 A ; C.C, 30 V, 0,5 A

Matériau disponible : fonte ductile, fonte, acier inoxydable, acier au carbone, bronze aluminium

Pression et température

pression de travail	PN10, PN16
pression d'essai	coque : 1,5 fois la pression nominale siège : 1,1 fois la pression nominale
température de travail	-10 °C à 80 °C (NBR) -10 °C à 120 °C (EPDM)
médias appropriés	eau, pétrole et gaz

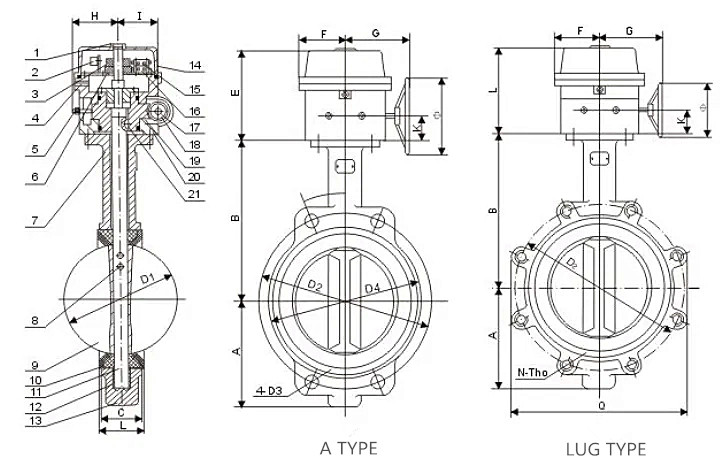

Liste des matériaux principaux

parties	matériel
corps	fonte, fonte ductile,
siège	EPDM, NBR, VITON, PTFE
disque	fonte ductile au nickel, bronze AI, acier inoxydable
tige	acier au carbone, acier inoxydable
bague	PTFE
Anneau "O"	PTFE
épingle	acier inoxydable
clé	acier inoxydable

 Norme exécutive :

Norme de conception	EN 593, MSS SP67 API 609 BS5155
Inspection et test	API 598 ISO 5208 EN 12266
Fin de la norme	ANSI B16.1 CL. 125 LB et B16,5 CL. 150LB AS 2129 Tableau D & E   BS 10 Tableau D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 et PN16 ISO 2531 PN6, PN10 et PN16 ISO 7005 PN6, PN10 et PN16 KS B 1511 / JIS B 2210 5K et 10K MSS SP44 CL. 150 LB  AWWAC207 SABS 1123, Tableau 1000/3 et Tableau 1600/3
Face à face	ISO 5752, EN 558, MSS SP67 et API 609  DIN3202
Bride supérieure	OIN 5211
