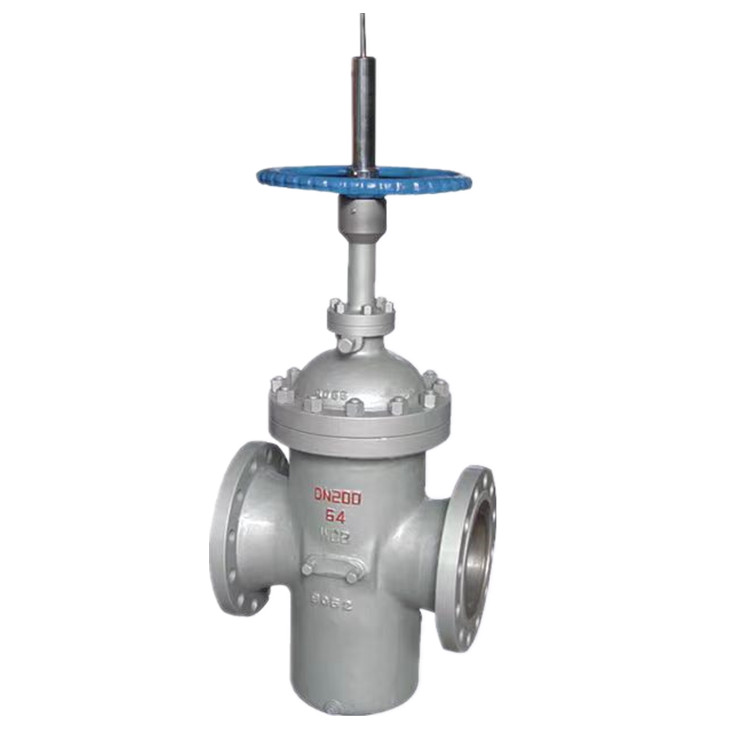

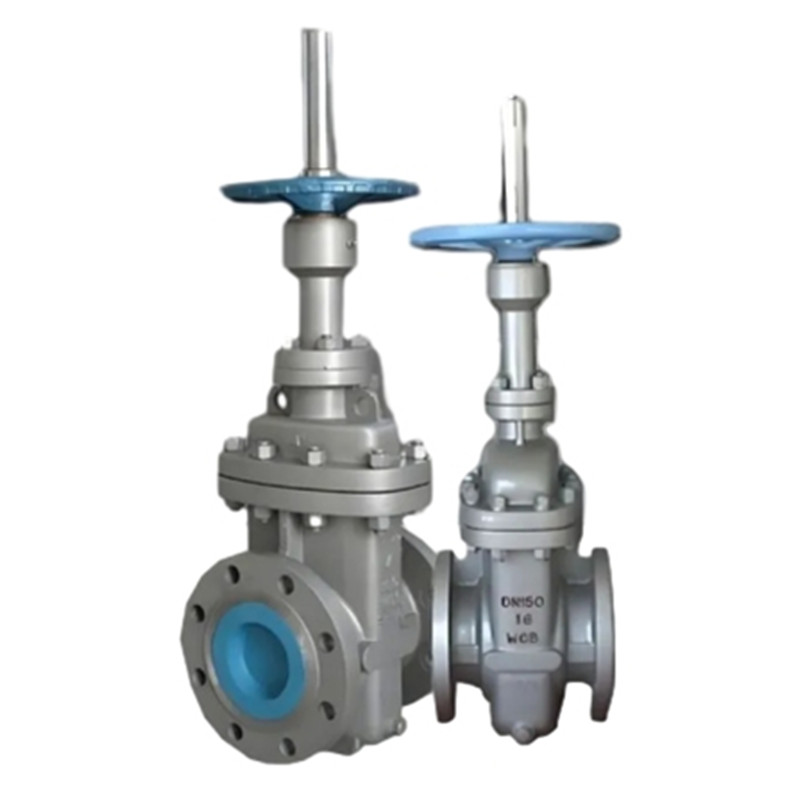

Valve de porte plate à double disque parallèle en acier en carbone

La valve à porte plate à double disque parallèle à double disque parallèle de haute qualité Joepai adopte une structure de contact métallique unique, qui est fiable en action et a des performances de coupe extrêmement élevées. Il est largement utilisé dans les vannes d'arrêt d'urgence et les vannes d'évent dans des conditions de haute pression à des conditions de température extrêmement basse. De plus, la structure de contact métallique elle-même a une fonction ignifuge.

Spécification du produit

1. Fabrication de conception Selon l'API 6D

2.Face à affronter selon ASME B16.10

3. Fend la dimension de la bride selon ASME B16.5

4. Inspection et test de la valeur selon l'API 598

Matériel de boîtier: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Disc Material: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Matériel de tige: 2CR13, 304, 316, 304L, 316L

Matériau Bonnet: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Matériel de siège: A105, 304, 316, 304L, 316L

Type de connexion: bride / soudage

Diamètre nominal: DN100-800 NPS2 "-32"

Pression nominale: 1.0-16.0MPA 150LB-900LB

Conditions de travail applicables

1. Unité d'hydrogénation

2. État de vapeur à haute température

3. État de fonctionnement à l'huile chaude

4. Zone de stockage du réservoir d'huile

Caractéristiques du produit

1. Mesures anti-gonflement dans des conditions de température élevée

2 conception montée supérieure, capable de maintenance en ligne

3 joints de serrage forcés bidirectionnels pour un scellement plus fiable

4 peut atteindre une fuite zéro

5. Force d'ouverture basse

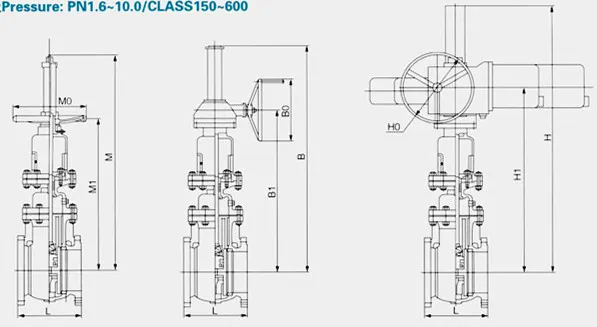

Caractéristiques structurelles

Le degré de coin du bloc de coin de la vanne à double porte parallèle est beaucoup plus grand que l'angle auto-verrouillé, ce qui le rend facile à ouvrir et nécessite moins de puissance.

Lorsque la soupape de porte plate à double disque parallèle en acier carbone est complètement ouverte, un joint métallique est formé entre l'extrémité de la tige de la soupape et la surface d'étanchéité du soudage en alliage dur du couvercle de la soupape. À l'heure actuelle, il n'y a pas de pression moyenne à l'emballage et l'emballage peut être remplacé en ligne.

L'adoption d'une conception de structure ouverte de support peut fournir une plus grande force de précharge d'étanchéité forcée, ce qui rend le sceau plus fiable.

Le couvercle de la soupape peut être transformé en différentes structures en fonction des conditions de travail réelles, telles que l'utilisation du couvercle de soupape scellé de tuyau ondulé pour les milieux toxiques, en utilisant un couvercle de soupape de dissipation thermique à haute température et en utilisant un couvercle de soupape d'auto-étanchéité pour une haute pression, en assurant l'utilisation sûre et fiable de la valve.

L'emballage de fuite à faible tentative est sélectionné comme matériau de remplissage, et une conception de chargement à ressort à disque est utilisée à l'emplacement d'emballage pour un scellage à long terme plus fiable.

En utilisant une technologie d'extrusion de surface avancée pour augmenter la dureté de surface de la tige de la soupape et réduire la rugosité, l'usure de l'emballage pendant le processus d'ouverture et de clôture de la soupape peut être réduite, tout en empêchant la déformation de la tige de la valve.

La bride moyenne est scellée avec un joint enveloppé en métal, qui a de bonnes performances d'étanchéité et une fonction de prévention des incendies.

La structure d'étanchéité composée de deux plaques de grille parallèle et des dispositifs de resserrement du coin remplace la structure de soupape de porte de coin traditionnelle, ce qui facilite le processus d'ouverture et de fermeture de la valve.

Les internes de soupape sont entièrement conçus en métal et peuvent résister à des milieux à haute température. Le bloc en forme de coin adopte une grande conception d'angle de coin, ce qui lui permet d'être facilement retiré même dans des conditions de température élevée sans ne gonflement ni phénomène mort.
