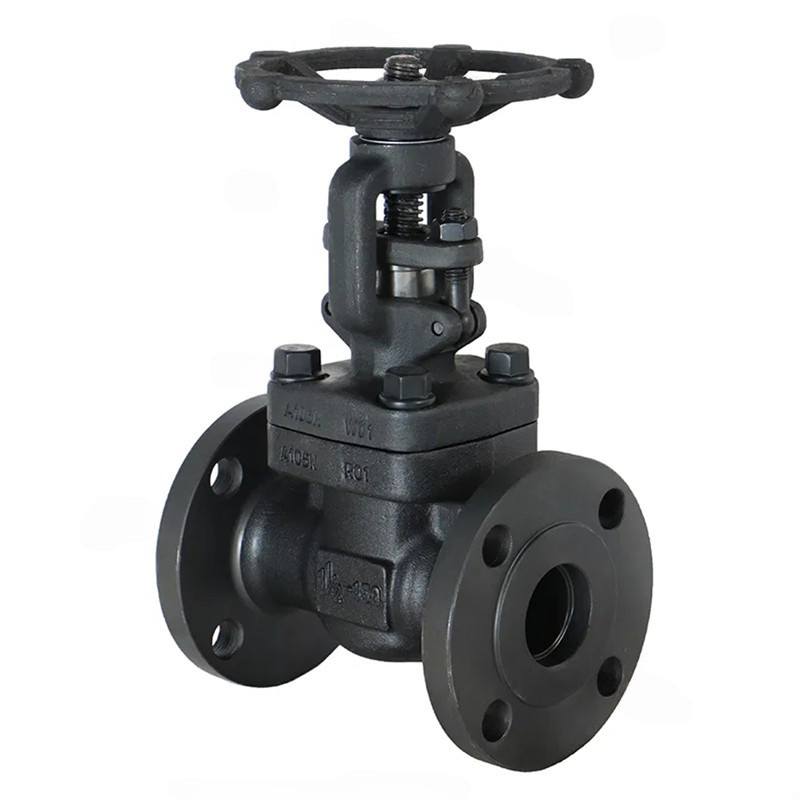

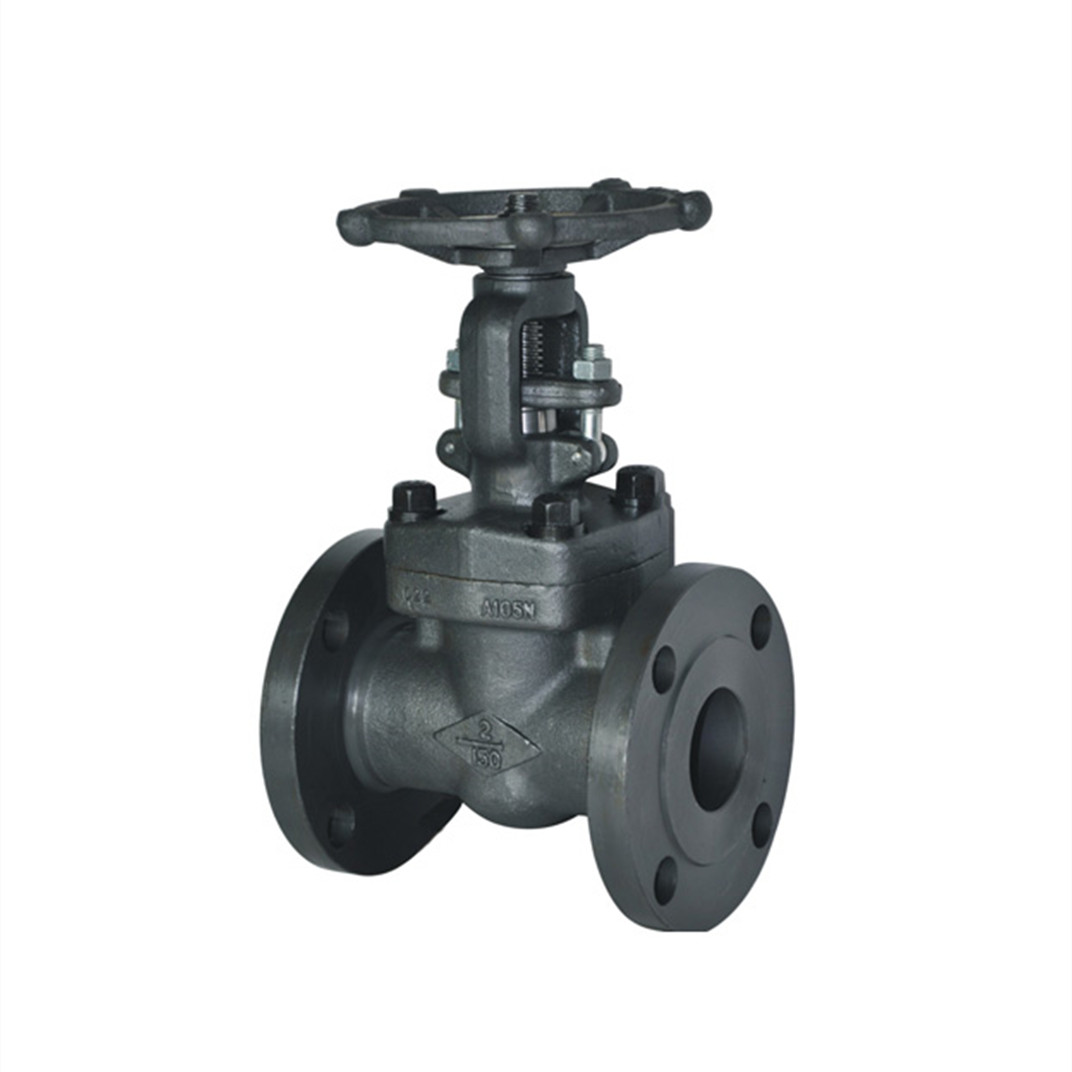

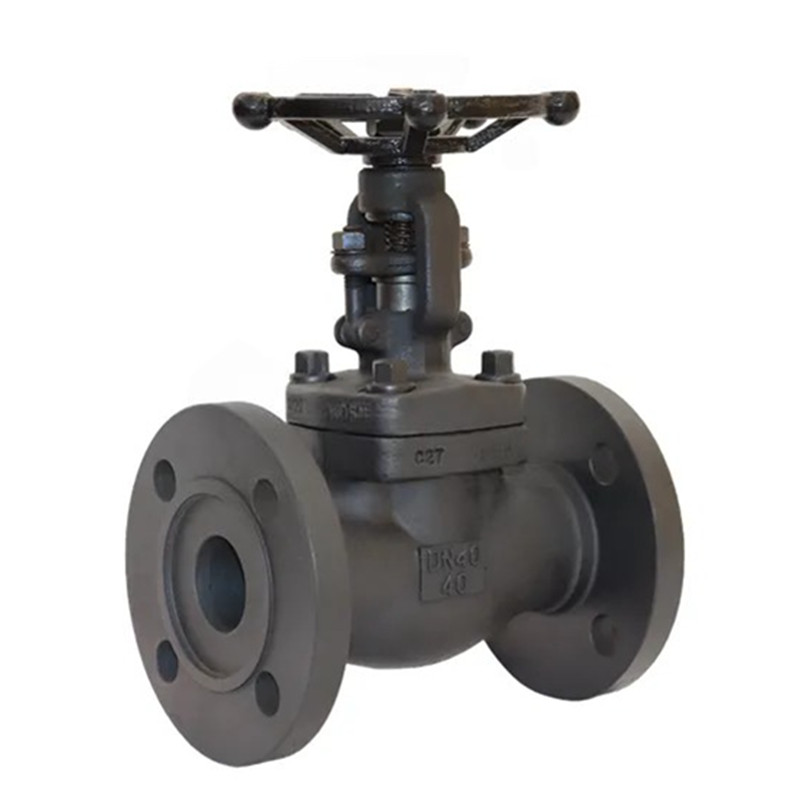

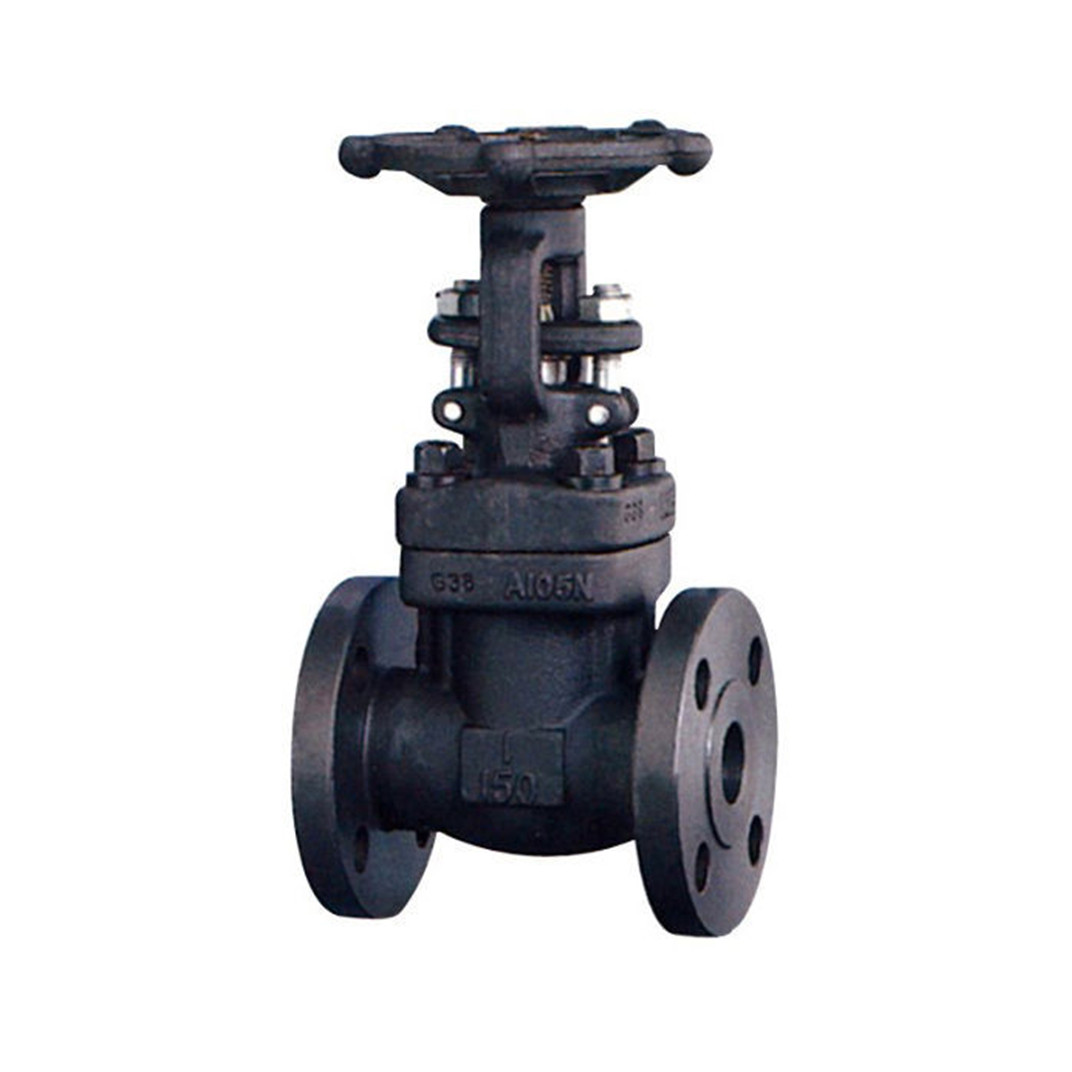

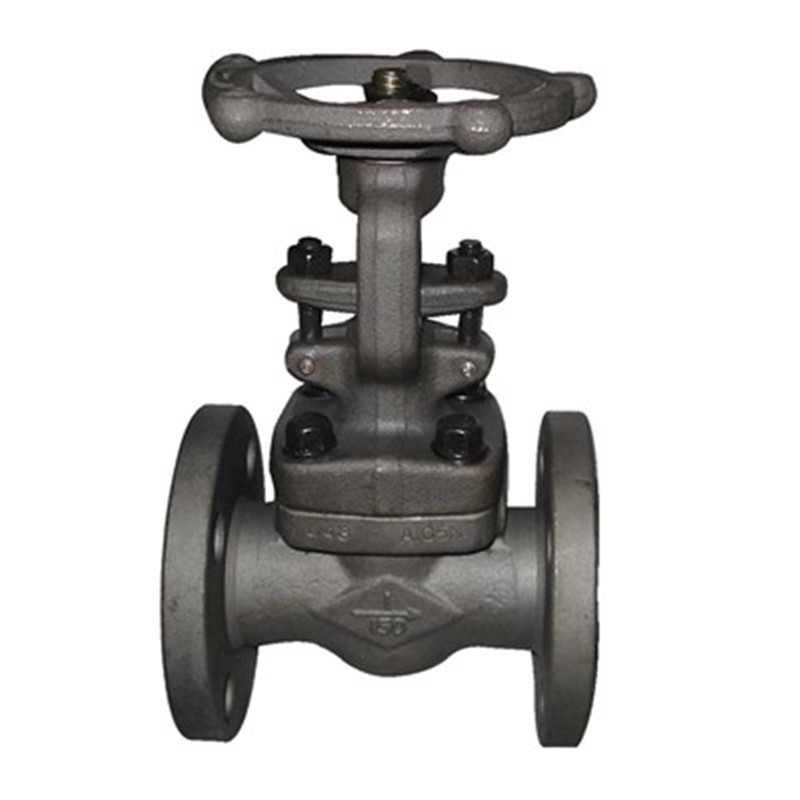

La composante d'ouverture et de fermeture de la vanne de la gale de bride en acier forgé intégrée de Joepai est la porte de la porte, et la direction de mouvement de la porte est perpendiculaire à la direction du fluide. La soupape de porte ne peut être entièrement ouverte et entièrement fermée, et ne peut pas être ajustée ou étranglée. La soupape de porte a deux surfaces d'étanchéité, et la soupape de porte en mode la plus couramment utilisée a deux surfaces d'étanchéité qui forment une forme de coin. L'angle de coin varie avec les paramètres de soupape, généralement 50 degrés et 2 ° 52 'lorsque la température moyenne n'est pas élevée. La porte d'une soupape de porte de coin peut être faite dans son ensemble, appelée porte rigide; Il peut également être transformé en une porte qui peut produire une légère déformation pour améliorer sa transformation et compenser l'écart de l'angle de surface d'étanchéité pendant le traitement. Ce type de porte est appelé une porte élastique.
Taille: 1/2 '' - 2 '' (DN15 ~ DN50)
Évaluation de pression: 150 lb-600lb / PN16 ~ PN100 / 10K ~ 60K)
Matériel: A105, FL2, F11, F22, F5, F304, F316, F51 / F53, F321, C3, C5, C95800
Température appropriée: -29ºC ~ 429 ° C.
Moyen approprié: eau, vapeur, pétrole et gaz naturel, etc.
Conception et fabrication conformto: API602, BS5352, ANSI B16.34
Dimension soudée à douille conforme à ANSI B16.11, JB / T1751
Dimension des extrémités de vis Conforme à ANSI B1.20.1, JB / T7306
Conformément aux fesses à ANSI B16.25, JB / T12224
Les fins de la bride sont conformes à ANSI B16.5, JB79
Test et inspection conforme à: API598, GB / T13927, JB / T9092
La soupape de porte de bride en acier forgé intégré convient aux pipelines dans diverses conditions de travail telles que les industries pétrolières, chimiques, pharmaceutiques, engrais et électriques avec des pressions nominales allant de 4,0 mégapascals à 10,0 mégapascals (1 mégapascal = 10 kilogrammes) et des températures de travail de 29 à 600 degrés. Il ne peut pas être utilisé pour couper ou connecter les supports du pipeline et ne peut pas être ajusté ou étranglé. Les milieux applicables comprennent l'eau, l'huile, la vapeur, les milieux acides, etc.
|
NON. |
Nom de pièce |
CS à ASTM |
Quant à ASTM |
SS à ASTM |
||
|
Type A105 |
Tapez F22 |
Type F304 (L) |
Type F316 (L) |
|||
|
1 |
Corps |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
2 |
Anneau de siège |
A276 420 |
A276 304 |
A276 304 (L) |
A276 316 (L) |
|
|
3 |
Coin |
A276 410 et 430 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
4 |
Tige |
A182 F6 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
5 |
Joint |
Graphite SS + ondulé |
SS + PTFE |
|||
|
6 |
Bonnet |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
7 |
Boulon de capot |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
8 |
Épingle |
A276 420 |
A276 304 |
|||
|
9 |
Glande |
A276 410 |
A182 F304 (L) |
A182 F316 (L) |
||
|
10 |
Poêle à œil de glande |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
11 |
Bride |
A105 |
A182 F11 |
A182 F304 (L) |
A182 F316 (L) |
|
|
12 |
Noix de glande |
A193 2H |
A194 4 |
A194 8 |
A194 8m |
|
|
13 |
Noix de joug |
A276 410 |
||||
|
14 |
H.W. Écran de verrouillage |
A194 2H |
A194 4 |
A194 8 |
A194 8m |
|
|
15 |
Plaque |
SS |
||||
|
16 |
Roue à main |
A197 |
||||
|
17 |
Joint de roulement |
A473 431 |
||||
|
18 |
Emballage de tige |
Graphite flexible |
Ptfe |
|||
|
Médium approprié |
W.O.G. etc. |
W.O.G. etc. |
Hno3ch3ooh etc |
|||
|
Température appropriée |
-29 425 |
-29 550 |
-29 180 |
|||
Remarque: D'autres documents sont disponibles sur demande.
|
NPS |
1/2 " |
3/4 " |
1 " |
1-1 / 4 " |
1-1 / 2 " |
2 " |
||
|
L (rf) l1 (bw) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300 |
140 |
152 |
165 |
178 |
190 |
216 |
||
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H (ouvert) |
150 300 |
158 |
169 |
197 |
236 |
246 |
283 |
|
|
600 |
169 |
197 |
236 |
246 |
283 |
320 |
||
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
||
|
Poids |
150 |
RF |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
Bw |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
||
|
300 |
RF |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
|
Bw |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
||
|
600 |
RF |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
|
|
Bw |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
||
