CS CSE SALVE SALLE CS SEC

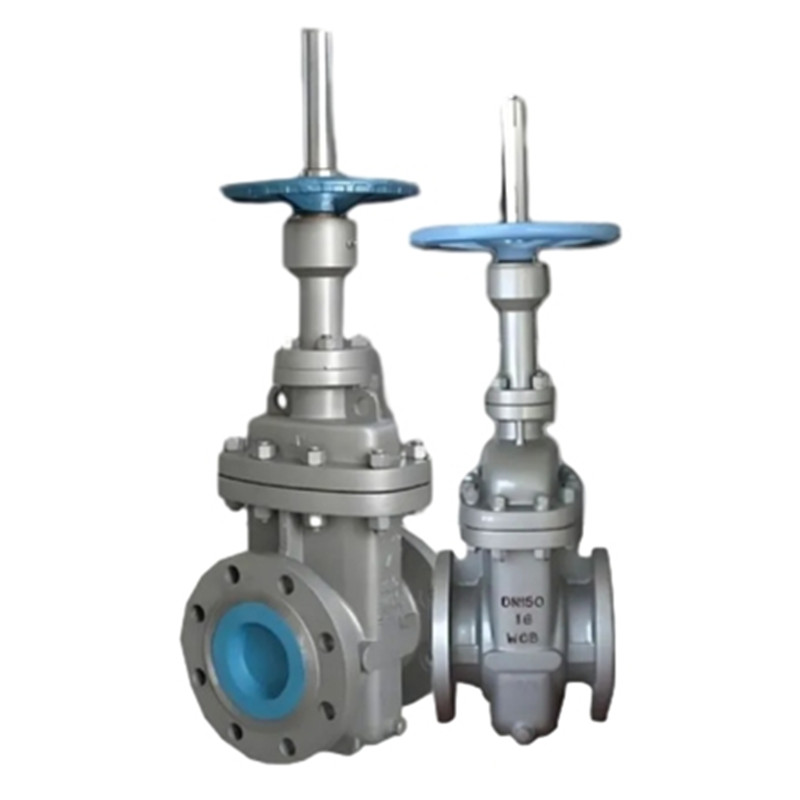

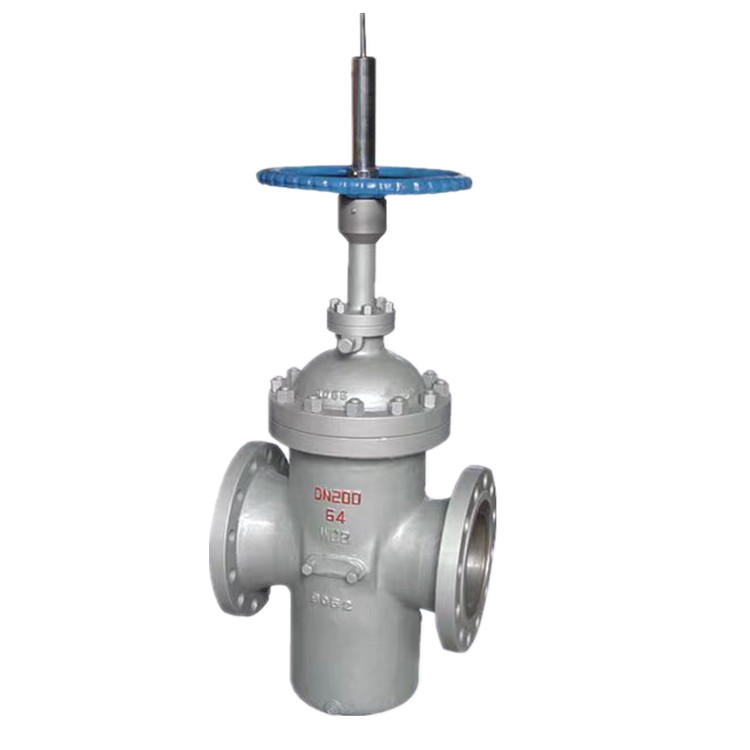

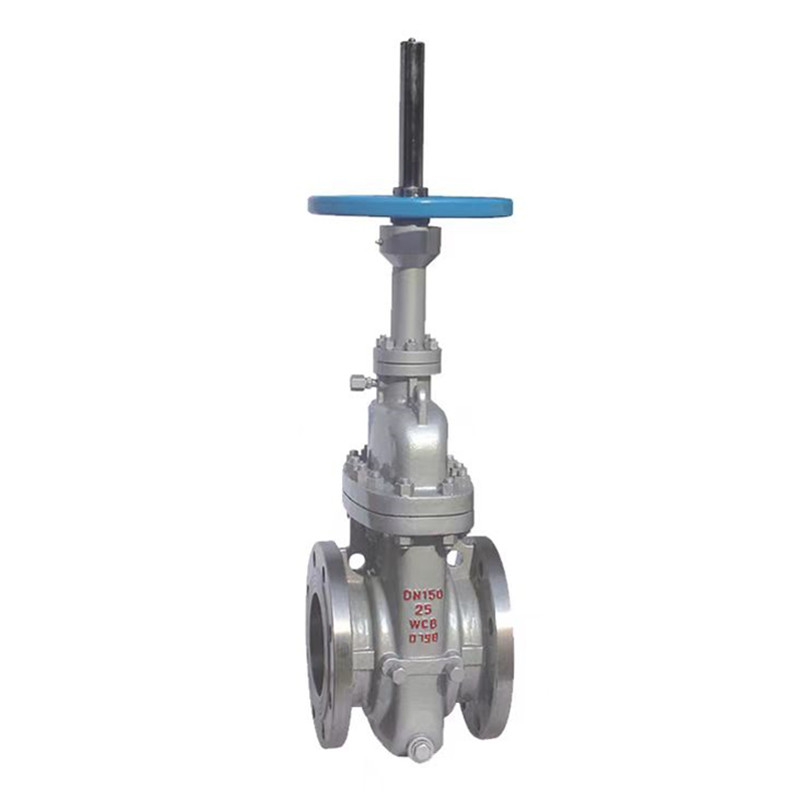

CS CS DISC parallèle SLAB VALVE CLASSE 150LB, comme l'un des principaux produits promus par Wenzhou Joepai Valve Co., Ltd., est une vanne de grille utilisant une seule porte plate avec des faces en parallèle qui scellent par la force mécanique directe contre les sièges parallèles, offrant des avantages à des applications à haute température en réduisant le risque de prise de risque mais en exigeant une précision de fabrication élevée et nécessitant une plus grande force de secours. Largement utilisé dans des champs tels que le pétrole, le gaz naturel et le génie chimique. Nous nous engageons à fournir des solutions de vanne personnalisées de haute qualité pour assurer le bon progrès de votre projet.

Détail du produit:

Matériel de boîtier: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Disc Material: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Matériel de tige: 2CR13, 304, 316, 304L, 316L

Matériau Bonnet: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Matériel de siège: A105, 304, 316, 304L, 316L

Type de connexion: bride / soudage

Diamètre nominal: DN100-800 NPS2 "-32"

Pression nominale: 1.0-16.0MPA 150LB-900LB

Norme de valve:

1. Fabrication de conception Selon l'API 6D

2.Face à affronter selon ASME B16.10

3. Fend la dimension de la bride selon ASME B16.5

4. Inspection et test de la valeur selon l'API 598

Caractéristique du produit:

Adaptabilité de l'extension thermique: Dans les services à haute température (par exemple, vapeur, huile chaude), la structure parallèle empêche le brouillage causé par une expansion thermique, assurant un fonctionnement fiable.

Scellage mécanique pur: S'appuie uniquement sur l'actionnement énergétique de la tige pour le scellage initial; Aucune étanchéité assistée par pression.

Faible scellage à basse pression: Sujet aux fuites sous vide / démarrage à basse pression avant les constructions de pression du système.

Exigence de haute précision: Exige l'usinage ultra précis des portes / sièges; Les dommages mineurs ou la déformation compromettent le scellement.

Couple de fermeture élevé: Nécessite une plus grande force de fonctionnement pour comprimer les joints (en particulier à basse pression) en raison de l'absence de coin.

Faible résistance à l'écoulement: La conception complète minimise la chute de pression lorsqu'elle est complètement ouverte.

Scellage dur en métal: Résiste à des températures élevées mais susceptibles de porter; Remplacement du rodage / des pièces peut être nécessaire.

Tolérance aux particules solides: La conception parallèle résiste au colmatage par des impuretés (supérieure aux vannes de coin).

Dimensions et poids principaux (PN1.6, 2,5 classe150)

Notes:

• La taille 813 n'est que la longueur structurelle de la classe 150.

• * Pas de telles spécifications pour la soupape de pipeline de la classe 150.

• ** Tian Ertong Electric Device, avec des modèles aux demandes des utilisateurs.

• *** Le poids répertorié est celui de la tige nue de 150 lb, pas de trou de diversion et à ne pas inclure l'unité d'entraînement.
