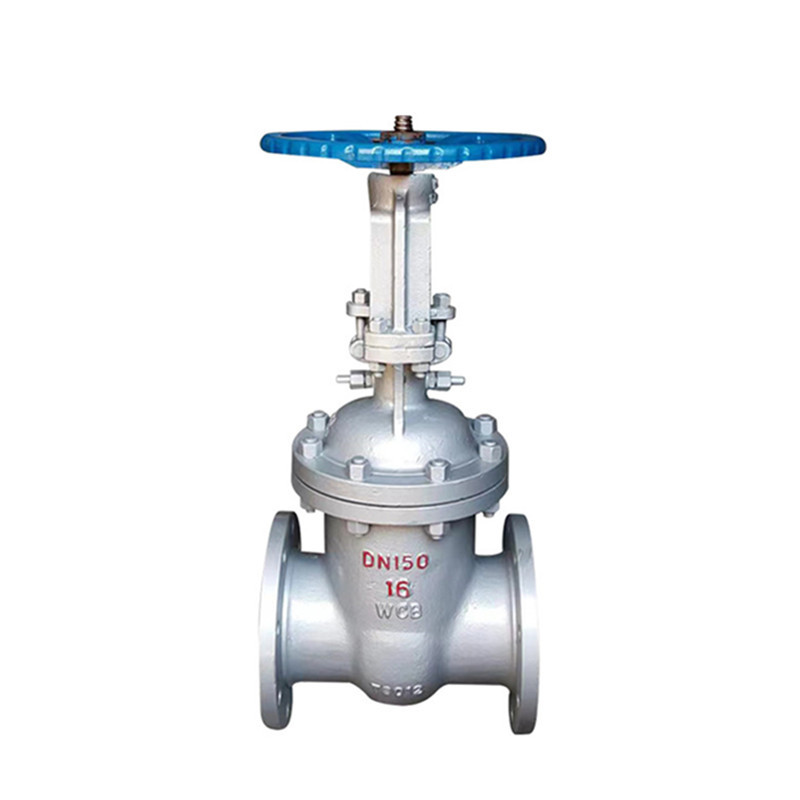

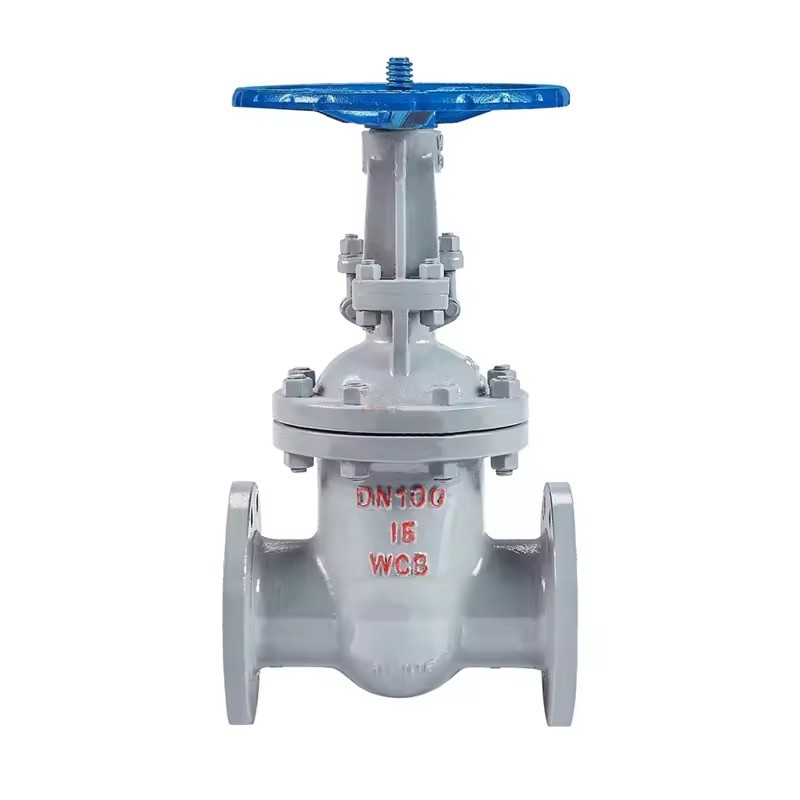

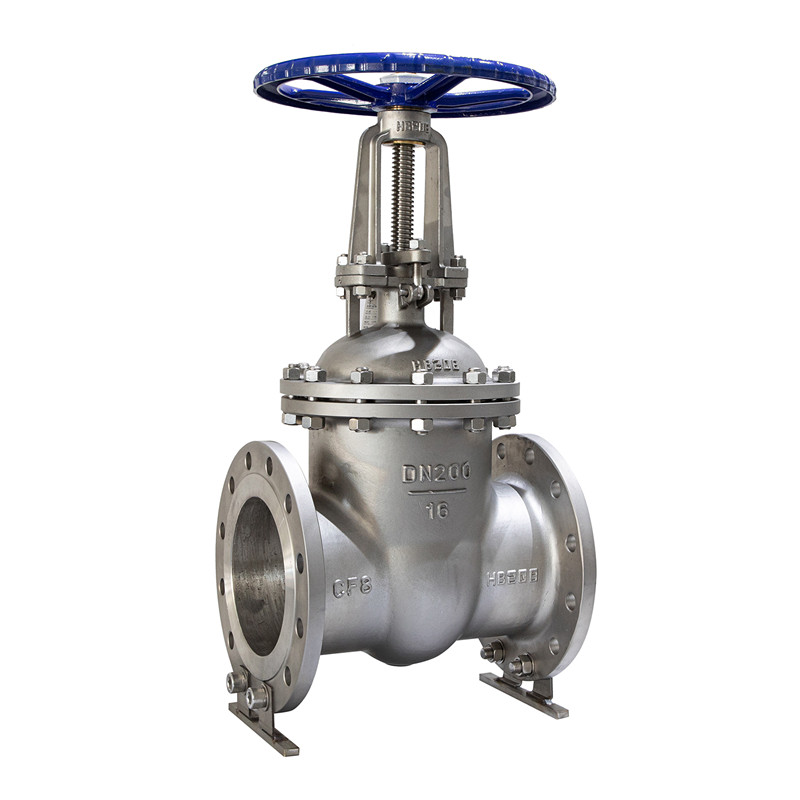

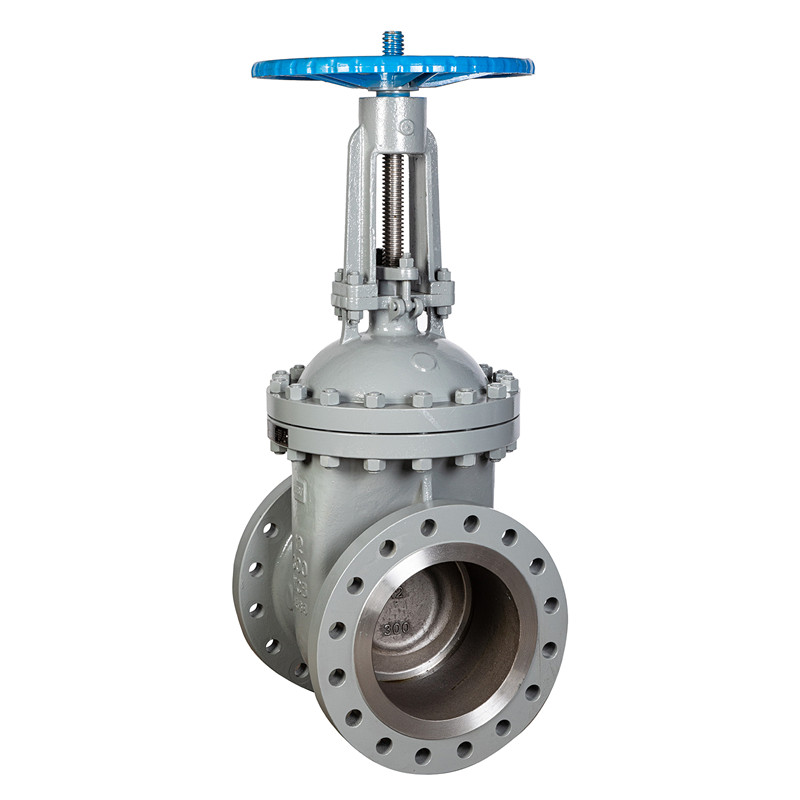

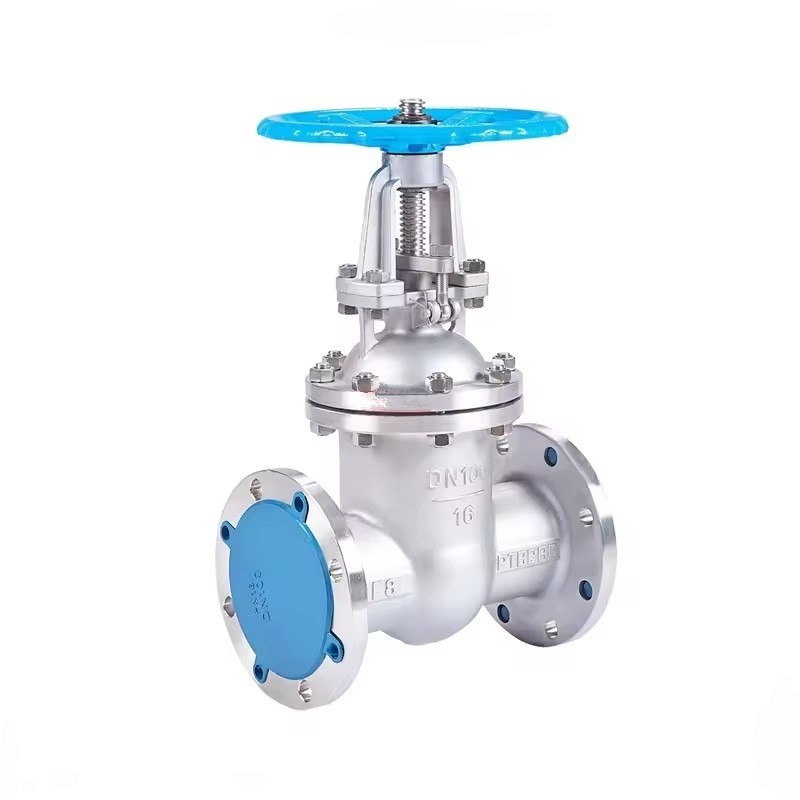

GB PN16 coulé en acier inoxydable

La soupape de porte de coin de la tige de remontée en acier inoxydable de la gs de la gs de la plongeon de la plongeage est de haute qualité, avec une structure raisonnable et un fonctionnement stable. Il est spécialement conçu pour les réseaux de pipelins industriels à haute résistance et peut s'adapter à divers liquides et niveaux de pression de travail. Joepai possède une accumulation technique profonde et des capacités de fabrication dans des vannes à portail, des vannes de globe, des vannes à billes, des vannes papillon et des vannes non standard pour des conditions de travail spéciales.

La vanne de porte de coin en acier de haute qualité Joepia est une vanne fabriquée par coulée. Généralement, l'évaluation de la pression des soupapes coulées est relativement faible (comme PN16, PN25, PN40, mais il y en a également une pression à haute pression, jusqu'à 1500 lb, 2500 lb), et le diamètre est principalement DN50 ou supérieur.

Détail du produit:

Taille: DN15-DN600 1/2 "~ 24"
Pression de travail: PN10 / PN16 / PN25

Norme de mise en œuvre: GB / T12234-2019

Dimensions face à face Norme: GB / T12221-2005

Dimensions de la bride Norme: HG / T9113.1-2000

Norme de test: JB / T9092-1999

Environnement de travail: eau, huile, vapeur

Température de travail: 0ºC ~ 80ºC

Caractéristiques:

1: port complet / port standard; FP, SP

2: Vis extérieure et joug;

3: bonnet boulonné, BB;

4: coin flexible;

5: tige montante;

6: siège de soupape global; siège remplaçable

7: Hard à face 13Cr%, STL, etc.

8: Autres: La norme NACE est réalisable; OEM / ODM;

Personnalisation du support.

Introduction du casting

1. La coulée est le processus de fusion du métal dans un liquide qui répond à certaines exigences et le versant dans un moule, suivi d'un traitement de refroidissement, de solidification et de nettoyage pour obtenir des pièces moulées (pièces ou blancs) avec des formes, des tailles et des propriétés prédéterminées. C'est le processus de base de l'industrie de la fabrication mécanique moderne.

2. Le coût des matières premières produits par la coulée est faible, ce qui peut mieux démontrer son économie pour des pièces à formes complexes, en particulier celles avec des cavités internes complexes; Dans le même temps, il a une large adaptabilité et une bonne performance mécanique complète.

3. Cependant, la production de coulée nécessite une grande quantité de matériaux (tels que le métal, le bois, le carburant, les matériaux de moulage, etc.) et l'équipement (tels que les fours métallurgiques, les mélangeurs de sable, les machines de moulage, les machines de fabrication de noyau, les machines à déposer de sable, les machines à dynamitage, les plaques en fonte, etc.) et peuvent générer de la poussière, des gaz nocifs et du bruit qui polluent l'environnement.

Dimensions principales:

PN16                                                                                                                                                                                                                                                                                                                                   (Tous dimEnsesions en millimètres)

PN25

Notes:

• Épaisseur-rainage (B-F): épaisseur de bride (mm) et nombre de rainures (par exemple, 16-2 = 16 mm d'épaisseur avec 2 rainures).

• Trous de boulons (z × фd): nombre de trous de boulons et leur diamètre (par exemple, 4 × 14 = 4 trous avec 14 mm de diamètre).
