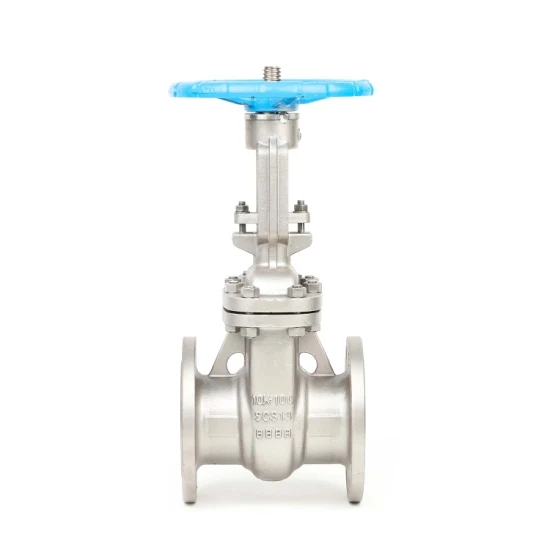

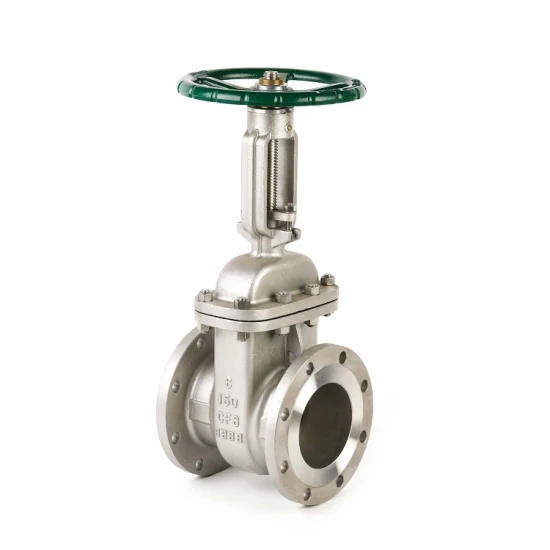

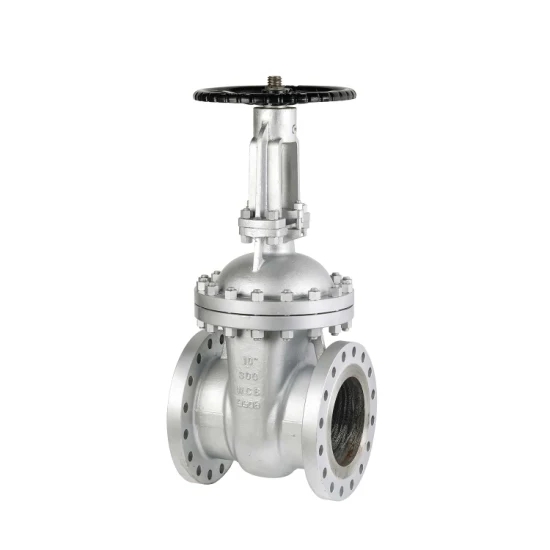

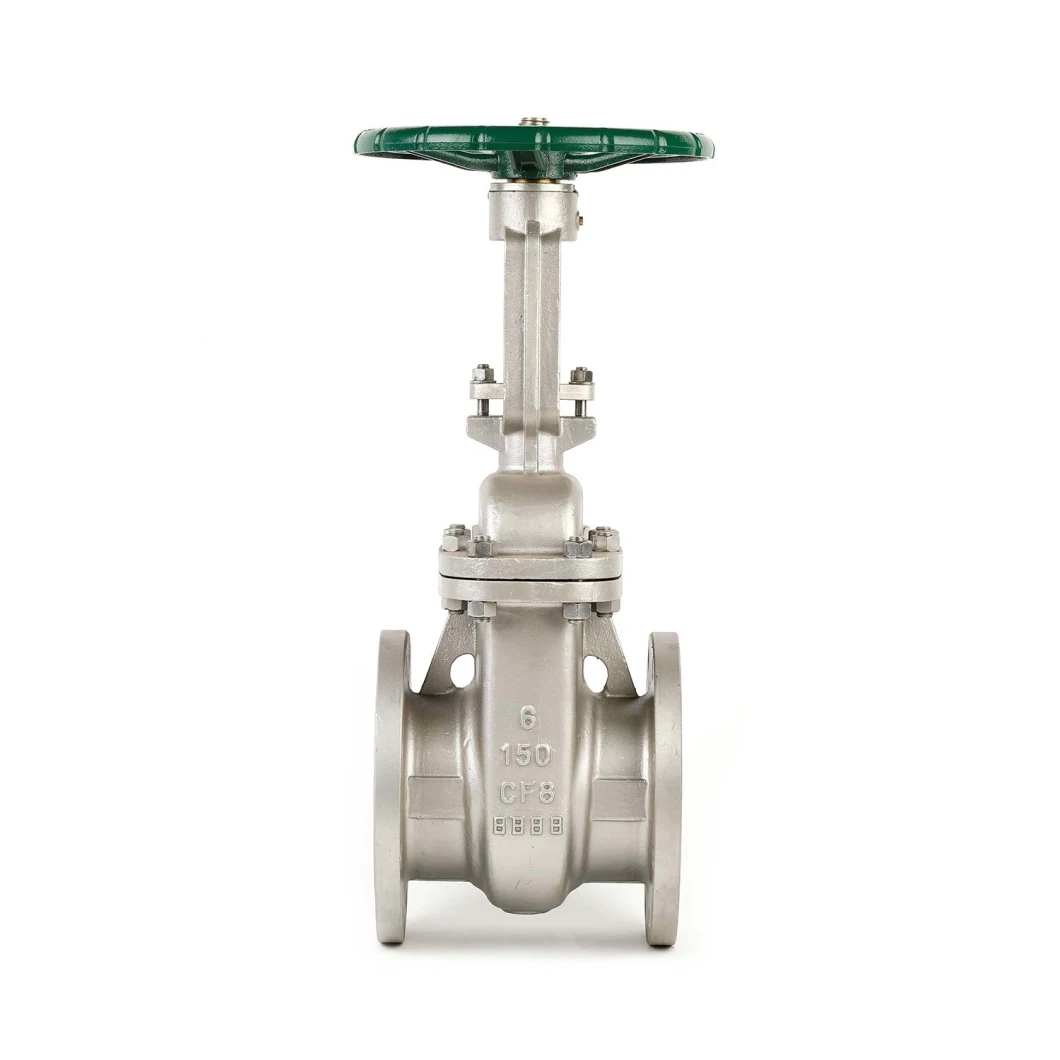

La vanne à bride à tige montante en acier moulé Joepai API6D pour l'industrie fabriquée en Chine peut être largement utilisée comme dispositif de commutation dans les canalisations de fluides telles que l'eau du robinet, les eaux usées, la construction, le pétrole, les produits chimiques, l'alimentation, les produits pharmaceutiques, le textile, l'énergie, la métallurgie, les systèmes énergétiques, etc.
La vanne à vanne de coulée à tige montante convient à l'ouverture, à la fermeture et à la régulation du débit de fluides dans les pipelines tels que les industries pétrolière, chimique, alimentaire, pharmaceutique, métallurgique et marine. Il peut également être utilisé pour divers milieux corrosifs et présente les caractéristiques suivantes.
Excellentes performances d’étanchéité bidirectionnelle, minimisant le couple de fonctionnement.
Les caractéristiques d'écoulement tendent vers une ligne droite, avec de bonnes performances de régulation.
Différents matériaux peuvent être utilisés pour les fluides corrosifs.
Structure simple et compacte, compacte et légère, facile à transporter, installer et démonter.
1. Conception et fabrication : API 600, API 6D, BS1414, etc.
2.Face à face (de bout en bout) : ANSI B16.10, API 6D, etc.
3. Connexion à bride : ANSI B16.5, ASME B16.47, etc.
4. Test et inspection : API 598, API 6D, etc.
1. Capot boulonné ou capot à joint sous pression
2. Cale flexible
3. Port complet
4. Vis extérieure et joug (OS&Y), tige montante
5. Capot étendu pour les services cryogéniques
6. Dispositif de verrouillage en option
7.By pass sur demande
Matériau du boîtier : WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Matériau du disque : WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Matériau de la tige : 2Cr13, 304, 316, 304L, 316L
Matériau du capot : WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Matériau du siège : A105, 304, 316, 304L, 316L
Type de connexion : Bride/Soudure
Diamètre nominal : DN50-800 NPS2"-32"
Pression nominale : 1,0-16,0MPa 150LB-900LB
Qualité stable : mettez en œuvre une surveillance complète de la qualité du processus, des tests méticuleux et complets !
Prix raisonnable : un contrôle interne efficace des coûts réduit les dépenses et profite aux clients !
Livraison rapide : ligne de production avancée, stock suffisant, délai de livraison raccourci
| Taille | 2" jusqu'à 60" (DN50 jusqu'à DN1500) |
| Pression | ASME150#,300#,600#,900#,1500#, 2500# |
| Matériau du corps | Acier au carbone, acier au carbone basse température, acier inoxydable, acier inoxydable duplex, acier inoxydable super duplex, alliages de nickel, bronze nickel-aluminium, Hastelloy, Inconel, etc. |
| Matériau de garniture | 13%Cr, SS304, SS316, SS304L, SS316L, F11, F22 etc. |
| Terminer la connexion | À bride RF/ RTJ/ FM/ FF, soudage bout à bout (BW) |
| Opérateur | Volant. Appareils à engrenages |
| CLASSE150 | |||||||||||||
| taille (po) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASSE300 | |||||||||||||
| taille (po) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASSE600 | |||||||||||||
| taille (po) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| CLASSE900 | |||||||||||||
| taille (po) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
