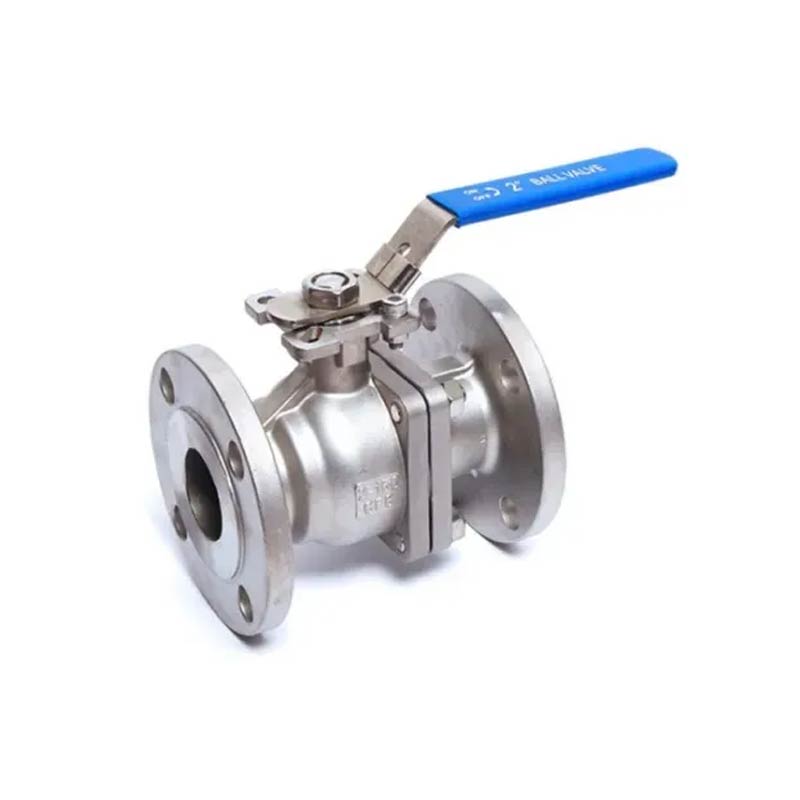

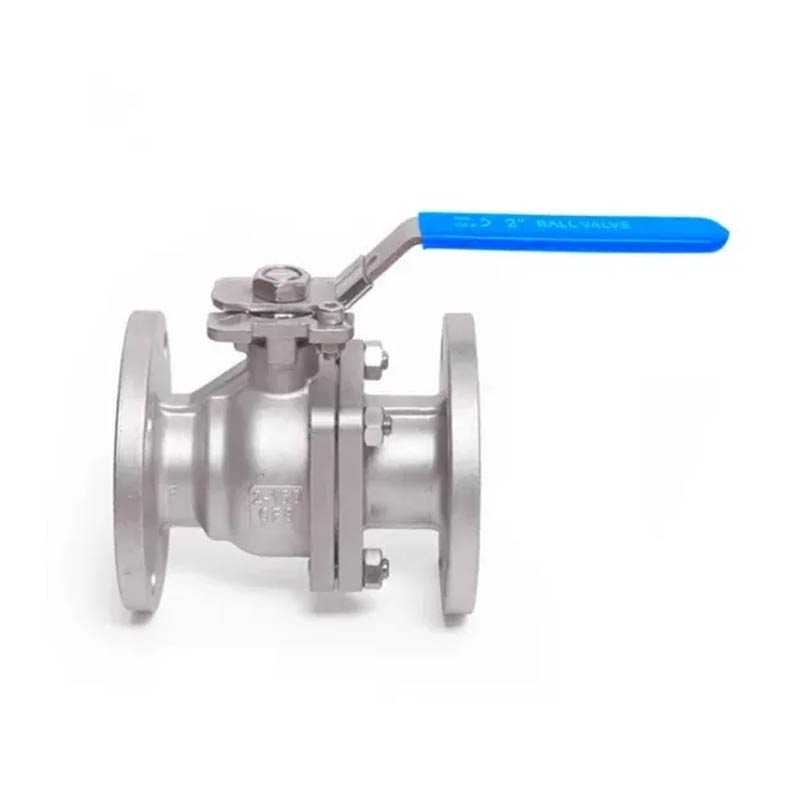

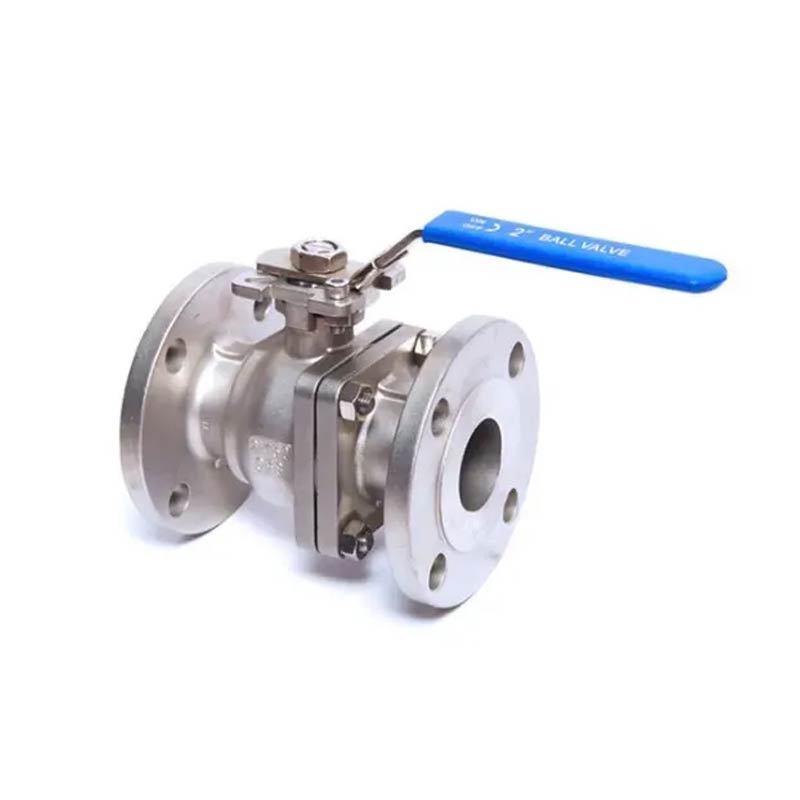

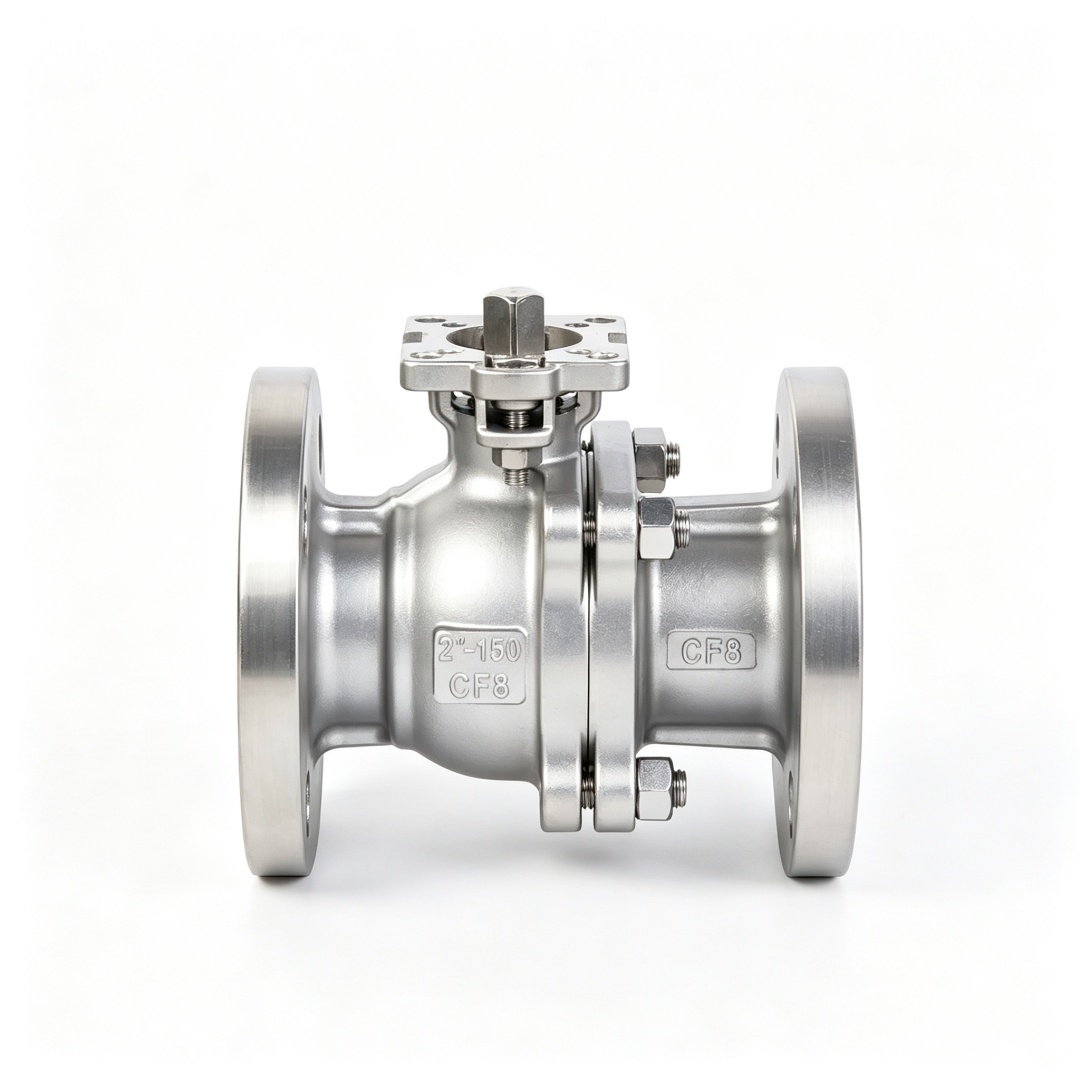

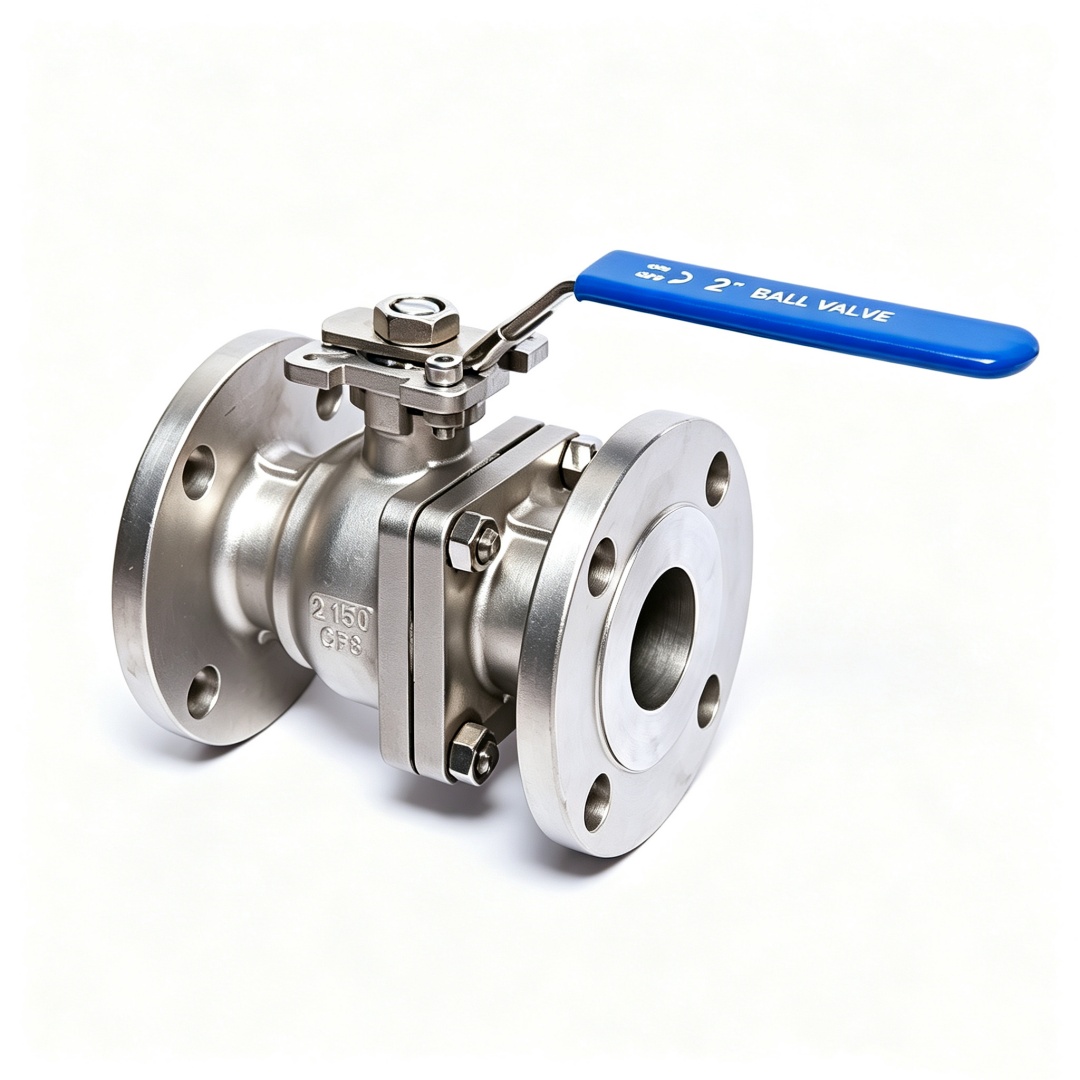

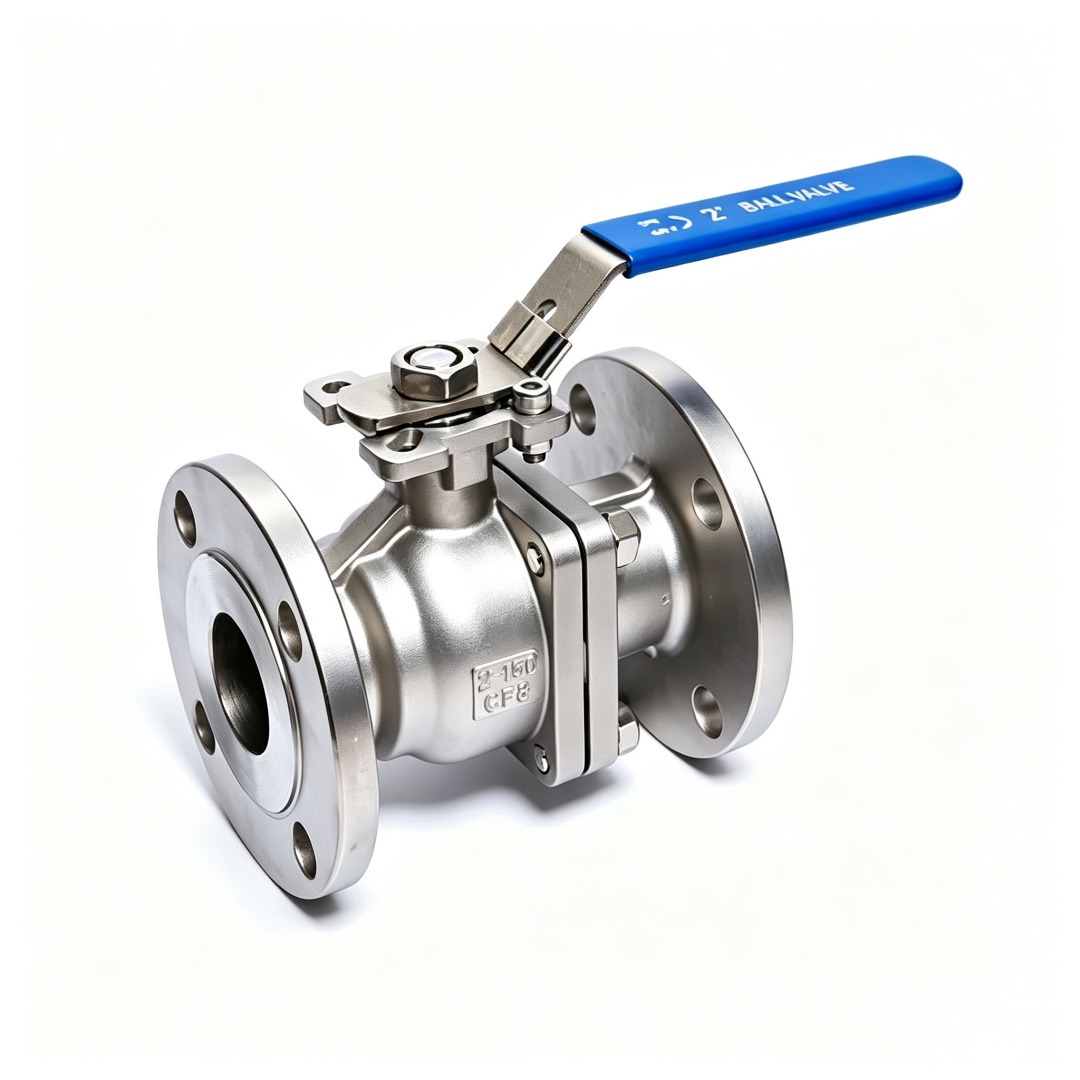

JOEPAI est l'un des principaux fabricants de vannes. Le principe de fonctionnement du robinet à tournant sphérique flottant à bride en acier inoxydable ANSI CLASS150LB est d'ouvrir ou fermez la valve en tournant le noyau de la valve. Les interrupteurs à robinet à bille sont léger, de petite taille, peut être transformé en grands diamètres, fiable dans étanchéité, structure simple, facile à entretenir, et surface d'étanchéité et la surface sphérique est souvent dans un état fermé, qui n'est pas facilement corrodé par les médias. Ils sont largement utilisés dans diverses industries. Vannes à bille à bride ont leurs avantages uniques, tels que des interrupteurs sans friction, moins d'usure joints, petit couple d'ouverture et de fermeture et possibilité de réduire la taille de l’actionneur. Largement utilisé dans les villes pétrochimiques avec de l'eau stricte besoins en approvisionnement et en drainage.
La résistance du fluide est faible et son coefficient de résistance est égal à celle d'un segment de tuyau de même longueur.
Structure simple, petite taille et poids léger.
C’est très fiable. Le plastique est largement utilisé comme matériau de surface d'étanchéité pour robinets à tournant sphérique, avec de bonnes performances d'étanchéité. Il a également été largement utilisé dans les systèmes à vide.
Facile à utiliser, ouverture et fermeture rapides, il suffit de tourner à 90 ° de entièrement ouvert à entièrement fermé, pratique pour la télécommande.
Facile à entretenir, la structure du robinet à tournant sphérique est simple et la bague d'étanchéité est généralement mobile, ce qui rend le démontage et le remplacement relativement pratiques.
Lorsque la vanne est complètement ouverte ou complètement fermée, les surfaces d'étanchéité du la bille et le siège de vanne sont isolés du fluide. Quand le médium passe à travers, la surface d'étanchéité de la vanne ne sera pas corrodée.
Largement applicable, avec des diamètres allant de quelques millimètres à quelques mètres, et adapté aux applications allant du vide poussé au haut pression.
1. Norme de conception et de fabrication : API 6D, API 608, BS 5351.
2. Norme de pression et de température : ASME B16.34.
3. Norme de dimension face à face : ASME B16.10.
4. Norme de bride : ASME B16.5, ASME B16.47.
5. Norme de test et d'inspection : API 598, API 6D.
| Nom du produit | L'acier inoxydable 2pc de flottement d'Ansi 150lb a bridé le robinet à tournant sphérique |
| 1. Matériel | SS304/316/304L/316L (CF8/CF8M/CF3/CF3M), WCB, etc. |
| 2. Taille | 1/2 ~ 8 pouces (DN15 ~ DN200) |
| 3. Norme de filetage | ISO9001 et CE, TS |
| 4. Port | Port complet |
| 5. Pression de travail | 150LB~1500LB |
| 6. Fin de la connexion | Bride |
| 7. Température de travail. | -20~300ºC, ou selon les exigences du client pour différents industrie. |
| 8. Support approprié | Eau, gaz naturel, pétrole et certains liquides corrosifs |
| 9. Exploité | Actionné par poignée, dispositif de verrouillage en option |
| 10. Inspection et tests | Selon API598 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
