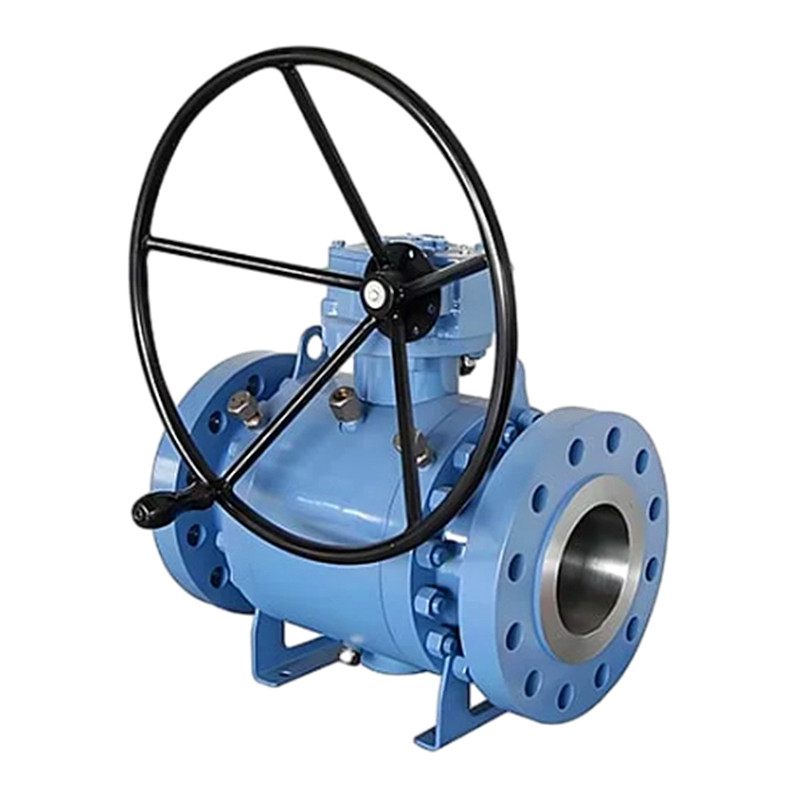

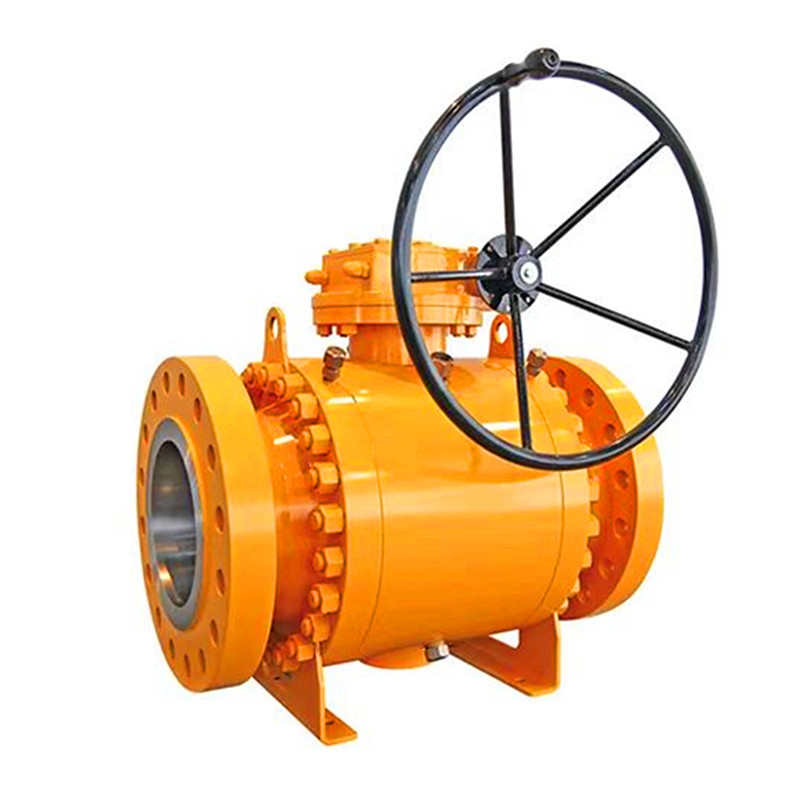

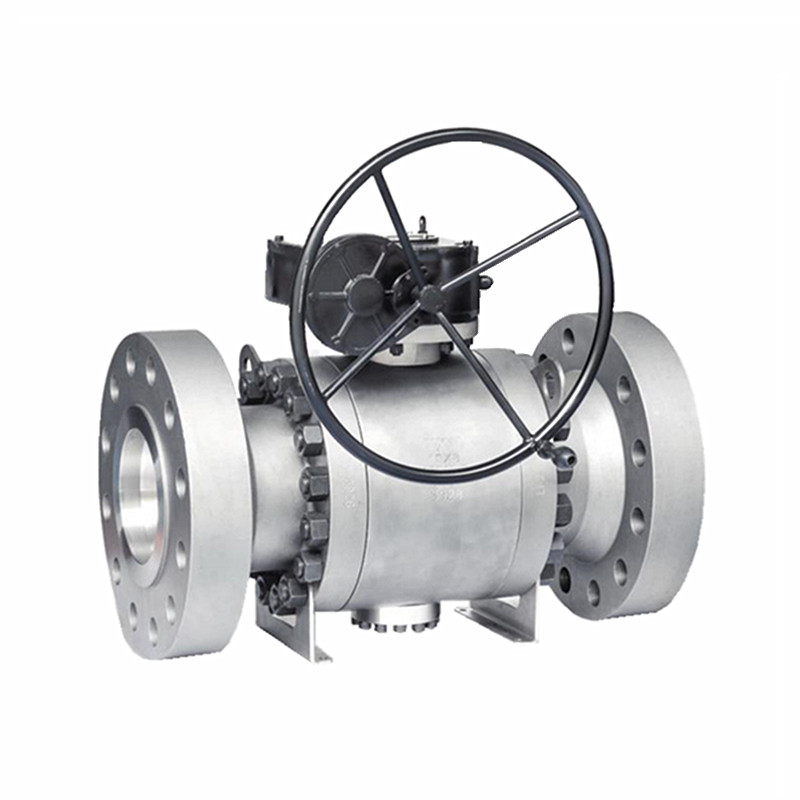

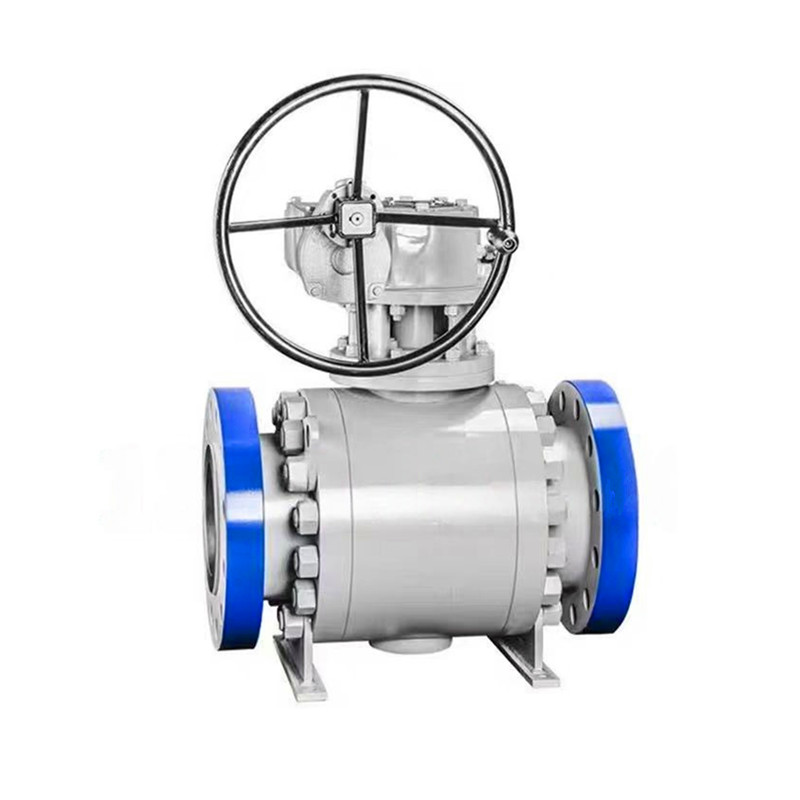

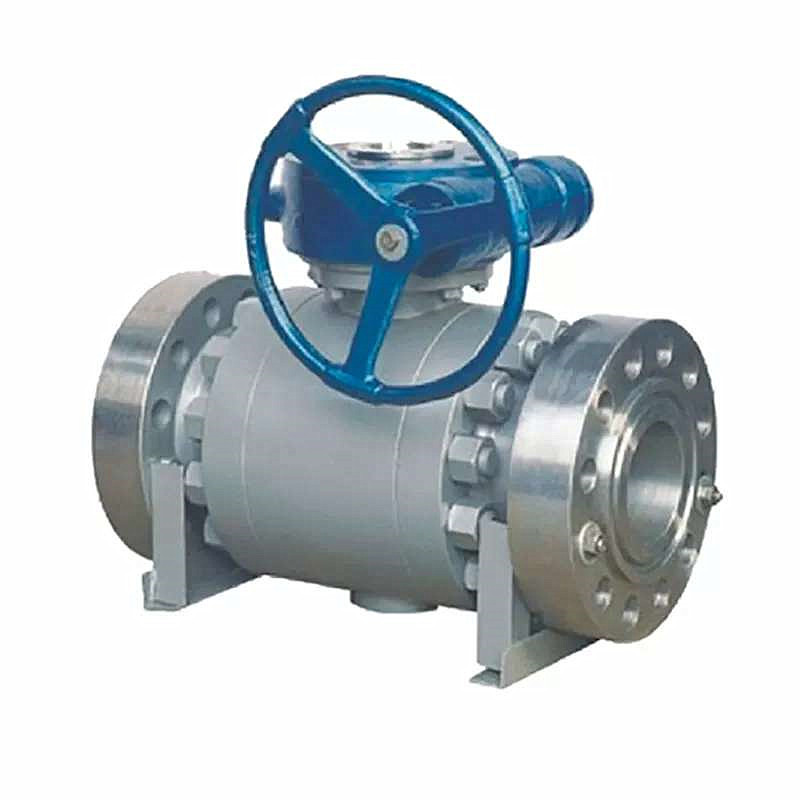

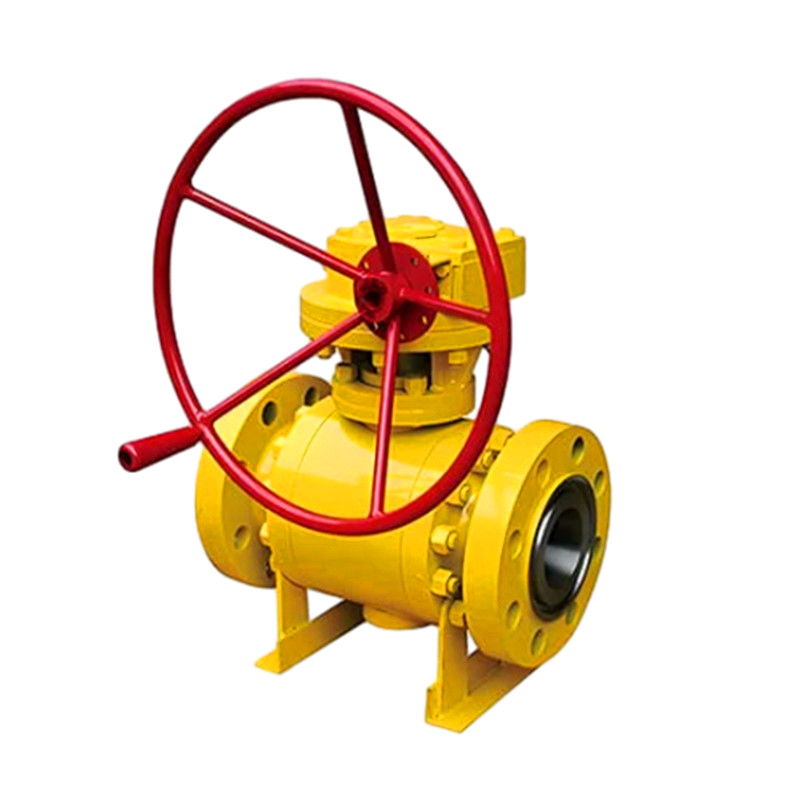

Robinet à tournant sphérique à bride monté sur tourillon en acier forgé 3 pièces

JOEPAI Valve est profondément impliqué sur le marché des vannes à bille à bride montée sur tourillon en acier forgé 3PC depuis 2003, la vanne se compose de trois composants, facilitant le démontage et la maintenance. Les pièces internes peuvent être remplacées sans démonter l’ensemble du pipeline, ce qui réduit considérablement le temps et les coûts de maintenance. Joepai se concentre sur les services personnalisés et d'exportation pour vannes haute pression forgées, avec une riche expérience OEM. Dans les applications industrielles impliquant des conditions difficiles telles que des pressions élevées, des températures élevées ou des milieux corrosifs, les vannes à bille forgées constituent souvent un choix plus fiable que les vannes coulées. Contrairement à la plupart des robinets à tournant sphérique qui utilisent des procédés de moulage, les robinets forgés améliorent considérablement leur résistance structurelle et leur résistance à la pression grâce à une méthode de fabrication unique. Choisissez un robinet à tournant sphérique forgé pour les conditions difficiles où la sécurité, la fiabilité et la résistance maximale ne sont pas négociables.

Caractéristiques du produit

• Matériau en acier forgé : le corps de la vanne, la bille et la tige sont tous fabriqués en acier au carbone forgé de haute qualité (A105) ou en acier inoxydable forgé (F304, F316), traités par forgeage de précision pour éliminer les défauts de moulage, garantissant une résistance élevée et une bonne résistance à la corrosion.

• Les robinets à tournant sphérique utilisant une conception à tourillon (fixe) offrent des avantages significatifs en termes de conditions de haute pression, de performances opérationnelles, de résistance à l'usure et de sécurité, ce qui les rend adaptés à une variété de conditions de fonctionnement complexes.

• Connexion à bride : adopte une connexion à bride standard ANSI pour une connexion transparente avec les systèmes de canalisations, avec une installation facile et une étanchéité fiable.

• Performance d'étanchéité fiable : le siège de valve utilise des matériaux d'étanchéité en PTFE, PEEK ou métalliques pour garantir une étanchéité sans fuite dans des conditions de haute pression et de haute température.

• Conception ignifuge : conforme aux normes de sécurité incendie API 607, maintenant les performances d'étanchéité même dans des conditions extrêmes telles que les incendies pour garantir la sécurité du système.

• Conception de tige antistatique et anti-éruption : équipée de dispositifs antistatiques et de tiges anti-éruption pour améliorer la sécurité électrique et la stabilité opérationnelle.

• Plusieurs modes de fonctionnement : fonctionnement manuel en option ou contrôle automatisé tel que des actionneurs pneumatiques, électriques ou hydrauliques pour répondre aux exigences de différents scénarios d'application.

• Conception à faible résistance au débit : le passage de flux interne lisse réduit la résistance au débit, réduisant ainsi efficacement la consommation d'énergie et améliorant l'efficacité du système.

Spécifications techniques

• Diamètre nominal : 2"~40" (DN50 à DN1000)

• Pression nominale : 150LB à 900LB

• Température de fonctionnement : -29 ℃ à 425 ℃

• Matériau : Acier forgé (A105, F304, F316)

• Matériaux d'étanchéité : PTFE, RPTFE, PEEK, joints métalliques

• Connexion à bride selon la norme ASME B16.5

• Modes de fonctionnement : Manuel, Pneumatique, Électrique, Hydraulique (en option)

• Normes de conception : API 608, ASME B16.34

• Norme de test : API 598

Champs d'application

• Pétrole et gaz : utilisé dans les pipelines de transport de pétrole/gaz à haute pression, les raffineries et les installations de traitement du gaz naturel.

• Industrie chimique : Convient à la manipulation de milieux corrosifs tels que les acides, les alcalis et les solutions salines.

• Industrie électrique : appliqué aux systèmes d'eau de refroidissement et aux conduites de vapeur dans les centrales électriques.

• Traitement de l'eau et approvisionnement en eau municipal : garantit la sécurité de la qualité de l'eau et le fonctionnement stable du système.

• Ingénierie offshore : fonctionne parfaitement dans les environnements d'eau de mer, adapté aux systèmes de contrôle des fluides dans les plates-formes et les navires offshore.

Matériaux des pièces de robinet à tournant sphérique forgé

Dimensions principales

Classe 150LB                                                                                                                                                                                                                                                                                                                              Unité：mm

Classe 300LB                                                                                                                                                                                                                                                                                                                             Unité：mm
