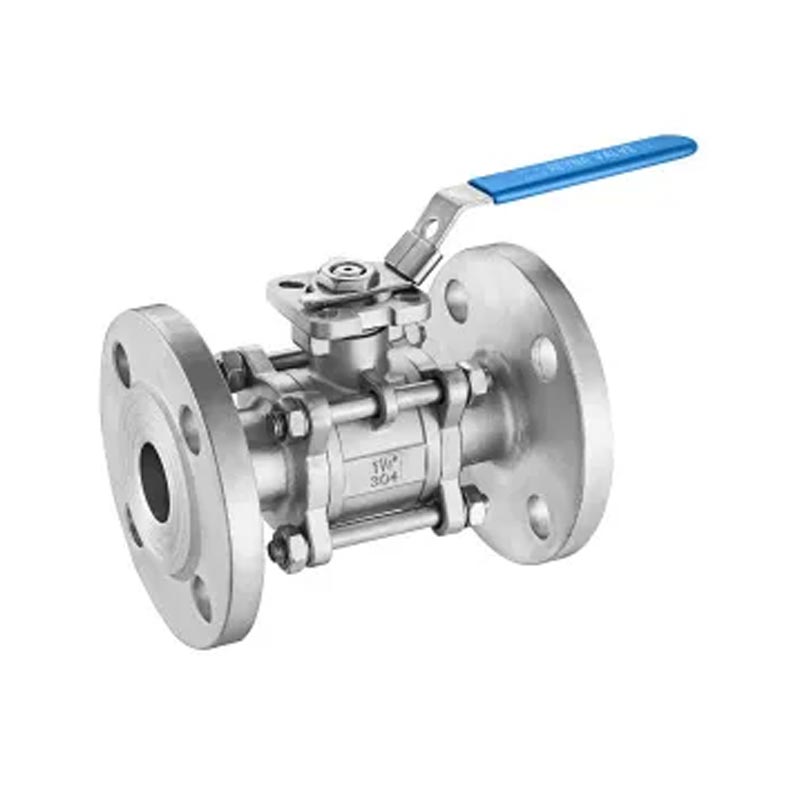

Joepai Robinet à tournant sphérique durable en acier inoxydable à bride DIN PN16/40 2 pièces avec support de montage direct ISO5211 en deux pièces robinet à tournant sphérique en acier inoxydable conçu et fabriqué selon les normes DIN, adapté à une variété de scénarios de contrôle des fluides industriels. 2 pièces DIN Le robinet à tournant sphérique à bride en acier inoxydable est fabriqué en acier inoxydable de haute qualité. et a la meilleure résistance à la corrosion et à haute pression sur le marché. Il est largement utilisé dans les secteurs du pétrole, des produits chimiques, du gaz naturel, de l'alimentation, pharmaceutique, traitement de l'eau et autres industries, particulièrement adaptées pour les environnements de travail qui nécessitent des ouvertures et des fermetures fréquentes et des niveaux élevés exigences zéro fuite.
Norme de conception : ASME B16.34
Bride d'extrémité : DIN2633 PN16
Face à Face : BS EN558-1 DIN3202 F4/F5
Inspection et tests : API598/EN 12266
MATÉRIEL : ACIER AU CARBONE WCB/DIN1.0619
ACIER INOXYDABLE 304/1.4308
ACIER INOXYDABLE 316/1.4408
Pression de service : DN15 ~ DN50 PN40 ; DN65 ~ DN100 PN16
Port complet
Protection de montage directe ISO5211
Conception de tige anti-éruption
Dispositif antistatique
Dispositif de verrouillage
Fonctionnement : manuel ou actionneur
Moulage d'investissement
Température de fonctionnement : -20 ℃ ~ 150 ℃
Milieu approprié: eau, pétrole, gaz
1. Industrie minière et sidérurgique
2. Industrie du charbon et du lisier
3. Industrie du papier
4. Centrale électrique
5. Industrie pétrolière et chimique
6. Industrie des engrais et pharmaceutique
7. Industrie du traitement des eaux usées, des boues et des eaux usées
| 1 | Corps | WCB/CF8/CF8M | 9 | Patins de poussée | WCB/CF8/CF8M |
| 2 | Siège | PTFE | 10 | Emballage | WCB/CF8/CF8M |
| 3 | Balle | SS304/SS316 | 11 | Tige | SS304/SS316 |
| 4 | Boulon | SS304/SS316 | 12 | Glande | SS304/SS316 |
| 5 | Rondelle à ressort | SS304/SS316 | 13 | Noix | SS304/SS316 |
| 6 | Noix | SS304/SS316 | 14 | Rondelle à ressort | SS304/SS316 |
| 7 | Capuchon | WCB/CF8/CF8M | 15 | Levier | SS |
| 8 | Joint | WCB/CF8/CF8M |
| DN | d | D | C | G | f | T | N-M | L | H | W | K | Maman |
| 15 | 15 | 95 | 65 | 45 | 2 | 16 | 4-14 | 115 | 76 | 150 | 42 | M5 |
| 20 | 20 | 105 | 75 | 58 | 2 | 18 | 4-14 | 120 | 78 | 150 | 42 | M5 |
| 25 | 24 | 115 | 85 | 68 | 2 | 18 | 4-14 | 125 | 90 | 180 | 42 | M5 |
| 32 | 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 130 | 94 | 180 | 50 | M6 |
| 40 | 38 | 150 | 110 | 88 | 3 | 18 | 4-18 | 140 | 124 | 244 | 70 | M8 |
| 50 | 46 | 165 | 125 | 102 | 3 | 20 | 4-18 | 150 | 132 | 244 | 70 | M8 |
| 65 | 62 | 185 | 145 | 122 | 3 | 18 | 4-18 | 170 | 170 | 285 | 70 | M8 |
| 80 | 74 | 200 | 160 | 138 | 3 | 20 | 8-18 | 180 | 180 | 285 | 102 | M10 |
| 100 | 93 | 220 | 180 | 158 | 3 | 20 | 8-18 | 190 | 194 | 285 | 102 | M10 |
| 125 | 120 | 250 | 210 | 188 | 3 | 22 | 8-18 | 325 | 225 | 750 | 125 | M12 |
| 150 | 145 | 285 | 240 | 212 | 3 | 22 | 8-22 | 350 | 275 | 750 | 125 | M12 |
| 200 | 200 | 340 | 295 | 168 | 3 | 24 | 12-22 | 400 | 340 | 1000 | 125 | M12 |
