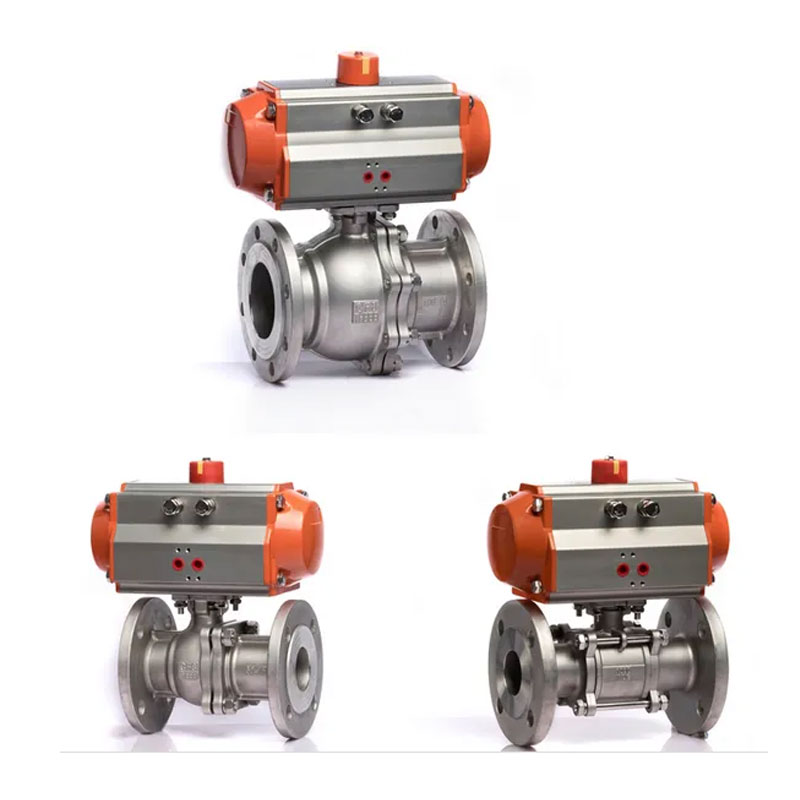

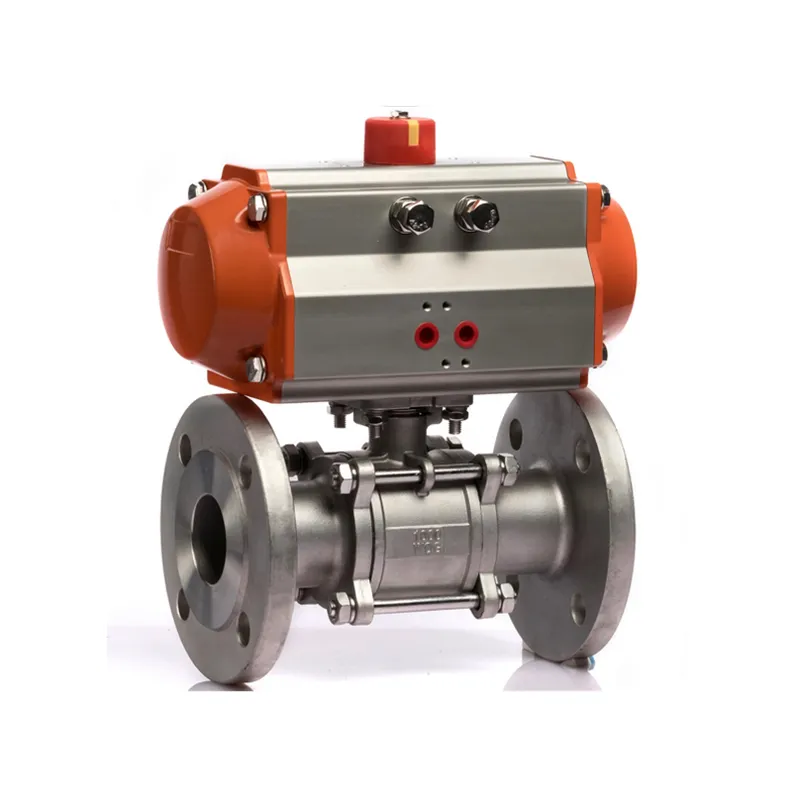

Wenzhou Joepai Valve Co., Ltd. est un fournisseur intégrant la conception, la R&D, fabrication et vente. Le robinet à tournant sphérique à bride 3PC avec actionneur pneumatique Le PN40 produit est produit conformément aux normes internationales API, ANSI, JIS, ISO, DIN, GOST, BS et normes nationales JB, GB.
La société dispose également de conceptions de vannes CAO, de modélisation tridimensionnelle UG et centres d’inspection et d’essais de qualité. Des équipements de production puissants et des méthodes de test parfaites peuvent améliorer efficacement la qualité du produit et protéger efficacement les intérêts des clients.
Bienvenue aux clients nationaux et étrangers pour coopérer sincèrement et créer brillance ensemble !
La structure du robinet à tournant sphérique à bride en trois parties permet une connexion directe en ligne inspection et maintenance des vannes installées sur les pipelines, efficacement réduisant les temps d’arrêt des appareils et réduisant les coûts.
La structure d'étanchéité en forme de coin du robinet à tournant sphérique en trois pièces repose sur le force mécanique fournie par la tige de valve pour presser la cale à bille sur le siège de valve pour l'étanchéité, garantissant que les performances d'étanchéité de la valve sont non affecté par les changements de différence de pression dans le pipeline et étanchéité fiable les performances sont garanties dans diverses conditions de travail.
La conception à siège unique de cette série de vannes à bille élimine le problème de augmentation anormale de la pression affectant l'utilisation du fluide dans la chambre de la vanne.
Le robinet à tournant sphérique standard américain en trois parties présente une conception à faible couple et une tige structurellement conçue qui peut être facilement ouverte et fermée avec juste un petite poignée; La fonction d'ouverture et de fermeture sans friction résout le problème des vannes traditionnelles affectant l'étanchéité en raison du frottement mutuel entre l'étanchéité surfaces.
| PRESSION | PN40 |
| DIMENSIONS FACE À FACE | GB/T12221-1989 |
| DIMENSIONS DE L'EXTRÉMITÉ DE LA BRIDE | GB/9113 |
| CONCEPTION | GB/T12237-1989 |
| TEST | GB/T13927-1992 |
| NORME MATÉRIELLE | S45C/ASTM A216 GR-WCB/DIN1.00619 |
| SS316/ASTM A351 GR-CF8M/DIN1.4408 | |
| SS304/ASTM A351 GR-CF8/DIN1.4308 |
| 1 | Écrou hexagonal | SS304/SS | 9 | Rondelle de butée | PTFE |
| 2 | Boulon | SS304/SS | 10 | Emballage | PTFE |
| 3 | Rondelle de boulon | SS304/SS | 11 | Glande | SS304/SS |
| 4 | Corps | WCB/CF8M/CF8 | 12 | Poignée | SS304/SS |
| 5 | Capuchon | WCB/CF8M/CF8 | 13 | Rondelle à ressort | SS304/SS |
| 6 | Siège | PTFE | 14 | Écrou de tige | SS304/SS |
| 7 | Balle | SS316/SS304/SS | 15 | Couvercle en plastique | Plastique |
| 8 | Tige | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
