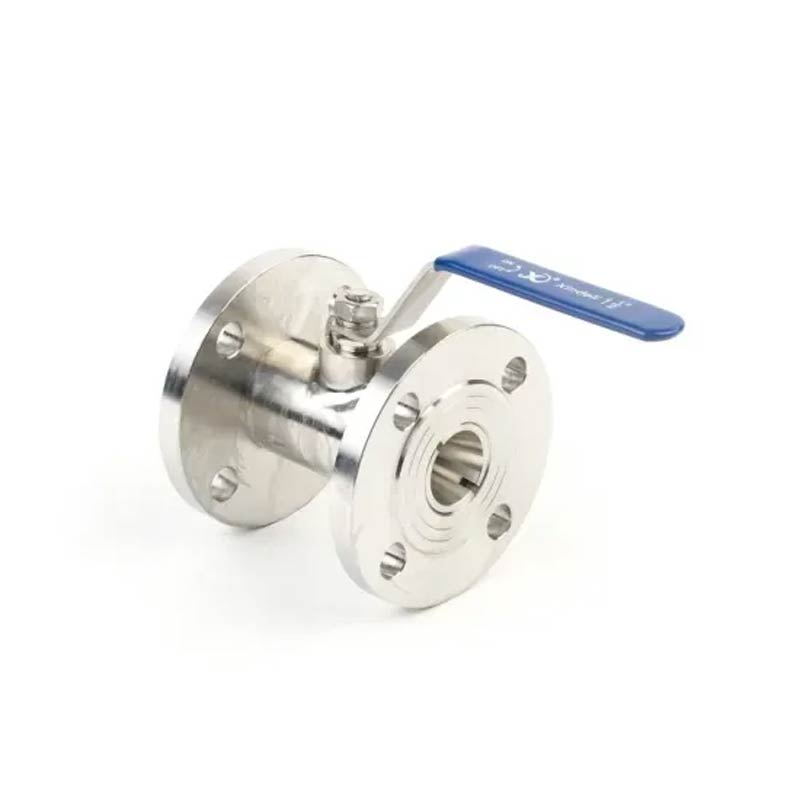

1 robinet à tournant sphérique à bride ANSI CLASSE 150LB

JOEPAI robinet à tournant sphérique à bride ANSI durable 1 pièce classe 150LB conforme à la norme ANSI Norme B16.5 150LB, adopte un corps de vanne moulé avec précision, globalement compact Structure et performances d'étanchéité supérieures. Convient pour coupure de fluide ou contrôle de commutation dans divers pipelines industriels, largement utilisé dans systèmes pétrochimiques, électriques, de traitement de l'eau et industriels généraux, particulièrement adapté aux applications légères ou à espace limité.

Principe de fonctionnement

Le principe de fonctionnement du robinet à tournant sphérique à bride ANSI 1 PC CLASSE 150LB est très simple. Lorsque la poignée tourne, la sphère tourne également, changeant ainsi l'alignement entre le trou intérieur de la sphère et le corps de la vanne canal. A l'état fermé, le trou sphérique n'est pas aligné avec le canal du corps de vanne, empêchant le fluide de passer à travers. À l'air libre État, le trou sphérique s'aligne avec le canal du corps de vanne, permettant au fluide de passer librement.

L'un des avantages des vannes à bille est qu'elles peuvent être rapidement mises en marche et sans qu'il soit nécessaire d'effectuer une grande rotation de la poignée. Cela fait 1PC ANSI Robinet à bille à bride CLASSE 150LB particulièrement adapté aux situations qui nécessitent un contrôle fréquent du débit de fluide.

Caractéristiques du produit :

Dimension face-à-face : B16.10-1992
Connexion à bride : ANSI B16.5
PLAGE DE TEMPÉRATURE : -20ºC~150ºC
MILIEU APPROPRIÉ : EAU, HUILE, AIR ET CERTAINS LIQUIDES CORROSIFS
ORGANISME DE CASTING D'INVESTISSEMENT
CONCEPTION : ANSI B16.34, API608
TEST : API 598,API 6D
MATÉRIEL : ACIER AU CARBONE WCB/DIN1.0619
ACIER INOXYDABLE 304/1.4308
ACIER INOXYDABLE 316/1.4408

Principales pièces et matériaux

Dimensions principales
