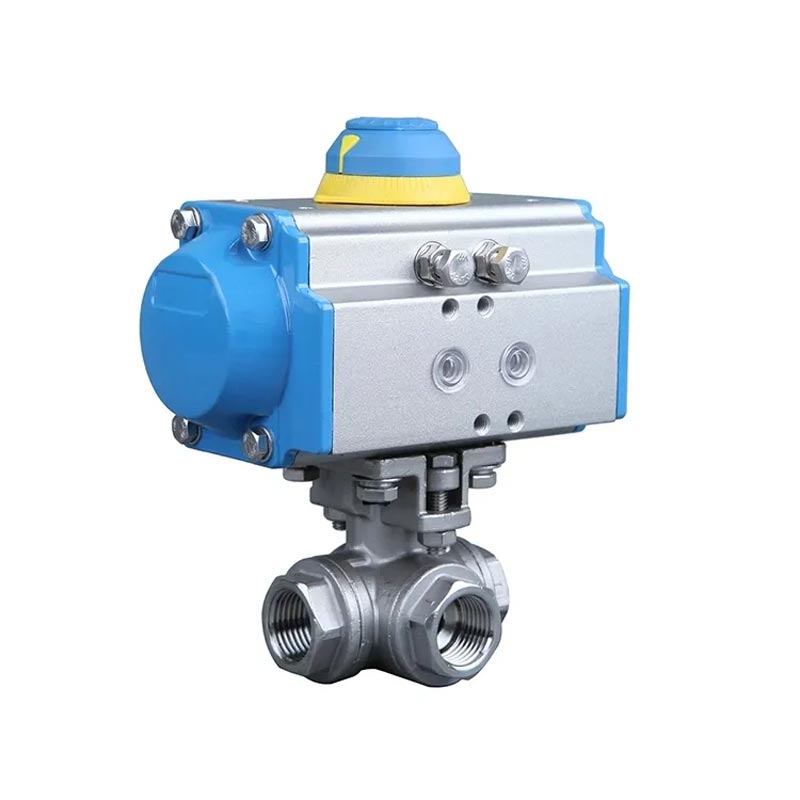

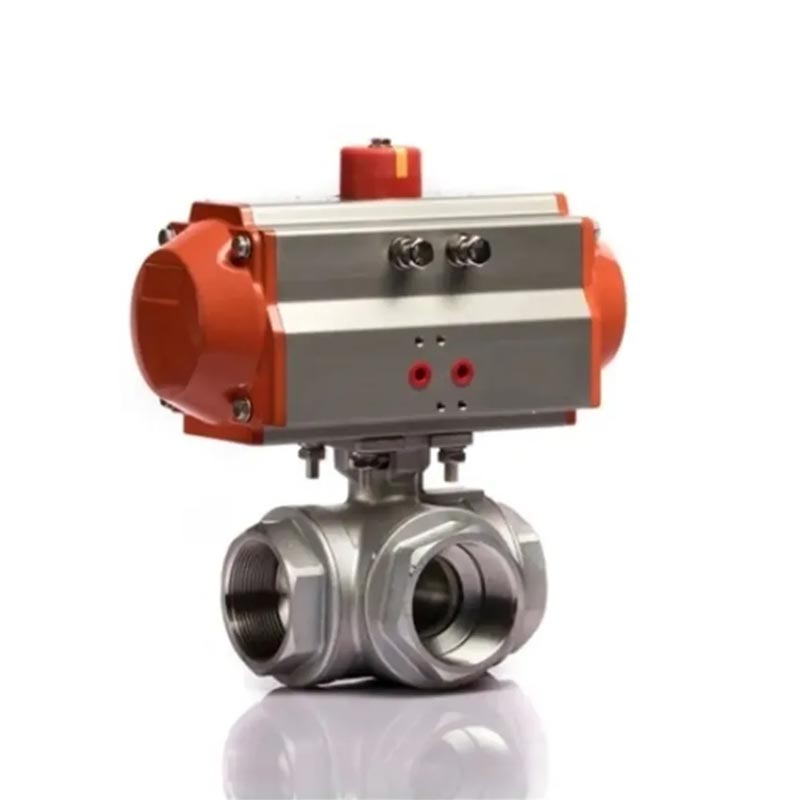

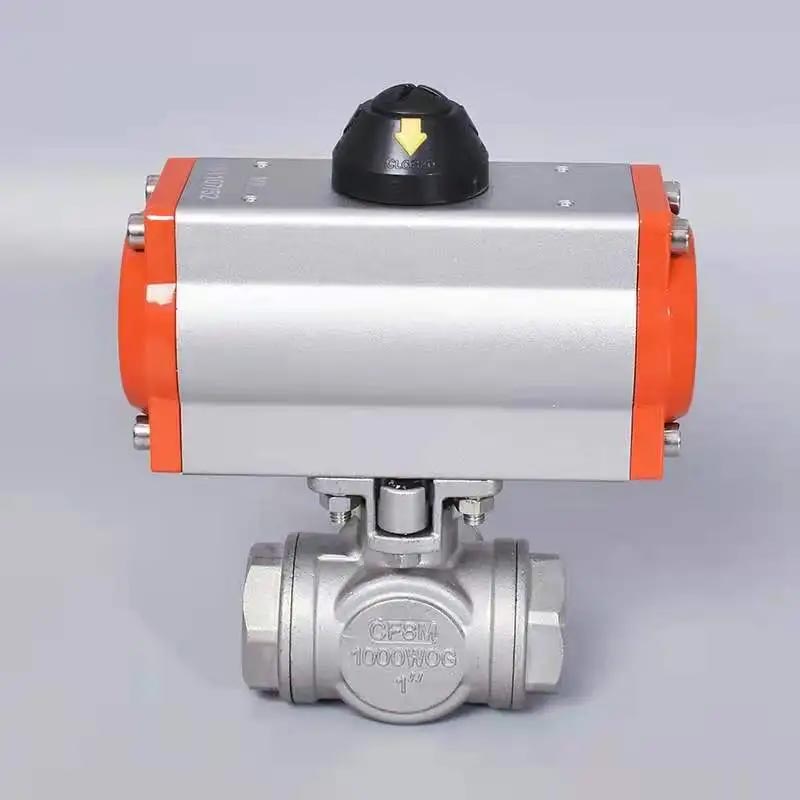

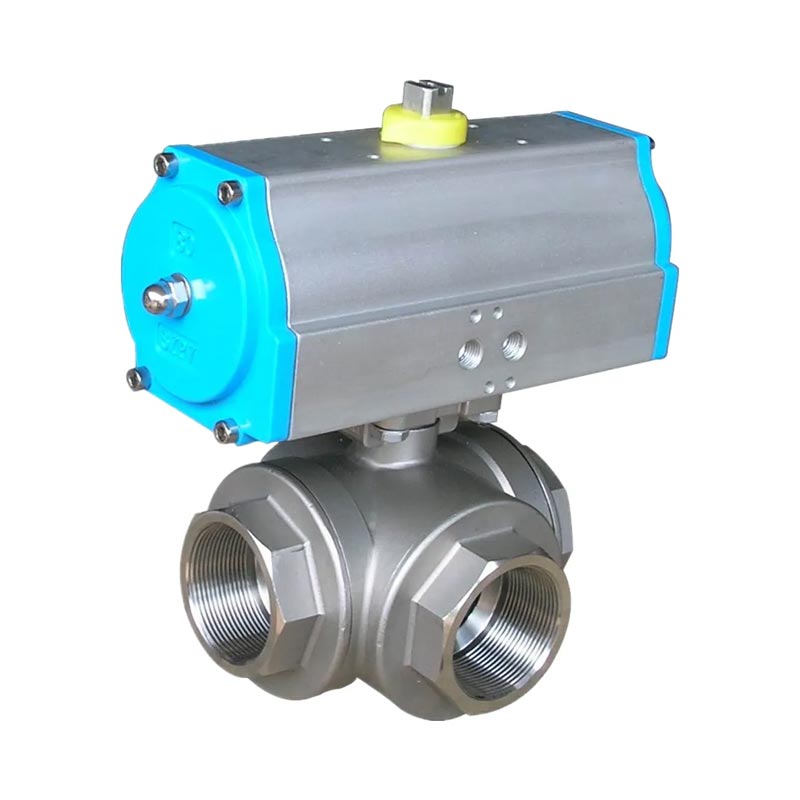

Caractéristiques du robinet à tournant sphérique pneumatique à trois voies fileté en acier inoxydable JOEPAI un corps de vanne forgé en acier inoxydable 304 ou 316 de haute qualité et est équipé avec actionneurs pneumatiques à double effet ou simple effet hautes performances pour commande automatique d'ouverture et de fermeture. Le raccord fileté compact la structure simplifie l'installation et la maintenance, s'adapte à divers normes telles que NPT et BSP, et utilise du PTFE ou des matériaux d'étanchéité renforcés pour la partie étanchéité. Il convient aux canaux en forme de T ou en forme de L structures et peut réaliser un détournement, une fusion ou une commutation moyenne opérations. Il est largement utilisé dans les systèmes de contrôle d’automatisation des fluides.
Corps de fonderie de précision
Pression de service 1000 W.O.G.
Garniture de tige réglable
Joints et sièges en Téflon pur
Plage de température : -60 à 450 °F
Conception de support de montage direct ISO5211 pour les actionneurs
Tige anti-éruption, bille solide selon demande du client
Test d'étanchéité à 100 % à 100 psi d'air sous l'eau
Pression d'essai hydrostatique : 1500 psi
Poignée du dispositif de verrouillage (option)
| 1 | Corps | CF8/CF8M | 8 | Tige | SS304/SS316/SS |
| 2 | Capuchon | CF8/CF8M | 9 | Rondelle de butée | PTFE |
| 3 | Capuchon | CF8/CF8M | 10 | Emballage | PTFE |
| 4 | Balle | SS304/SS316/SS | 11 | Glande | SS304/SS |
| 5 | Siège | PTFE | 12 | Écrou de tige | SS304/SS |
| 6 | Joint-A | PTFE | 13 | Bloquer uniquement la retraite | SS304/SS |
| 7 | Joint-B | PTFE |
| NPS | D | L | h1 | h2 | E | Râ | Rb | RC | Chemin | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Nom du produit | Robinet à tournant sphérique fileté en acier inoxydable à 3 voies avec pneumatique Actionneur |
| 1. Matériel | Acier inoxydable 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Taille | 1/4''~4'' (DN6~DN100) |
| 3.Certificat | ISO9001 & CE |
| 4. Port | Port réduit/complet |
| 5. Pression de travail | 1000PSI (PN63/6,3Mpa) |
| 6. Fin de la connexion | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Température de travail. | -20~300ºC |
| 8. Support approprié | Eau, gaz naturel, pétrole et certains liquides corrosifs |
| 9. Sceau | PTFE, RPTFE, PPL |
| 10. Verrouillage | Option |
| 11. Inspection et tests | Selon API598 |
| Expédition | |
| Délai de livraison | 20 ~ 30 jours |
| Emballer | Caisse en contreplaqué d'exportation standard |
| Port d'expédition | Ningbo/Shanghai, Chine |
| Conditions d'expédition | Exw, FOB, CFR, CIF, etc. |
| Conditions de paiement | T/T, Western Union, etc. |
| 30% de prépaiement, 70% du solde payé avant expédition ou contre copie de BL | |
| Garantie | 18 mois après avoir quitté l'usine |
| Avantage | L'OEM est applicable |
| Autres | Nous fabriquons également des robinets à tournant sphérique à bride, des robinets-vannes, des robinets à soupape, Clapet anti-retour, vanne de bouche d'incendie, vanne de surpression, entièrement soudée Robinet à tournant sphérique et crépine en Y., Etc. |
