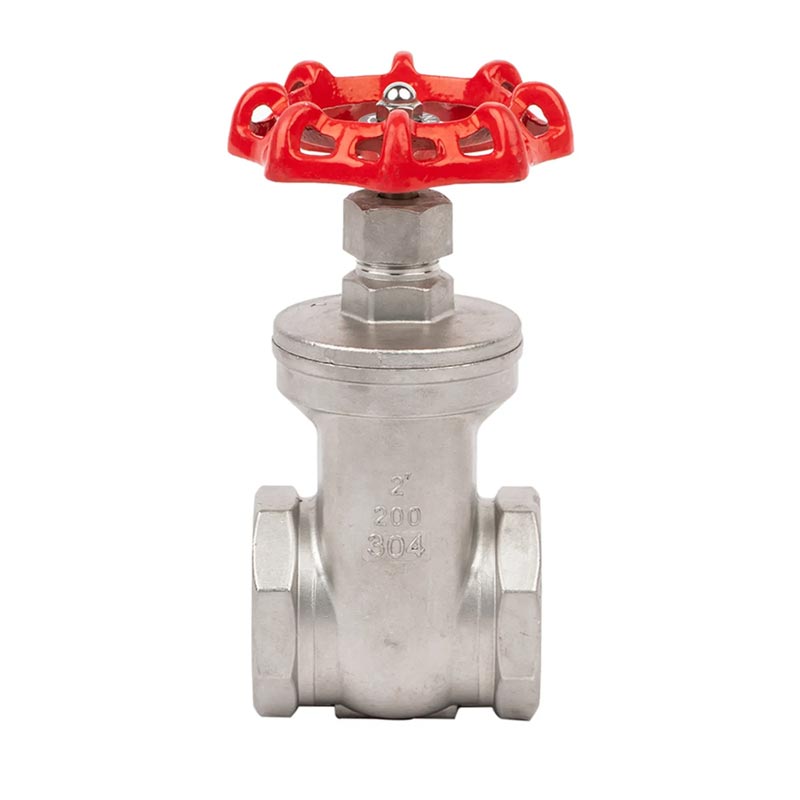

Vanne à vanne filetée en acier inoxydable

La vanne à vanne filetée en acier inoxydable produite par la Chine JOEPAI a une excellente conception structurelle et lorsque la vanne est complètement ouverte, elle n'affecte pas le flux du fluide. La surface d'étanchéité n'est pas facilement usée ou rayée, avec de bonnes performances d'étanchéité et une longue durée de vie ; Lors de l'ouverture et de la fermeture, le disque de vanne a une petite course et un temps d'ouverture et de fermeture court. Elle a introduit une technologie de traitement avancée venue de l'étranger, avec une structure simple, une belle apparence et une fabrication et une maintenance pratiques ; Coulée de précision en sol de silice : corps de valve et couvercle de valve en acier inoxydable. Convient pour l'eau, l'huile, la vapeur, les gaz et certains liquides corrosifs.

envoyer une demande

Description du produit

JOEPAI est une marque de vannes, la vanne à vanne filetée en acier inoxydable produite par Joepai a une faible résistance aux fluides, nécessite moins de couple pour l'ouverture et la fermeture, a une forme structurelle relativement simple et peut être utilisée dans des pipelines avec flux moyen bidirectionnel. Lorsqu'elle est complètement ouverte, la surface d'étanchéité est moins sensible à l'érosion par le milieu de travail.

Principe de fonctionnement

La vanne à vanne filetée en acier inoxydable est une vanne à étanchéité forcée qui nécessite pression à appliquer sur le disque de la vanne pour éviter les fuites sur le joint surface. Le principe de fermeture d'un disque fermé est : la surface de fermeture fermée et la surface de fermeture fermée d'un disque fermé, ainsi que les composants d'ouverture et de fermeture de la fermeture fermée d'un les disques sont des disquettes en forme d'insert avec des surfaces ouvertes à chaud plates ou circulaires, et les composants d'ouverture et de fermeture sont des disques remplaçables à chaud en forme d'insert qui se déplacent linéairement le long de la ligne médiane du liquide.

Détail de la vanne

NORME DE FILETAGE : NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A
PRESSION MAXIMALE : 1,6 MPA
PLAGE DE TEMPÉRATURE : -20 C ~ 232 C
MILIEU APPROPRIÉ : EAU, HUILE, AIR ET CERTAINS LIQUIDES CORROSIFS
200PSI(PN16)W.O.G
NORME MATÉRIELLE : S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Stainless Steel Threaded Gate Valve

Principales pièces et matériaux

1	Corps	SS304/SS316	7	Écrou borgne	SS304/SS316
2	Disque	SS304/SS316	8	Tige	SS304/SS316
3	Bonnet	SS304/SS316	9	Poignée	WCB
4	Joint-A	PTFE	10	Rondelle à ressort	SS304
5	Joint torique	VITON	11	Écrou de tige	SS304
6	Joint-B	PTFE

Dimensions principales

NPS	DN	L	W	H
1/2"	15	55	72	85
3/4"	20	60	72	85
1"	25	66	80	112
11/4"	32	75	80	120
11/2"	40	85	90	146
2"	50	95	100	160
21/2"	65	110	130	200
3"	80	120	140	230

Stainless Steel Threaded Gate Valve
