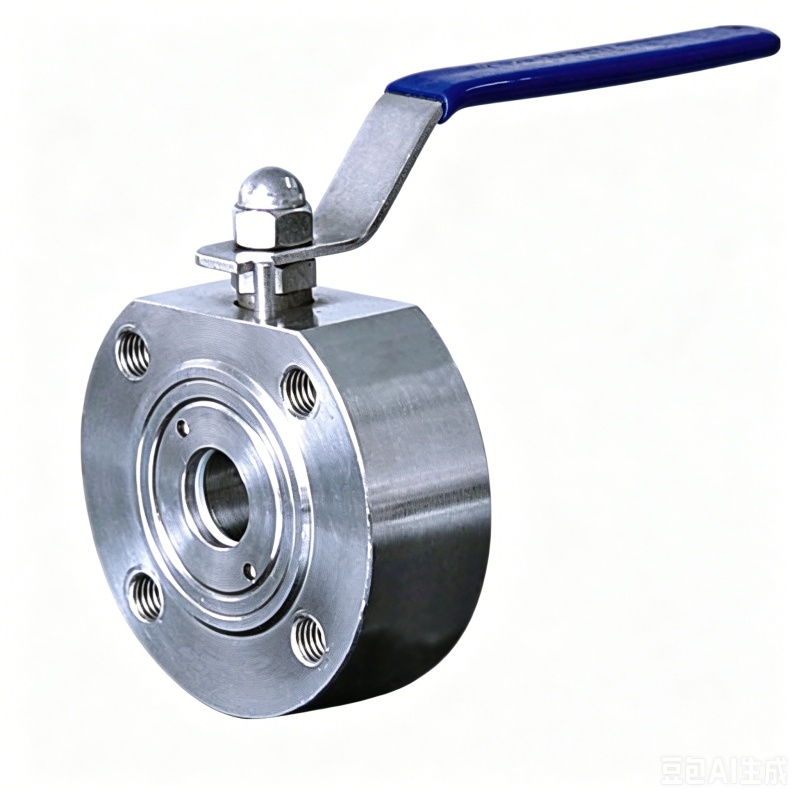

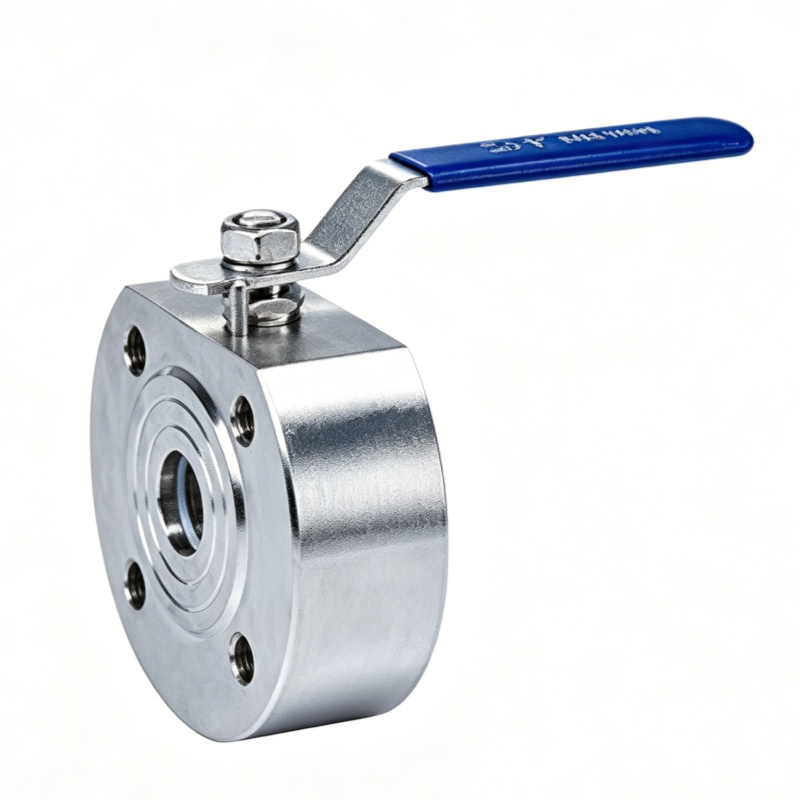

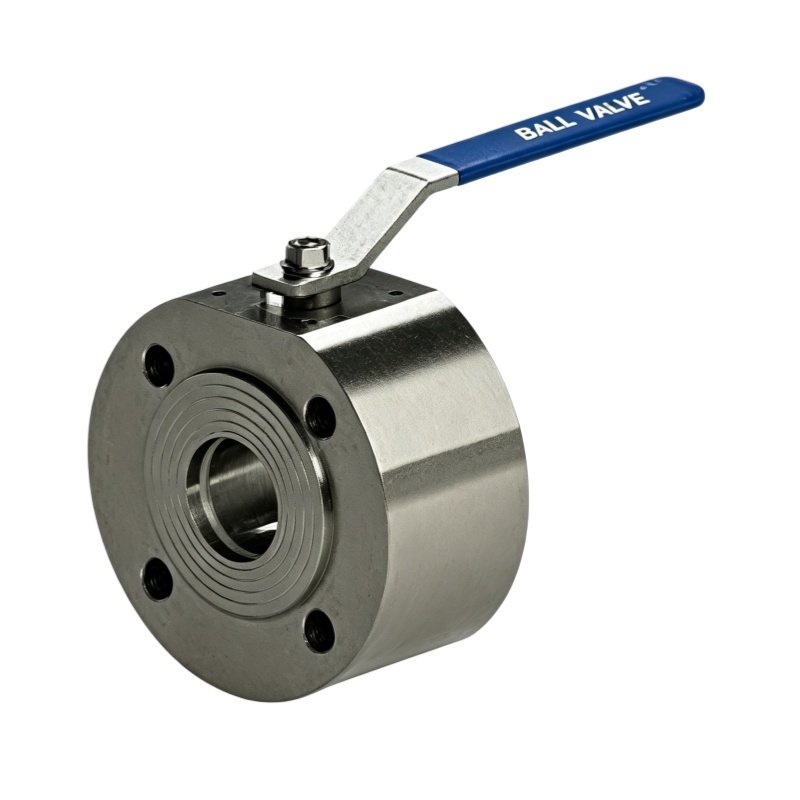

Les vannes à bille monobloc haute pression durables JOEPAI sont spécialement conçues pour un contrôle précis du débit de liquides et de gaz. Une bille perforée à l'intérieur de la vanne tourne pour démarrer ou arrêter le débit. L'opération peut être effectuée manuellement via un levier ou automatiquement à l'aide d'un actionneur. Le corps robuste en acier inoxydable offre une excellente résistance à la corrosion et à l'usure, garantissant des performances durables avec un minimum d'entretien. La vanne contient une bille sphérique avec un trou central, entraînée en rotation via une tige. Lorsque le trou est aligné parallèlement au pipeline, le débit est libéré ; lorsqu'il est perpendiculaire, le débit est complètement arrêté. Cette rotation peut être effectuée manuellement ou avec un actionneur automatique. La conception garantit une étanchéité de haute intégrité entre la bille et le siège, garantissant un fonctionnement sûr même lors de changements brusques de pression.

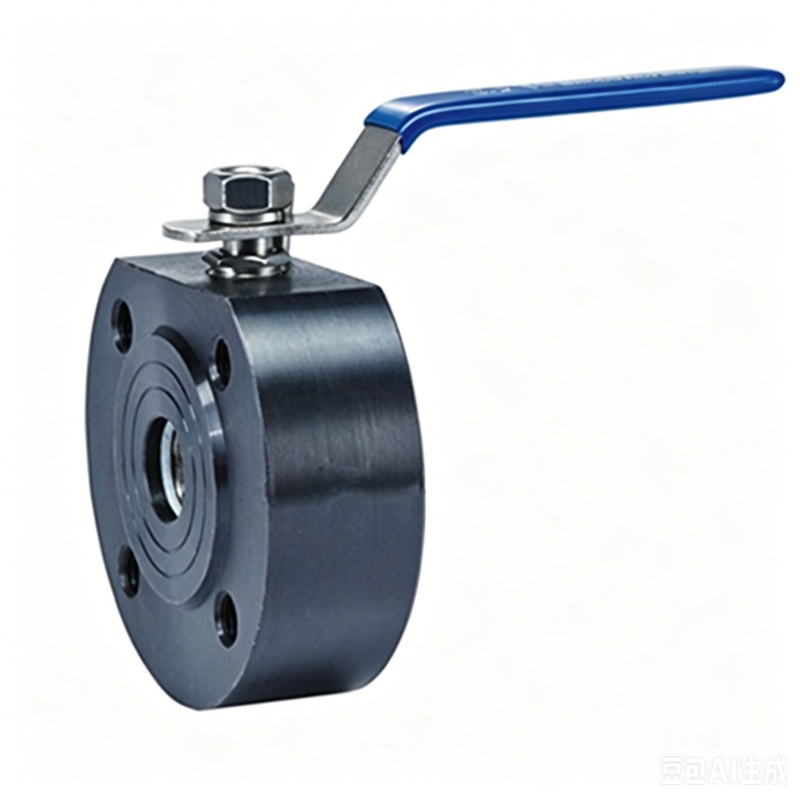

Matériau principal : acier au carbone forgé (A105/LF2)
Corps intégré avec rampe de pulvérisation
Installez l'extrémité de la bride de serrage entre les brides ANSI/DIN/JIS
PTFE/RPTFE/PPL (en option)
Pression nominale PN16 ~ PN40
Plage de température : - 29 °C à +250 °C
Léger et peu encombrant
API 598/EN 12266-1
Personnalisation : Prévoir l'ouverture, la conception de la poignée ou l'installation de l'actionneur
selon les exigences
JOEPAI Valve est un robinet à tournant sphérique à bride en acier forgé 1 PC comme un fabricant de robinets à tournant sphérique monobloc haute pression dont le siège est à Wenzhou, en Chine, développé à partir de l'usine de valves Jingyue créée en 2003. Avec ISO 9001, CE, et certifications KC, notre usine combine usinage CNC, conception 3D (UG/CAD), et des tests de pression/chimiques complets pour fournir des solutions d'ingénierie de contrôle de flux pour des clients en Europe, en Corée du Sud, Australie, Asie du Sud-Est et Moyen-Orient. JOEPAI est votre partenaire de confiance partenaire dans des projets de pipeline industriel

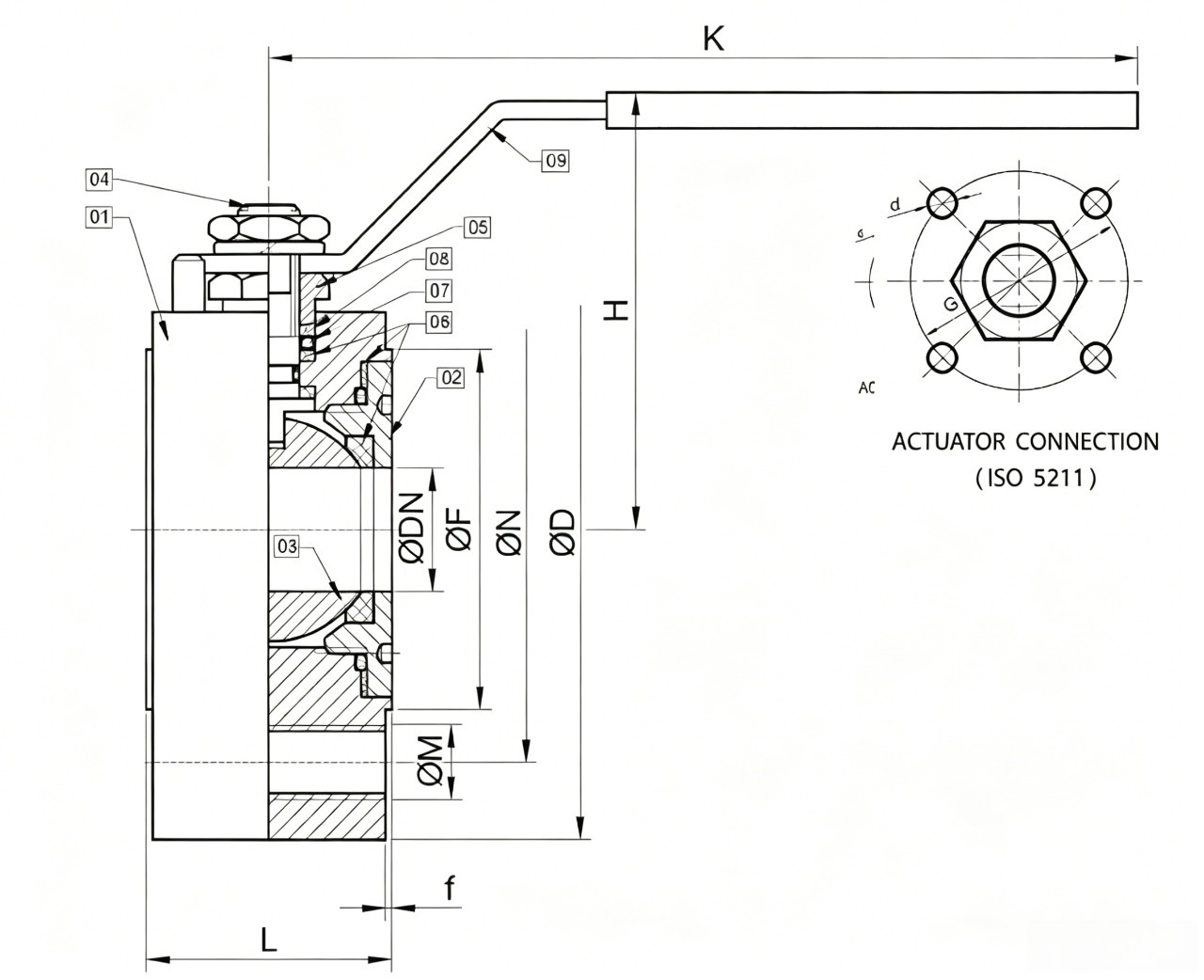

| Non. | Nom de la pièce | Matériel |
| 1 | Corps | A105/ANSI304/ANSI316 |
| 2 | Capuchon | A105/ANSI304/ANSI316 |
| 3 | Balle | ANSI304/ANSI316 |
| 4 | Tige | ANSI304/ANSI316 |
| 5 | Bouchon de pression | SS304/SS316 |
| 6 | Éléments d'étanchéité | PTFE |
| 7 | Joint torique | VITON |
| 8 | Anneau de tige | SS304/SS316 |
| 9 | Poignée | SS/SUS304 |
Paramètre (spécification)| TAILLE |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
| NPS | DN | L | K | H | ØD |
ØDN |
f | SUR |
ØM |
DE |
SUR |
ØM |
DE |
G | d |
| 1/2" | 15 | 38 | 155 | 80 | 87 | 15 | 2 | 65 | M12x4 |
45 | 65 | M12x4 |
45 | 36 | M5 |
| 3/4" | 20 | 40 | 155 | 90 | 97 | 20 | 2 | 75 | M12x4 |
58 | 75 | M12x4 |
58 | 36 | M5 |
| 1" | 25 | 45 | 175 | 100 | 107 | 25 | 2 | 85 | M12x4 |
68 | 85 | M12x4 |
68 | 42 | M5 |
| 11/4" | 32 | 58 | 175 | 110 | 135 | 32 | 2 | 100 | M16x4 |
78 | 100 | M16x4 |
78 | 42 | M5 |
| 11/2" | 40 | 65 | 240 | 120 | 145 | 40 | 3 | 110 | M16x4 |
88 | 110 | M16x4 |
88 | 50 | M6 |
| 2" | 50 | 82 | 240 | 130 | 165 | 50 | 3 | 125 | M16x4 |
102 | 125 | M16x4 |
102 | 50 | M6 |
| 21/2" | 65 | 103 | 300 | 140 | 177 | 65 | 3 | 145 | M16x4 |
122 | 145 | M16x8 |
122 | 70 | M8 |
| 3" | 80 | 120 | 400 | 150 | 197 | 80 | 3 | 160 | M16x8 |
138 | 160 | M16x8 |
138 | 70 | M8 |
| 4" | 100 | 140 | 400 | 165 | 230 | 100 | 3 | 180 | M16x8 |
162 | 190 | M20x8 |
162 | 102 | M10 |
| 5" | 125 | 200 | 610 | 240 | 248 | 125 | 3 | 210 | M16x8 |
188 | 220 | M20x8 |
188 | 102 | M10 |
| 6" | 150 | 235 | 610 | 260 | 298 | 150 | 3 | 240 | M20x8 |
212 | 250 | M22x8 |
218 | 125 | M12 |
| 8" | 200 | 310 | 850 | 310 | 398 | 200 | 3 | 295 | M20x12 |
268 | 320 | M27x12 |
285 | 125 | M12 |
