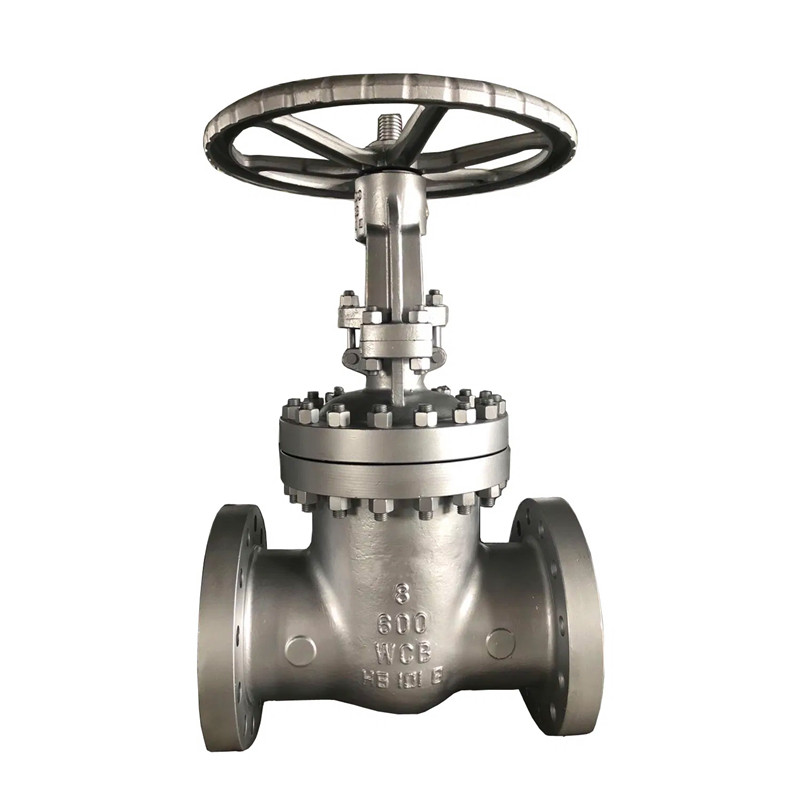

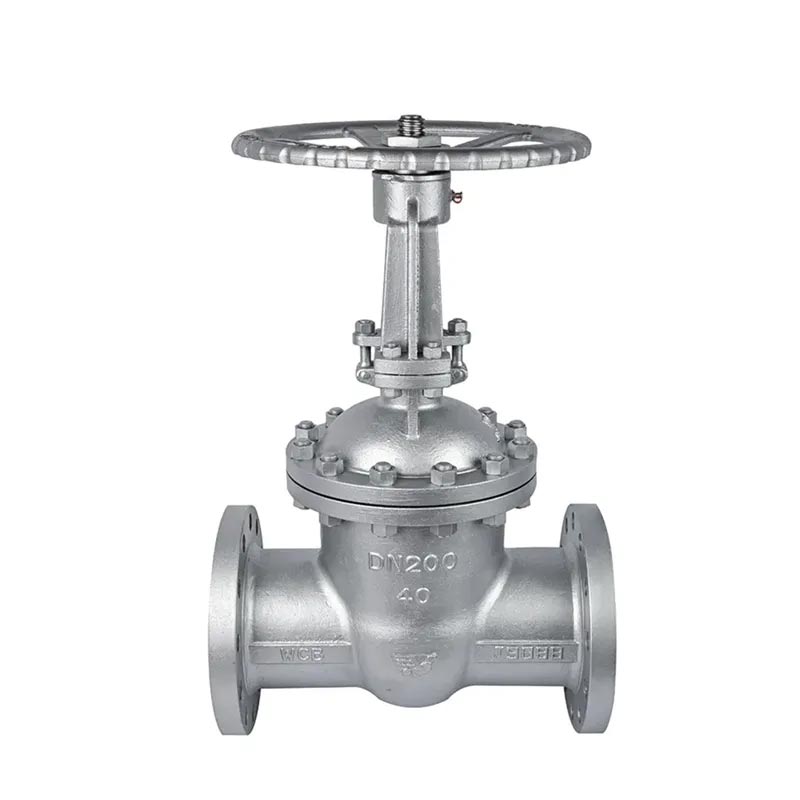

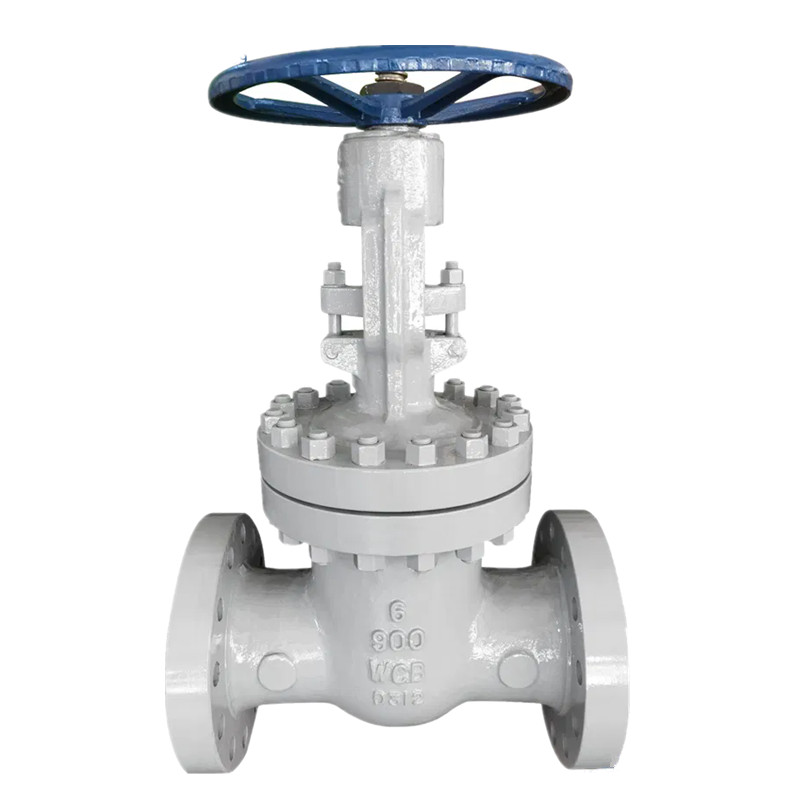

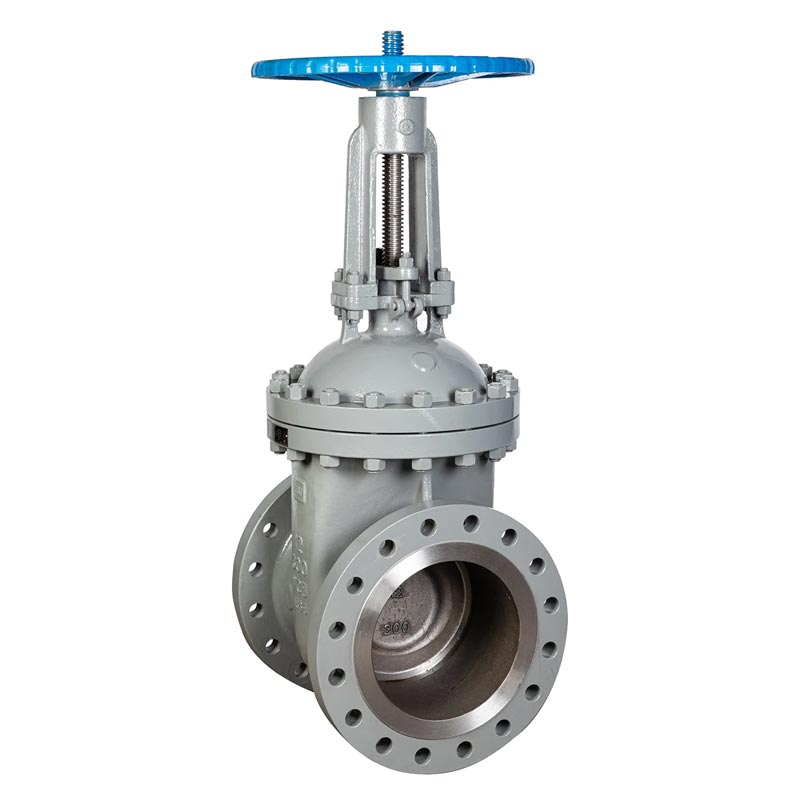

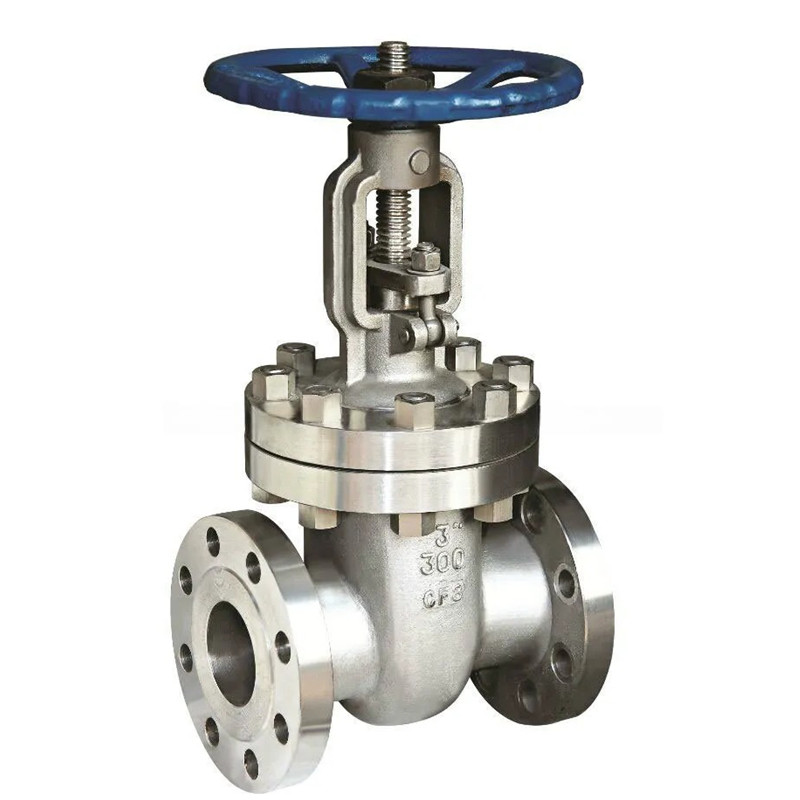

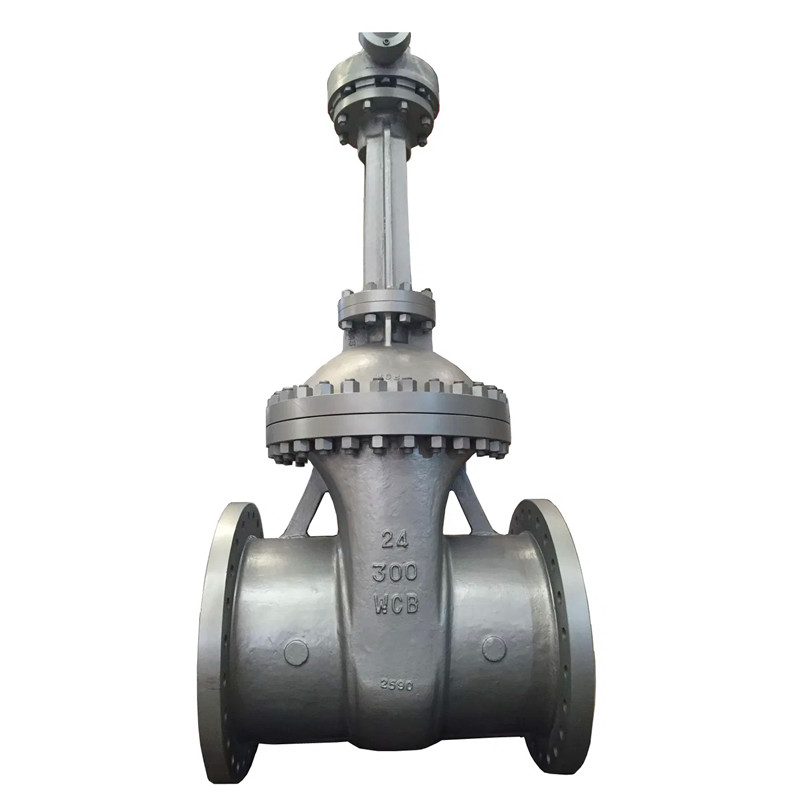

JOEPAI possède une expérience très étendue dans la fabrication de vannes à vanne en fonte. Nos vannes à vanne à coin solide à tige montante en acier moulé de haute qualité de classe 600 sont conçues, conçues et fabriquées en stricte conformité avec les normes API, ASTM, ASME, ANSI et autres normes reconnues. Les vannes à vanne en fonte peuvent être divisées en doubles vannes, vannes à vanne unique et vannes élastiques dans les vannes à coin. Cale double portail robinet-vanne. Ce type de vanne est couramment utilisé dans l'eau et la vapeur canalisations. Les avantages de sa structure sont :
1. L'exigence de précision pour l'angle de la surface d'étanchéité est relativement
faible.
2. Une augmentation de la température n’est pas susceptible de provoquer le phénomène de
caler le portail.
Lorsque la surface d'étanchéité s'use, un joint peut être ajouté pour compenser.
Évaluation de la conception : API600
Présentiel : AMSE B16.10
Extrémités à bride : ASME B16.5
Inspection et tests : API 598
Spécial : la norme NACE MR-01-75 est réalisable ; OEM/ODM ;
Prise en charge de la personnalisation.
Chapeau boulonné ou chapeau à joint sous pression
Cale solide
Face dure 13CR%, STL etc.
Port complet
Vis et joug extérieurs (OS&Y), tige montante
Capot boulonné,BB
Capot étendu pour les services cryogéniques
Dispositif de verrouillage en option
By pass sur demande
Taille : 2" jusqu'à 24" (DN50 jusqu'à DN600)
Connexion d'extrémité : RF à bride, FF, RTJ, BW
Matériaux : acier au carbone, acier au carbone à basse température, acier inoxydable, acier inoxydable duplex, acier inoxydable super duplex, alliages de nickel, bronze nickel-aluminium, Hastelloy, Inconel, etc.
Actionné par : Volant, Op. à engrenages, Actionneur pneumatique, hydraulique et électrique
| Non. | Nom de la pièce | Matériel |
||
| 1 | Corps | A216-WCB | A217-WC6 | A352-LCB |
| 2 | Bonnet | A216-WCB | A217-WC6 | A352-LCB |
| 3 | Coin | A218-WCB+13CR | A217-WC6+HF | A352-LCB+13CR |
| 4 | Tige | A182-F6a | CR-MO-V | A182-F6a |
| 5 | Anneau de siège | A105+13CR | A182-F11+HF | A350-LF2+13CR |
| 6 | Siège arrière à tige | A276-420 | A276-304 | A276-420 |
| 7 | Joint de capot |
Enroulement en spirale (Graphite + 304) |
||
| 8 | Goujon de capot |
A193-B7 | A193-B16 | A320-L7 |
| 9 | Écrou de goujon de capot | A194-2H | A194-7 | A194-4 |
| 10 | Emballage | Graphite |
||
| 11 | Glande | A276-420 | A276-304 | A276-420 |
| 12 | Bride de presse-étoupe | A216-WCB | A217-WC6 | A276-LCB |
| 13 | Goupille de boulon à œil | Acier au carbone | A276-420 | Acier au carbone |
| 14 | Boulon à œil | Acier au carbone | A193-B7 | Acier au carbone |
| 15 | Écrou de boulon à œil | Acier au carbone | A194-2h | Acier au carbone |
| 16 | Graisseur | Laiton+Acier |
||
| 17 | Empiècement | Aluminium-Bronze |
||
| 18 | Contre-écrou à manchon de joug | Acier au carbone | ||
| 19 | Volant | Fonte malléable |
||
| 20 | Écrou de volant | Acier au carbone | ||
| CLASSE150 | |||||||||||||
| taille (po) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASSE300 | |||||||||||||
| taille (po) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASSE600 | |||||||||||||
| taille (po) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| CLASSE900 | |||||||||||||
| taille (po) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 | 1000 |
