Assurance de haute qualité de la marque Joepai, Joepai fournit un complet INTRODUCTION à ANSI Standard 2-PC Balle Ball Valve Classe de 150 lb Normes, sélection, fonctions, diagrammes structurels, spécifications et modèles; Dimensions, principe de travail, installation et entretien, et Manuel du produit de la valve à billes; Pour fournir une série de produits de soupape à billes de bride Avec une qualité de haute qualité, de haute performance, des normes élevées, une durée de vie élevée et prix abordables pour nos clients.
La tige de soupape est équipée de paramètres antistatiques
Conception du dispositif anti-extrusion de tige de valve
Il y a des trous de décharge de pression sur la rainure en acier
Adopter le casting déparaffinisé
Conception: ANSI 16.34
Bride de fin: ASME B16.5
Dimensions face à face: ASME B16.10
Inspection et test: API 598
Taille: 1/2 "~ 10", pression: 150 lb ~ 300 lb
Port complet, pavé de montage direct ISO5211
Conception de la tige anti-explosion

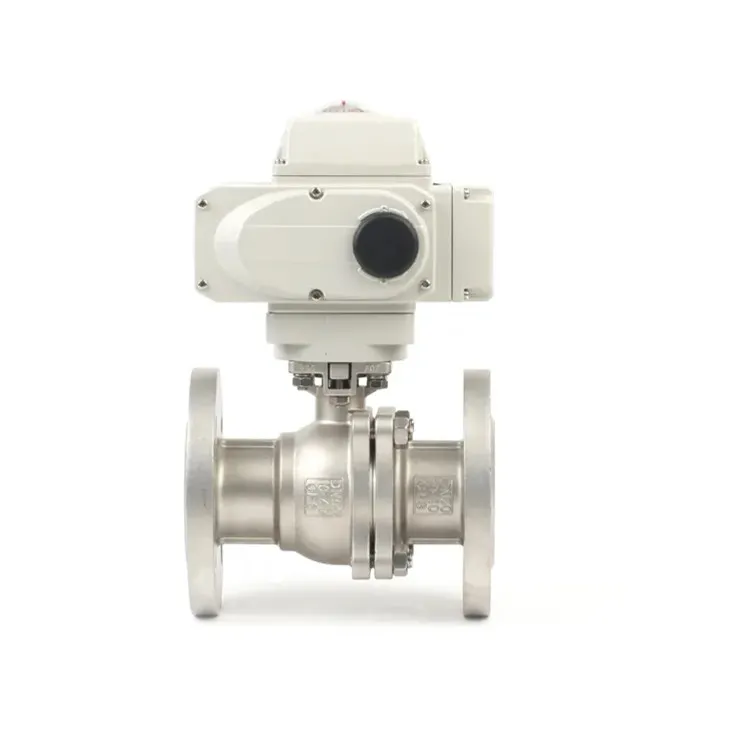

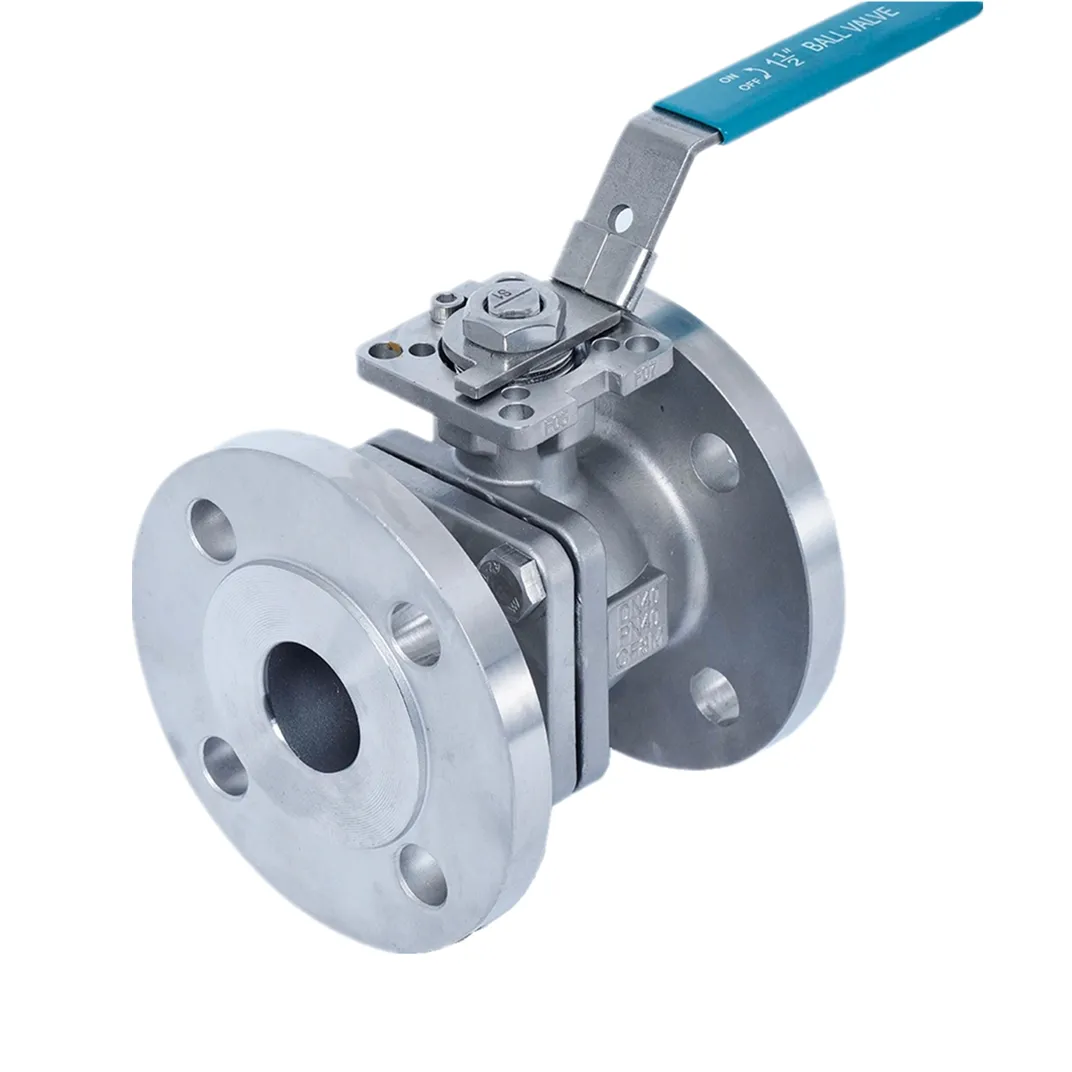

Fonctionnement du levier avec dispositif de verrouillage, actionneur pneumatique ou électrique
Casting d'investissement

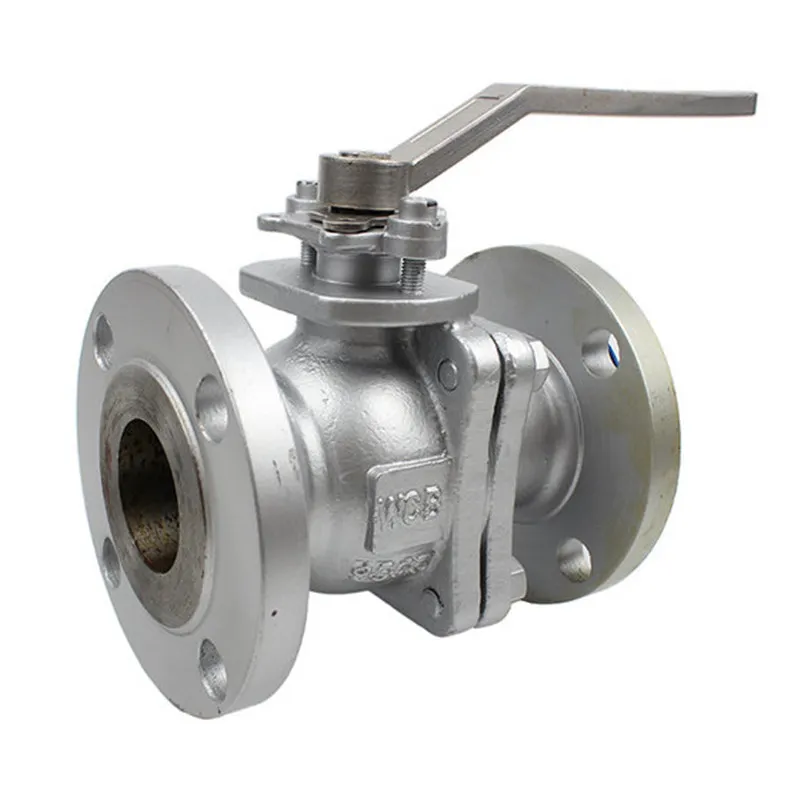

Matériau: carbone en acier WCB / din1.0619

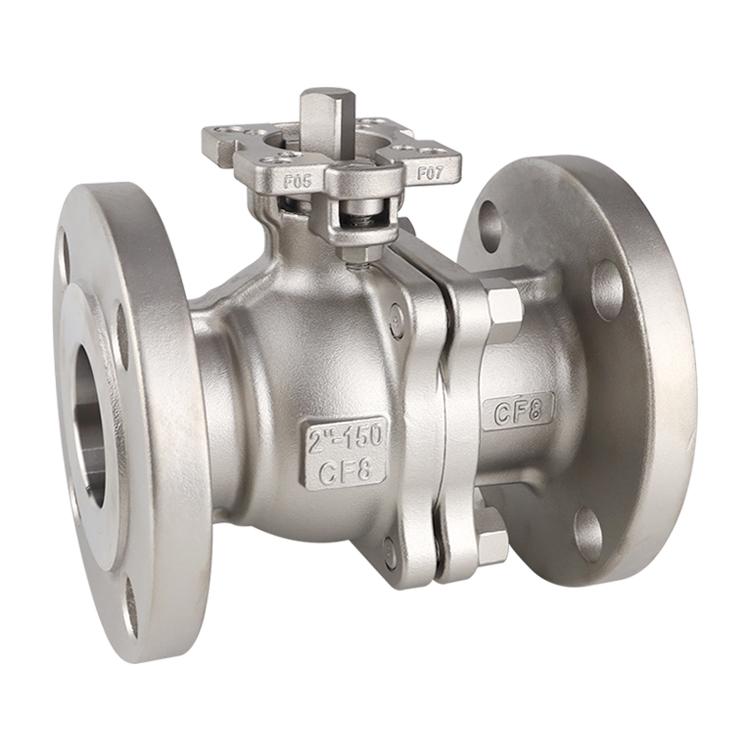

Acier inoxydable 304 / 1.4308
Acier inoxydable 316 / 1.4408
Convient: eau, pétrole, gaz
| 1 | Corps | WCB / CF8 / CF8M | 9 | Coussinets | WCB / CF8 / CF8M |
| 2 | Siège | Ptfe | 10 | Emballage | WCB / CF8 / CF8M |
| 3 | Balle | SS304 / SS316 | 11 | Tige | SS304 / SS316 |
| 4 | Boulon | SS304 / SS316 | 12 | Glande | SS304 / SS316 |
| 5 | Laveuse de printemps | SS304 / SS316 | 13 | Noix | SS304 / SS316 |
| 6 | Noix | SS304 / SS316 | 14 | Laveuse de printemps | SS304 / SS316 |
| 7 | Capuchon | WCB / CF8 / CF8M | 15 | Levier | SS |
| 8 | Joint | WCB / CF8 / CF8M |
| NPS | DN | L | D | D1 | D2 | b | t | Z-φd |
| 1/2 " | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-F16 |
| 3/4 " | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-F16 |
| 1 " | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-F16 |
| 11/4 " | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-F16 |
| 11/2 " | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-F16 |
| 2 " | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-F19 |
| 21/2 " | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-F19 |
| 3 " | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-F19 |
| 4 " | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-F19 |
| 5 " | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-F22 |
| 6 " | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-F22 |
| 8 " | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-F22 |
| 10 " | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-F25 |
| 12 " | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-F25 |
| 14 " | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-F29 |
| 16 " | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-F29 |
| NPS | DN | L | D | D1 | D2 | b | t | Z-φd |
| 1/2 " | 15 | 140 | 95 | 66.7 | 34.9 | 14.5 | 1.6 | 4-F16 |
| 3/4 " | 20 | 152 | 115 | 82.6 | 42.9 | 16 | 1.6 | 4-F19 |
| 1 " | 25 | 165 | 125 | 88.9 | 50.8 | 17.5 | 1.6 | 4-F19 |
| 11/4 " | 32 | 178 | 135 | 98.4 | 63.5 | 19.5 | 1.6 | 4-F19 |
| 11/2 " | 40 | 190 | 155 | 114.3 | 73 | 21 | 1.6 | 4-F22 |
| 2 " | 50 | 216 | 165 | 127 | 92.1 | 22.5 | 1.6 | 8-F19 |
| 21/2 " | 65 | 241 | 190 | 149.2 | 104.8 | 25.5 | 1.6 | 8-F22 |
| 3 " | 80 | 282 | 210 | 168.3 | 127 | 29 | 1.6 | 8-F22 |
| 4 " | 100 | 305 | 255 | 200 | 157.2 | 32 | 1.6 | 8-F22 |
| 5 " | 125 | 381 | 280 | 235 | 185.7 | 35 | 1.6 | 8-F22 |
| 6 " | 150 | 403 | 320 | 269.9 | 215.9 | 37 | 1.6 | 12-F22 |
| 8 " | 200 | 502 | 380 | 330.2 | 269.9 | 41.5 | 1.6 | 12-F25 |
| 10 " | 250 | 568 | 445 | 387.4 | 323.8 | 48 | 1.6 | 16-F29 |
| 12 " | 300 | 648 | 520 | 450.8 | 381 | 51.0 | 1.6 | 16-F32 |
| 14 " | 350 | 762 | 585 | 514.4 | 412.8 | 54.0 | 1.6 | 20-F32 |
| 16 " | 400 | 838 | 650 | 571.5 | 469.9 | 57.5 | 1.6 | 20-F35 |
