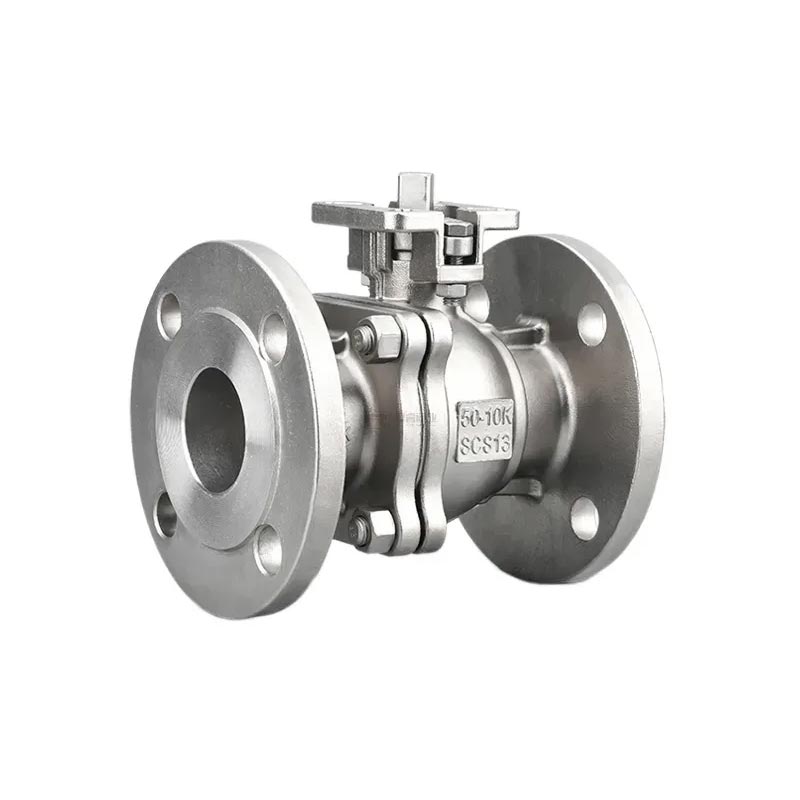

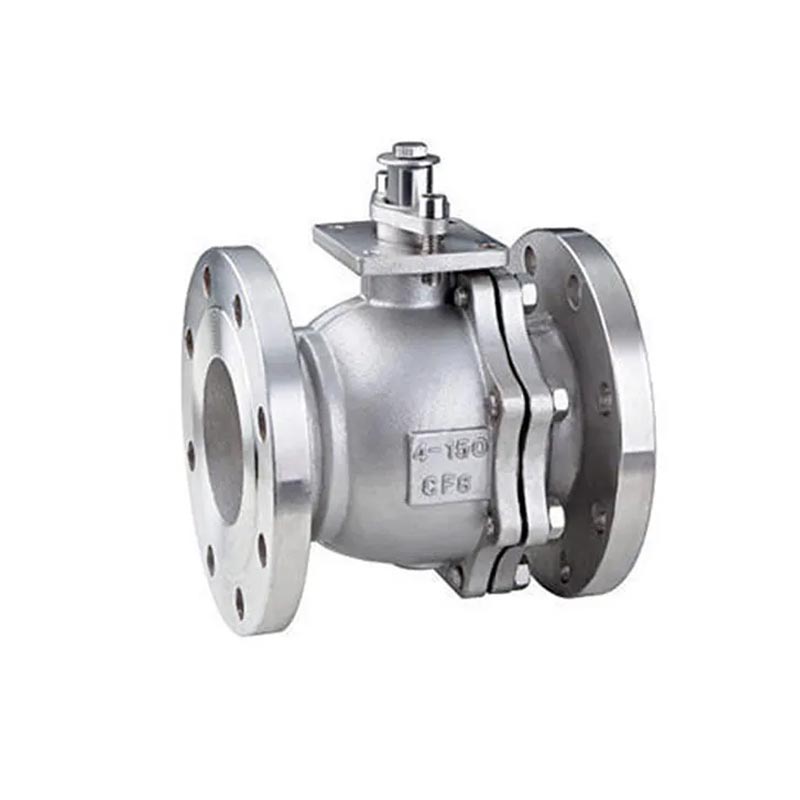

La soupape à billes à bille à bride Joepai de haute qualité a un excellent scellement stabilité et résistance structurelle, ce qui en fait la principale valve du liquide Contrôle des industries alimentaires, pharmaceutiques et chimiques
1. Laissez une position pour que la poignée de soupape tourne.
2. Ne peut pas être utilisé pour la limitation.
3. Les vannes à billes avec des mécanismes de transmission doivent être installées verticales.
Plage de pression: 10k
Dimensions face à face: JIS 2002-2000
Dimensions de fin de bride: JIS B2212-1999
Conception: ANSI 16.34
Test: GB / T13927-1992
Port complet, pavé de montage direct ISO5211
Conception de la tige anti-explosion
Fonctionnement du levier avec dispositif de verrouillage, actionneur pneumatique ou électrique
Norme matérielle: S45C / ASTM A216 GR-WCB / DIN1.00619
SS316 / ASTM A351 GR-CF8M / DIN1.4408
SS304 / ASTM A351 GR-CF8 / DIN1.4308
Cette fonction résout complètement le problème des vannes traditionnelles affectant Scellant en raison de la friction entre les surfaces d'étanchéité.
Les soupapes à billes à bride en acier inoxydable installées sur les pipelines peuvent être directement inspectées et réparées en ligne, ce qui peut réduire efficacement les temps d'arrêt de l'équipement et réduire les coûts.
Éliminer la question de l'élévation anormale de la pression dans le milieu de la chambre de la valve affectant la sécurité pendant l'utilisation.
La tige de soupape spécialement conçue peut être facilement ouverte et fermée avec juste une petite vanne en roue à main.
Les vannes s'appuient sur la force mécanique fournie par la tige de soupape pour appuyer Balle Cosdge sur le siège de soupape pour le scellement, garantissant que le scellement Les performances de la valve ne sont pas affectées par les changements de pression du pipeline la différence et les performances d'étanchéité fiables sont garanties sous diverses conditions de travail.
Lorsque la sphère s'incline loin du siège de soupape, le liquide dans le pipeline passe uniformément le long de la surface d'étanchéité de la sphère à un angle à 360 °, ce qui non seulement élimine le parc local du siège de soupape à grande vitesse liquide, mais emporte également les substances accumulées sur le scellement Surface, atteignant le but de l'autonomie.
| 1 | Corps | SUS304 / SUS316 / WCB | 8 | Tige | SUS304 / SS |
| 2 | Siège | Ptfe | 9 | Laveuse de poussée | Ptfe |
| 3 | Balle | SUS304 / SUS316 / SS | 10 | Emballage | Ptfe |
| 4 | Boulon | SUS304 / SS | 11 | Glande | SUS304 / SS |
| 5 | Joint | Ptfe | 12 | Noix de tige | SUS304 / SS |
| 6 | Noix | SUS304 / SS | 13 | Poignée | SUS304 / SS |
| 7 | Capuchon | SUS304 / SUS316 / WCB |
| DN | A | F | G | K | T | H | C | D | E | h | N | M | Rampe | RB | R2 | R1 | S |
| 1/2 " | 15 | 48.8 | 70 | 95 | 11 | 1 | 107 | 73 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 18 | 54 | 75 | 100 | 13 | 1 | 117 | 76 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 24 | 66 | 90 | 125 | 13 | 1 | 127 | 86 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 77 | 100 | 135 | 14 | 2 | 137 | 91 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 36 | 85 | 105 | 140 | 14 | 2 | 165 | 119 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 96 | 120 | 155 | 14 | 2 | 177 | 127 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 21/2 " | 62 | 116 | 140 | 175 | 16 | 2 | 188.5 | 136 | 240 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 3 " | 78 | 126 | 150 | 185 | 16 | 2 | 203.5 | 164 | 260 | 17 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 17 |
| 4 " | 100 | 151.8 | 175 | 210 | 16 | 2 | 228 | 178 | 320 | 19 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 19 |
