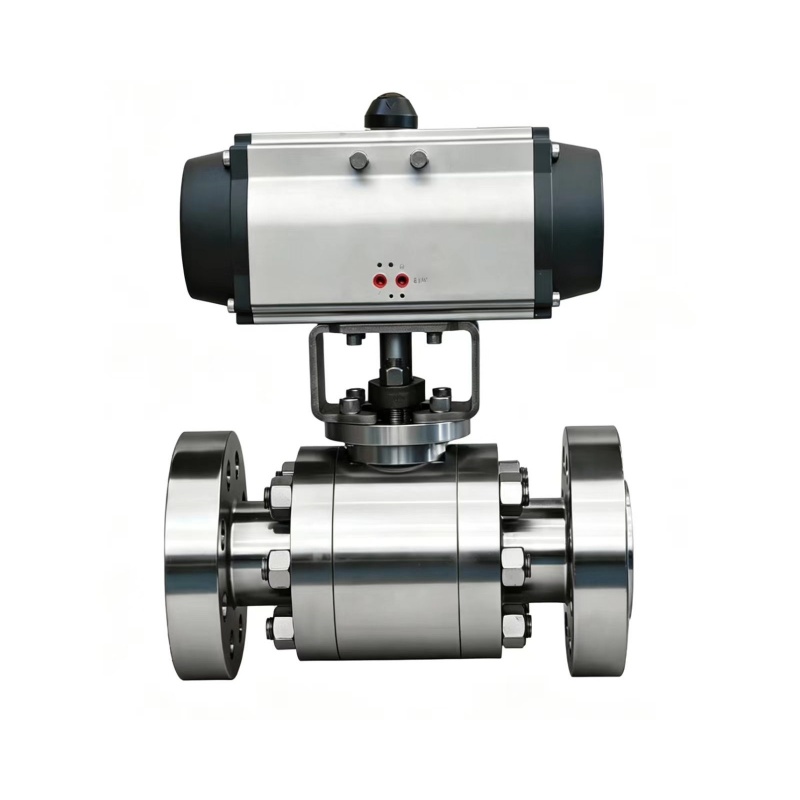

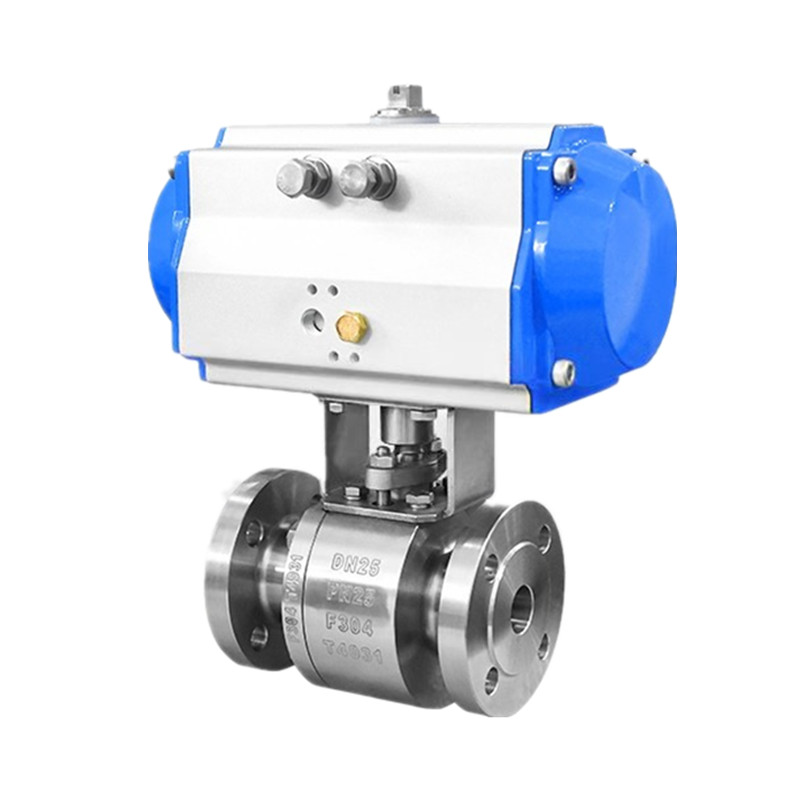

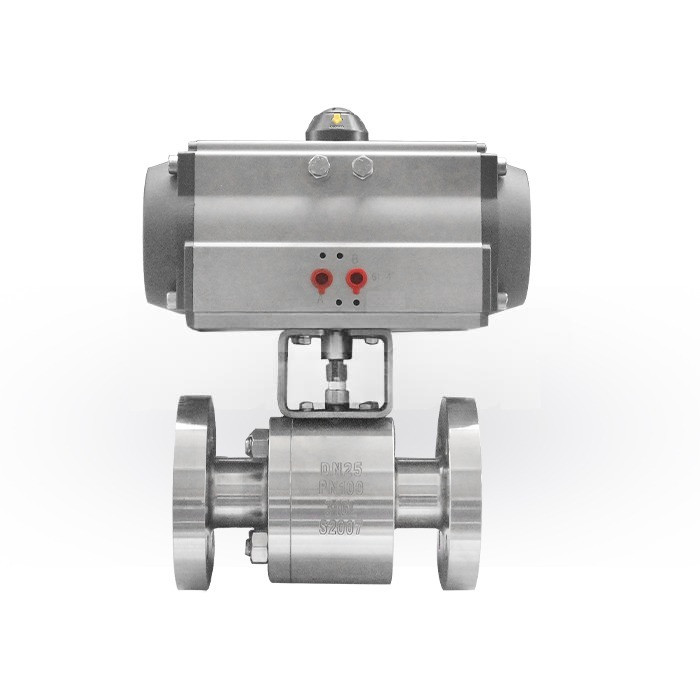

Vannes à bille haute pression à commande pneumatique

Les robinets à tournant sphérique haute pression à commande pneumatique fournis par JOEPAI sont dotés d'une structure à bille flottante sans arbre serrée par des sièges de vanne doubles. Adoptant le mode de conduite pneumatique, il réalise une commutation automatique à distance rapide, stable et économique, une distribution du débit et un réglage de la direction du débit moyen sur les canalisations industrielles. Cette vanne est équipée d'une étanchéité de tige fiable, d'une sécurité incendie, de performances antistatiques, d'un soulagement automatique de la pression et d'un mécanisme de verrouillage. Il présente une structure compacte, une résistance à haute pression et une excellente résistance à la corrosion, largement applicable aux domaines chimiques, pétroliers, du gaz naturel, de la métallurgie et à d'autres domaines, particulièrement adapté aux conditions de travail difficiles avec un milieu de sulfure d'hydrogène, des impuretés et des gazoducs fortement corrosifs.

Avantages de la conception

Les robinets à tournant sphérique haute pression à commande pneumatique sont conçus pour réguler les fluides et les gaz tout en supportant des environnements de travail à haute pression extrême, capables de supporter des pressions de fonctionnement allant jusqu'à des milliers de PSI. Fabriqués à partir d'acier inoxydable, d'acier au carbone et d'autres matériaux en alliage à haute résistance, ils présentent des performances d'étanchéité supérieures et une durabilité exceptionnelle, garantissant un fonctionnement stable et étanche en service haute pression.

Lors de la sélection des vannes, il est essentiel de distinguer les différences de processus entre les vannes à bille forgées et moulées. Les deux types commencent par une conception professionnelle personnalisée pour répondre aux diverses demandes d'exploitation sur site, et sont disponibles dans de nombreuses spécifications pour une sélection flexible. Nos robinets à tournant sphérique forgés couvrent des tailles complètes, des classes de pression et des combinaisons de garnitures internes ; parmi eux, les robinets à tournant sphérique forgés robustes ont un calibre allant de ½ pouce à 20 pouces, avec des niveaux de pression allant de ANSI 150# à 1500#.

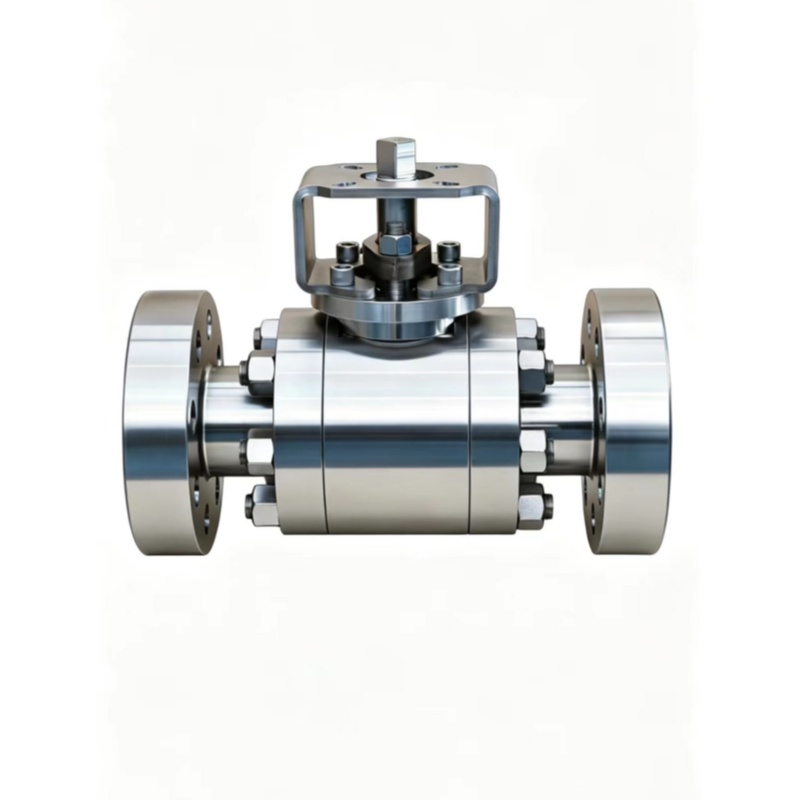

Après confirmation de la conception, des techniciens professionnels effectuent un traitement de forgeage de précision. Grâce au forgeage à chaud et au formage mécanique, les matériaux métalliques sont façonnés en composants de vannes denses et de haute rigidité. Le forgeage intégral des corps de vanne et des pièces internes du noyau améliore considérablement la résistance structurelle globale, permettant aux vannes de maintenir des performances de service stables et fiables dans des conditions de travail difficiles et sévères.

Fonctionnalité

Type de boule flottante

Corps divisé, corps en 2 ou 3 pièces

Dispositif antistatique ;

Sécurité incendie selon API607

Dispositif de verrouillage ;

Tige anti-éruption

Type d'étanchéité bidirectionnelle

Fonctionnement : levier, engrenage, actionneur pneumatique, hydraulique et électrique.

Normes de conception

Spécification des performances

Ces robinets à tournant sphérique haute pression à commande pneumatique sont conçus pour une large gamme d'applications industrielles, offrant des pressions nominales flexibles, plusieurs options de matériaux de corps et une large adaptabilité à la température. La vanne offre une étanchéité bidirectionnelle fiable et est disponible avec diverses méthodes d'actionnement pour s'adapter aux systèmes de contrôle manuels et automatisés.

FAQ

1. Qu'est-ce qu'un robinet à tournant sphérique haute pression à commande pneumatique ?

Il s'agit d'une vanne industrielle qui utilise de l'air comprimé pour entraîner l'actionneur, faisant tourner la bille pour ouvrir, fermer ou réguler le débit. Les vannes JOEPAI sont dotées d'une structure à bille flottante sans arbre avec des sièges doubles, permettant une commutation automatique rapide, stable et à distance pour les applications chimiques, pétrolières, de gaz naturel et métallurgiques.

2. À quelles normes de conception les robinets à tournant sphérique JOEPAI sont-ils conformes ?

Nos vannes sont conçues et fabriquées selon les normes API 6D, API 608, BS 5351, DIN 3357 et JIS B2071, avec des dimensions face à face conformes à ASME B16.10/DIN 3202/JIS B2002, des extrémités à brides conformes à ASME B16.5/B16.47/DIN 2543-2501/JIS B2220 et tests selon API 598/API 6D/DIN 2401/JIS B2003.

3. Quelles plages de pression, de température et de taille sont disponibles ?

Pression : 150LB – 600LB / PN16 – PN100 / 10K – 60KTempérature : –29℃ ~ 180℃ (standard), –29℃ ~ 425℃ (haute température), –40℃ ~ 540℃ (extrême)Taille : 1/2" – 2" (DN15 – DN50) standard ; vannes forgées jusqu'à 20" avec ANSI 150# – 1500# disponibles.

4. Quels matériaux sont proposés pour les corps de vannes ?

Nous fournissons des aciers au carbone (A105, LF2), des aciers inoxydables (F304/F316/L) et des alliages hautes performances, notamment Hastelloy, Super Duplex, Inconel, C95500 (bronze aluminium) et Alloy 20, garantissant une excellente résistance à la corrosion pour les fluides agressifs comme le H₂S, les boues et les flux chimiques.

5. Les vannes JOEPAI sont-elles ignifuges et antistatiques ?

Oui. Toutes les vannes sont dotées d'une conception ignifuge certifiée API 607 ​​et d'un dispositif antistatique qui assure la continuité électrique entre la bille, la tige et le corps, évitant ainsi les risques d'étincelles statiques dans les environnements inflammables.6. Quelles sont les options d'actionnement disponibles ?

Nous proposons un levier (manuel), un opérateur à engrenages, un actionneur pneumatique, un actionneur hydraulique et un actionneur électrique – tous personnalisables avec des accessoires tels que des électrovannes, des positionneurs, des interrupteurs de fin de course et des unités de rappel à ressort de sécurité.
