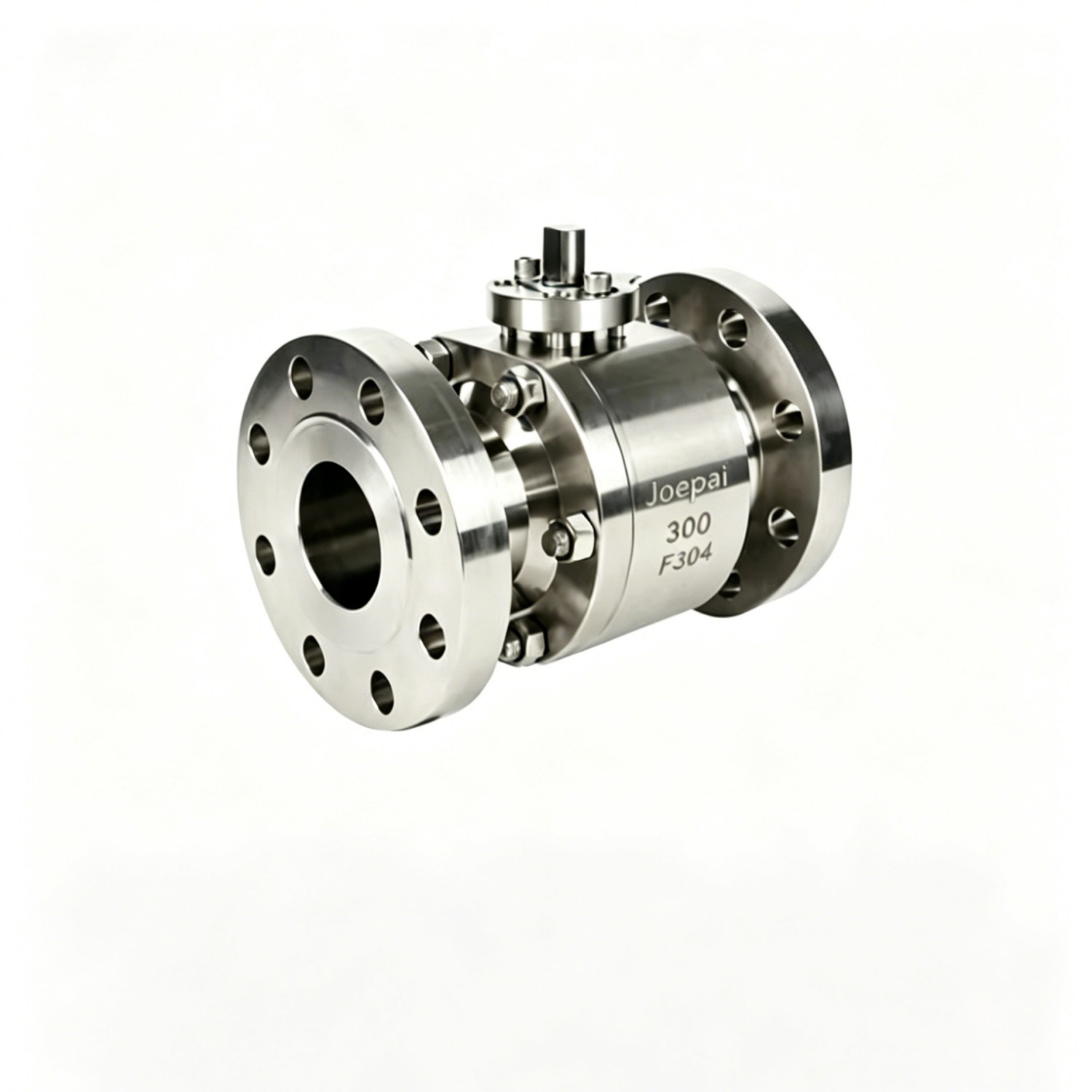

Robinet à tournant sphérique à bride ANSI haute pression en acier forgé

JOEPAI se concentre sur le personnalisé pour Robinet à bille à bride ANSI haute pression en acier forgé, avec une riche expérience OEM et international enregistrements correspondants au projet. Dans les applications industrielles impliquant des conditions difficiles telles que des pressions élevées, des températures élevées ou des milieux corrosifs, les vannes à bille forgées constituent souvent un choix plus fiable que les vannes coulées. Contrairement à la plupart des robinets à tournant sphérique qui utilisent des procédés de moulage, les robinets forgés améliorent considérablement leur résistance structurelle et leur résistance à la pression grâce à une méthode de fabrication unique. Choisissez un robinet à tournant sphérique forgé pour les conditions difficiles où la sécurité, la fiabilité et la résistance maximale ne sont pas négociables.

Avantages de la conception

Les robinets à tournant sphérique haute pression sont conçus pour contrôler et résister à des fluides ou des gaz sous des pressions élevées, supportant généralement des pressions de service allant de centaines à des milliers de livres par pouce carré (psi). Ces vannes sont fabriquées à partir d'acier inoxydable, d'acier au carbone et d'autres alliages à haute résistance pour garantir un fonctionnement sans fuite et sans problème dans des conditions de haute pression, avec d'excellentes performances d'étanchéité et une excellente durabilité.

Lors de la sélection d’un robinet à tournant sphérique forgé, il est important de comprendre en quoi son processus de fabrication diffère de celui des robinets moulés. Semblable aux vannes coulées, la production d'une vanne à bille forgée commence par une conception détaillée et une ingénierie adaptée aux exigences opérationnelles spécifiques. Les clients ont la possibilité de choisir parmi différents paramètres de conception pour répondre aux besoins de leur application. Nous proposons des robinets à tournant sphérique forgés dans plusieurs tailles, pressions nominales, qualités de matériaux et configurations de garnitures. Par exemple, nos robinets à tournant sphérique forgés pour usage sévère sont disponibles dans des tailles de ½" à 20", avec des classes de pression allant de ANSI 150# à 4500#.

Une fois la conception de la vanne finalisée, nos techniciens qualifiés procèdent au processus de forgeage. Le forgeage consiste à appliquer une force mécanique, souvent combinée à de la chaleur, pour façonner le métal en composants denses et à haute résistance. Le corps de la vanne et les pièces internes sont forgés, ce qui donne lieu à des vannes exceptionnellement robustes et robustes qui offrent des performances fiables même dans les conditions les plus exigeantes.

Fonctionnalité

Bille pleine flottante, passage intégral ou passage réduit.

Support de montage ISO5211 pour option actionneurOption dispositif de verrouillage.

Conception de tige anti-éruption.

Conception antistatique et conception anti-incendie API 607 ​​disponibles

Type d'étanchéité bidirectionnelle

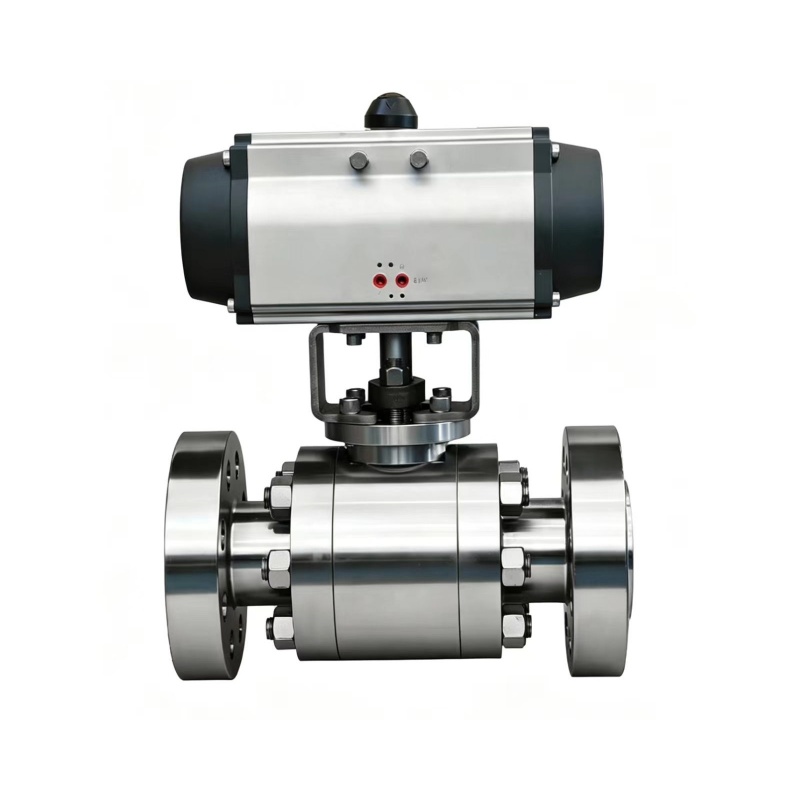

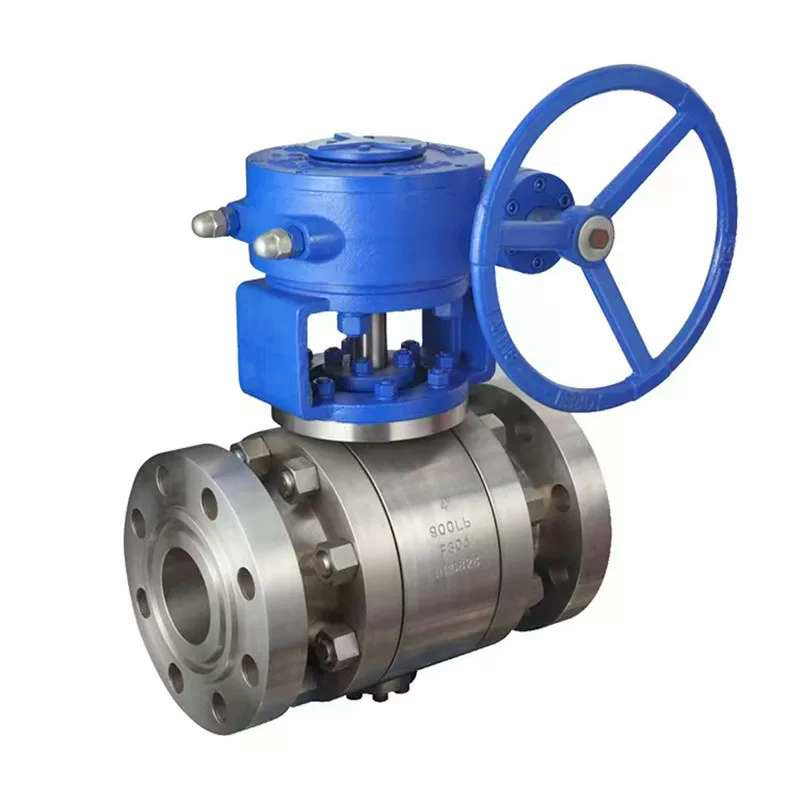

Fonctionnement : Volant, roue à vis sans fin, actionneur pneumatique et actionneur électrique.

Normes de conception

Norme de conception : API 6D, API 608, BS 5351/DIN3357/JIS B2071
Face à face : ASME B16.10/DIN3202/JIS B2002
Extrémités à bride : ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Test et inspection : API 598, API 6D/DIN2401/JIS B2003

Spécification des performances

Pression nominale : 150LB-600LB/PN16~PN100/10K~60K)
Test de résistance : 1,5PNTaille : 1/2''-2''(DN15~DN50)
Matériau principal du corps de vanne : A105, F304, F316, acier inoxydable duplex
Milieu approprié : eau, vapeur, huile, contenant des fibres, petit solide particules, boues, etc.
Température appropriée : -29 ℃ ~ 180 ℃ ; -29 ℃ ~ 425 ℃ ; -40 ~ 540 ℃.

Dimensions principales

Cfille 150KG                                                                                                                                                                                                                                                                                                                                Unité：mm

Cfille 300KG                                                                                                                                                                                                                                                                                                                     Unité：mm

Cfille 600KG                                                                                                                                                                                                                                                                                                                       Unité：mm

NPS	DN	d	L			BRIDE						W	H
			FR	RTJ	PC	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
