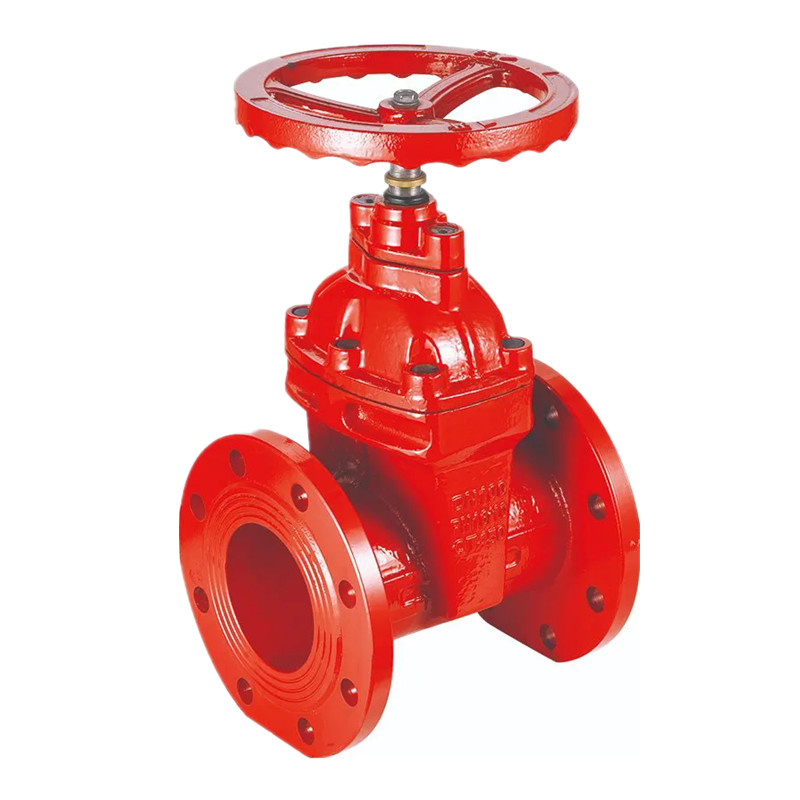

Le robinet-vanne à siège résilient à tige non montante pour la lutte contre l'incendie offre une solution de contrôle de débit efficace spécialement conçue pour les systèmes de protection incendie où l'espace vertical est limité. Ces vannes à tige non montante présentent une conception compacte qui maintient des dimensions externes constantes tout en offrant des performances fiables dans les applications exigeantes de sécurité incendie. Les vannes à siège résilient intègrent un joint élastomère avancé qui garantit une fermeture étanche aux bulles et des capacités d'étanchéité supérieures, même après de longues périodes d'inactivité. Conçues avec une construction en fonte durable et un revêtement époxy résistant à la corrosion, les vannes de lutte contre l'incendie résistent à des conditions environnementales difficiles tout en restant prêtes à fonctionner. La conception de connexion à brides des vannes à tige non montante facilite une installation simple et garantit une intégration sécurisée avec les réseaux de tuyauterie de protection incendie.
Tige non montante, économise de l'espace d'installation.
3 joints toriques d'étanchéité, zéro fuite, sécurité et fiabilité.
Conception de bague autolubrifiante, empêche la rouille et endommage les joints toriques pour provoquer des fuites, entretien en ligne facile, même sous pression.
Rouler et extruder le filetage de la tige par une machine à pression, augmenter la surface solide et lisse de la tige, réduire la friction et le couple.
Cale avec rail de guidage en plastique sur deux côtés, réduit la friction, réduit le couple.
Remplaçable, chaque cale peut être utilisée pour différents corps.
Caoutchouc EPDM de haute qualité et surface époxy, résistant à la corrosion.
Aucun espace à l'intérieur de la vanne, aucun déchet ou pierre ne sera évacué vers l'aval.
Passage intégral, siège résilient, aucune perte de charge d'eau.
Poudre époxy Akzo Nobel appliquée électrostatiquement en interne et en externe.
Actionné par volant.
Matériau du corps en fonte ductile de haute qualité, avec un taux de sohéroïdisation du carbone d'au moins 80 %, la résistance à la traction est de 60 000 pai, une limite d'élasticité de 40 000 psi, solide et sûre ;
Caoutchouc EPDM de haute qualité avec approbation WRAS, conforme à la norme BS EN 681-1:1996 Joints élastomères, peut être utilisé pour l'eau potable ;
Poudre époxy de haute qualité approuvée par Akzo Nobel Allemagne WRAS et WRC avec une épaisseur de revêtement de 200 à 400 microns, conforme à la norme BS6920-1:2000.
| Article | Pouce | DN | L | H1 | D1 | D2 | D | s-d | KG |
| 1 | 2″ | 50 | 178 | 220 | 99 | 125 | 165 | 4-19 | 8.6 |
| 2 | 21/2″ | 65 | 190 | 240 | 118 | 145 | 185 | 4-19 | 11.5 |
| 3 | 3″ | 80 | 203 | 290 | 132 | 160 | 200 | 8-19 | 14 |
| 4 | 4″ | 100 | 229 | 330 | 156 | 180 | 220 | 8-19 | 18.3 |
| 5 | 5″ | 125 | 254 | 375 | 184 | 210 | 250 | 8-19 | 22.6 |
| 6 | 6″ | 150 | 267 | 420 | 211 | 240 | 285 | 8-23 | 30 |
| 7 | 8″ | 200 | 292 | 500 | 266 | 295 | 340 | 12-23 | 46.5 |
| 8 | 10″ | 250 | 330 | 610 | 319 | 355 | 405 | 12-28 | 87.6 |
| 9 | 12″ | 300 | 356 | 720 | 370 | 410 | 460 | 12-28 | 110.5 |
| 10 | 14″ | 350 | 381 | 920 | 429 | 470 | 520 | 16-28 | 207.7 |
| 11 | 16″ | 400 | 406 | 940 | 480 | 525 | 580 | 16-31 | 215.8 |
| 12 | 18″ | 450 | 432 | 1150 | 548 | 585 | 640 | 20-31 | 387 |
| 13 | 20″ | 500 | 457 | 1350 | 609 | 650 | 715 | 20-34 | 438 |
| 14 | 24″ | 600 | 508 | 1500 | 720 | 770 | 840 | 20-37 |
621 |
| Nom: | Vanne à vanne à siège résilient à tige non montante |
| Taille: | DN40-1200 ou 1,5-48' ou plus |
| Pression de service : | PN10/16/20/25, 150LB-2500LB |
| Température appropriée : | -45c~150c |
| Standard: | (1)Conception et fabrication : DIN3352, BS5163, BS5150, ANSI B16.34,EN593, GB, T12238 (2)Connexion d'extrémité : ANSI B 16.1, ASME B16.5, B16.47, B16.25, B16.34, JISB2212-JISB2214, DIN2543-2550, EN1092, AS2129, ISO 5211. (3) Épaisseur de paroi : BS1868 (4) Face à face (bout à bout) : EN 558, ASME B16.10, DIN3202, ISO5752, JIS, MSS, BS5155 (5)Inspection et test :EN12266-1, BS6755,ISO5208 |
| Matériel pour les pièces principales : | (1) Corps : CI, DI, WCB, ALB, CF8, CF8M (2) Disque : DI, ALB, C95400, disque doublé de caoutchouc, 1.2501, 1.4529, CF8M, CF8, Hastelloy (3)Tige : SS416, SS410, SS304, SS431 (4) Siège : NR, Hypalon, EPDM, néoprène, NBR, EPDM résistant à l'usure, silicium, EPDM résistant à la chaleur, WhiteNBR, WhiteEPDM, EPDM, PTFE |
| Revêtement: | Revêtement époxy lié par fusion |
| Type de connexion : | Type à bride, type à emboîtement, type à joint mécanique, type à extrémités lisses |
| Scellage: | Joint souple ou siège métal sur métal, Graphite flexible |
| Opération: | Manuel, Pheunatique, Électrique, Hydraulique et Pnewmatic-Hydraul |
| Support approprié : | Air, eau, eaux usées, vapeur, gaz de houille, pétrole |
| Conditionnement: | Exporter des caisses en polywood, ou selon les exigences des clients |
| Application: | Eau douce, eaux usées, eau de mer, air, vapeur, aliments, médicaments, huiles. Acides, alcalis, sel, etc. |

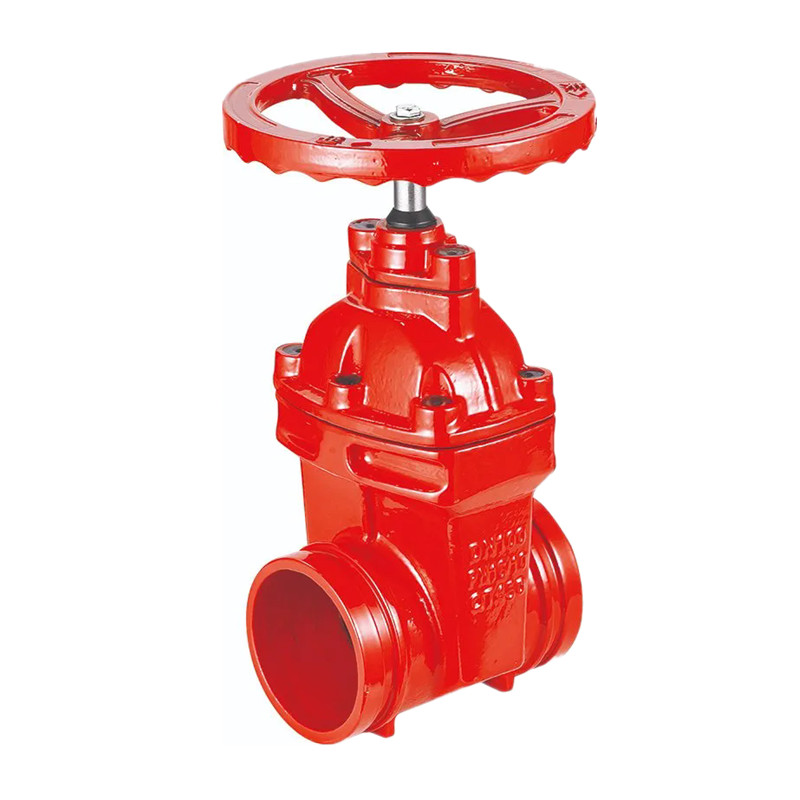

Connexions rainurées :
Préparez les tuyaux en vous assurant qu'ils ont des extrémités rainurées compatibles avec les raccords rainurés de la vanne
Connectez la vanne aux tuyaux à l'aide de raccords rainurés. Suivez les directives du fabricant pour connaître les procédures d'installation appropriées.
Connexions à brides :
Une installation correcte du robinet-vanne à bride et à siège résilient à tige non montante nécessite une attention particulière à l'orientation, au support et à l'accessibilité. Les ingénieurs en protection incendie recommandent d'installer le robinet-vanne de lutte contre l'incendie avec un espace suffisant autour du mécanisme de l'arcade pour permettre une inspection visuelle complète de la position de la tige. Le robinet-vanne OS&Y doit être soutenu indépendamment à proximité des raccords à brides pour éviter une contrainte excessive sur le corps du robinet. Les équipes d'installation doivent vérifier que le robinet-vanne de protection incendie est positionné avec la tige verticale ou à moins de 15 degrés de la verticale pour garantir un bon fonctionnement et une indication visuelle précise de la position du robinet.La vanne peut être positionnée pour autoriser ou bloquer l'écoulement de l'eau dans le système de tuyauterie d'incendie. En cas d'urgence, la vanne peut être rapidement fermée pour contrôler le débit et diriger l'eau vers des zones spécifiques.
Inspectez périodiquement la vanne pour vous assurer qu’elle est en bon état de fonctionnement. Vérifiez tout signe d’usure, de dommage ou de fuite.
Effectuer des tests réguliers sur l’ensemble du système de protection incendie, y compris la vanne, pour garantir son bon fonctionnement. Cela peut inclure des tests de pression et des tests de débit.
En cas d'incendie, la vanne peut faire partie d'un système automatisé ou manuel pour contrôler le débit d'eau vers la zone touchée. Suivez toujours les directives du fabricant et respectez les codes locaux de protection contre l'incendie lors de l'installation et de l'entretien des vannes dans les systèmes de tuyauterie d'incendie. Des inspections et des tests réguliers sont essentiels pour garantir la fiabilité du système en cas d'urgence. Si vous n'êtes pas familier avec les installations de systèmes de protection incendie, il est conseillé de consulter un professionnel ou une personne expérimentée dans ce domaine pour obtenir des conseils.
