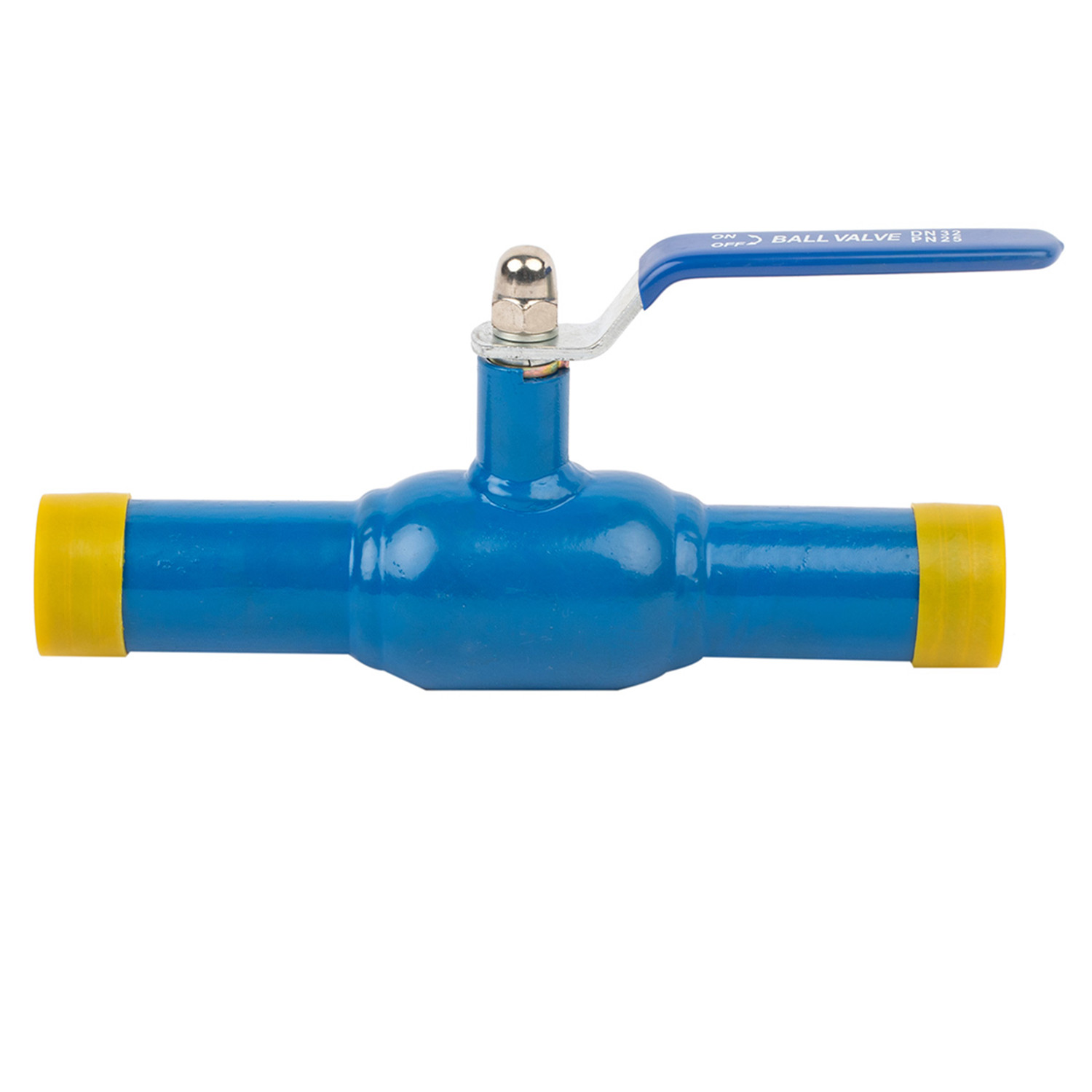

La vanne à billes à blindage gossé avec un alésage réduit fabriqué en Chine est construite avec Anneaux d'étanchéité PTFE carbonisés et ressorts à disques, qui fournissent un excellent Adaptabilité aux variations de pression et de température. Cette conception assure Fuite zéro dans les plages de pression et de température spécifiées.
1. Le corps de soupape est soudé à partir de tuyaux en acier.
2. Le pavé à billes est fait de polytétrafluoroéthylène renforcé.
3. La tige de soupape adopte la conception anti-explosion.
4. Plage de températures: - 60-200 ℃
5. Mode de conduite: manuel ou ver
Corps: ST37.0 / A106 / Steel 20
Balle: ss304
STEME: 2CR13
Joint de tige: FPM ou Viton
Sceau à balle: RPTFE (PTFE + C)
La hauteur de la tige et la dimension face à face selon le client
exigences.
Pipelines pétrolières et gaz, pipelines de gaz naturel liquéfié (GNL), pétrole et gaz
équipement sur le terrain
Système de contrôle pour les liquides corrosifs et les liquides de gaz
Pipelines de vapeur à haute température et à haute pression, à l'eau de la chaudière
pipelines
Système de contrôle de fluide métallique à haute pression fondu
Contrôle du fluide des plates-formes offshore et des systèmes de pipeline de navires
Contrôle du fluide des eaux usées industrielles et des pipelines d'égouts
Lors de la commande, veuillez fournir le détail du modèle de soupape, de la pression nominale, du diamètre nominal, de la pression de travail, de la température de travail, du débit maximum, des supports, du chemin de l'installation.
Norme de connexion de la valve et du pipeline.
| 1 | Corps | AISI 20 | 6.2 | Vis de l'hexagone | 8.8 |
| 2 | Prise | AISI 20 | 6.3 | Joint torique | Faston |
| 3 | Balle | 304 | 6.4 | Portage sans oids | 304 + PTFE |
| 4.1 | Bague de support | A105 | 6.5 | Bouchon de vidange | 20CR13 |
| 4.2 | Siège | Ptfe-c | 7.1 | Tuyau de branche | AISI 20 |
| 4.3 | Joint torique | Faston | 7.2 | Glande supérieure | A105 |
| 4.5 | Printemps | 17-7ph | 7.3 | Joint torique | Faston |
| 5.1 | Tige | 20CR13 | 7.4 | Joint | Rpte |
| 5.2 | Portage sans oids | 304 + PTFE | 7.5 | Emballage | 20CR13 |
| 5.3 | Joint de poussée | Ptfe | 7.5 | Vis de l'hexagone | 8.8 |
| 5.4 | Joint torique | Faston | 7.6 | Projection de la pince | 65.m |
| 5.5 | Joint torique | Faston | 41 | Actuateur | |
| 5.6 | Touche plate | AISI 1045 | 42 | Boulon | 8.8 |
| 6.1 | Base | A105 | 43 | Noix | 8 |
