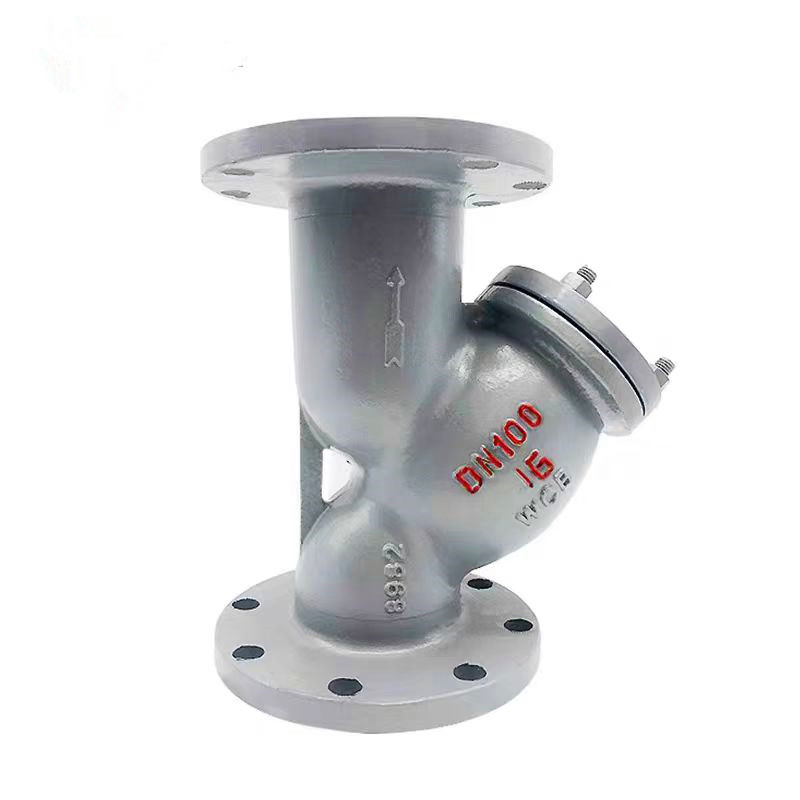

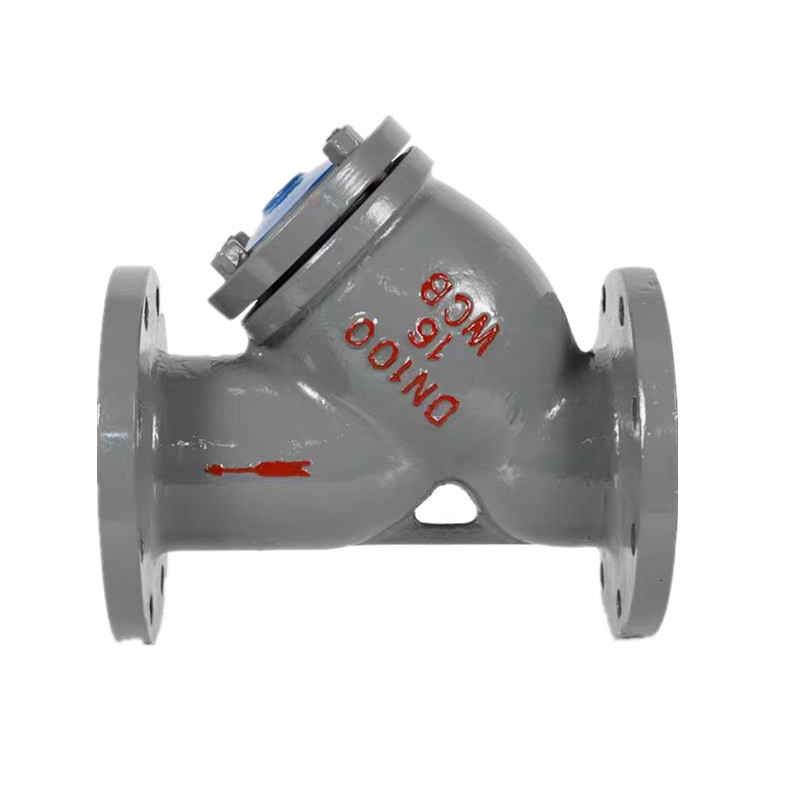

DIN PN16 ACIER DU CARBON AVEC DE TYPE Y

Joepai din pn16 en acier à carbone à bride y La variété de type y est un dispositif avancé dans les systèmes de pipeline pour Transport des médias. Sa fonction consiste à filtrer les impuretés mécaniques dans le des milieux, comme la rouille, les particules de sable et les petites quantités de particules solides eaux usées, pour protéger les accessoires du pipeline de l'équipement contre l'usure et blocage et assurer le fonctionnement normal de l'équipement. Quand le Le fluide entre dans la cartouche filtrante avec une certaine spécification du filtre Écran, ses impuretés sont bloquées et le filtrat propre est libéré de la sortie du filtre. Lorsque le nettoyage est nécessaire, retirez simplement le Cartouche filtrante détachable, traitez-la et réinstallez-la. Par conséquent, c'est Extrêmement pratique à utiliser et à entretenir.

Caractéristiques:

1) Taille: (DN15) 1/2 "- (DN300) 12"

2) Matériel: 304 (CF8), 316 (CF8M), WCB

3) Pression: PN16

4) Medium approprié: eau, huile, air et un liquide corrosif, etc.

5) Plage de températures: -196ºC à 200 ° C

6) Connexion: Bride

7) Casting: Investissement

8) Norme de conception: votre

Principe de travail

La passoire à flancs à Din est en forme de Y, avec une extrémité permettant de l'eau et d'autres les fluides pour passer et l'autre fin à régler les déchets et les impuretés. Il est généralement installé à l'entrée des soupapes de réduction de la pression, relief vannes, soupapes de niveau d'eau ou autre équipement pour éliminer les impuretés du l'eau et protéger le fonctionnement normal des vannes et de l'équipement. L'eau à être traité par le filtre entre dans le corps à travers l'entrée et les impuretés dans le dépôt d'eau sur l'écran de filtre en acier inoxydable, résultant en un différence de pression. En surveillant la différence de pression entre l'entrée et la sortie à travers un interrupteur de pression différentielle, lorsque la pression La différence atteint la valeur définie, le contrôleur électronique envoie des signaux à la soupape de commande hydraulique et le moteur de conduite, déclenchant ce qui suit Actions: Le moteur entraîne la brosse pour tourner, le nettoyage de l'élément filtrant, Et en même temps, la soupape de commande s'ouvre pour la décharge des eaux usées. Le Le processus de nettoyage entier ne dure que quelques dizaines de secondes. Quand le Le nettoyage est terminé, la soupape de commande est fermée, le moteur s'arrête Rotation, et le système revient à son état initial, commençant le suivant processus de filtration. Après l'installation de l'équipement, les techniciens le déboguera, définira le temps de filtration et le temps de conversion de nettoyage, et le L'eau à traiter entrera dans le corps par l'entrée, et le filtre commencera à fonctionner normalement

Installation

Avant d'installer Din Floged Y Straner, nettoyez soigneusement le filetage Surfaces de connexion de tous les tuyaux et utilisez du scellant de tuyaux ou du ruban PTFE (polytétrafluoroéthylène) être modéré. Les fils de fin ne sont pas traités Empêcher le scellant ou le ruban PTFE d'entrer dans le système de tuyauterie. Les filtres peuvent être installé horizontalement ou installez-vous verticalement vers le bas.

Pièces et matériaux principaux
