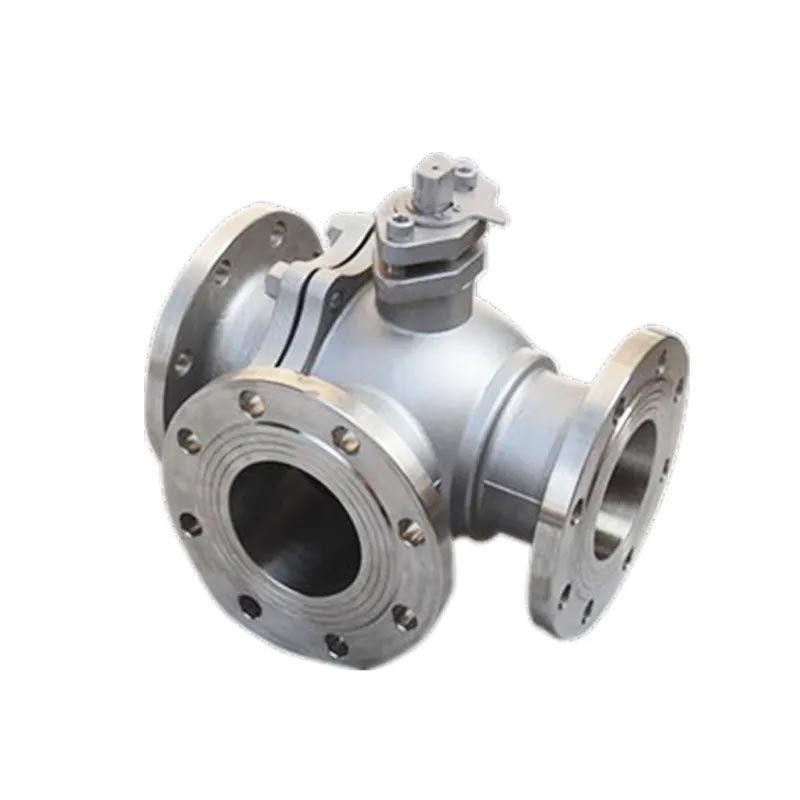

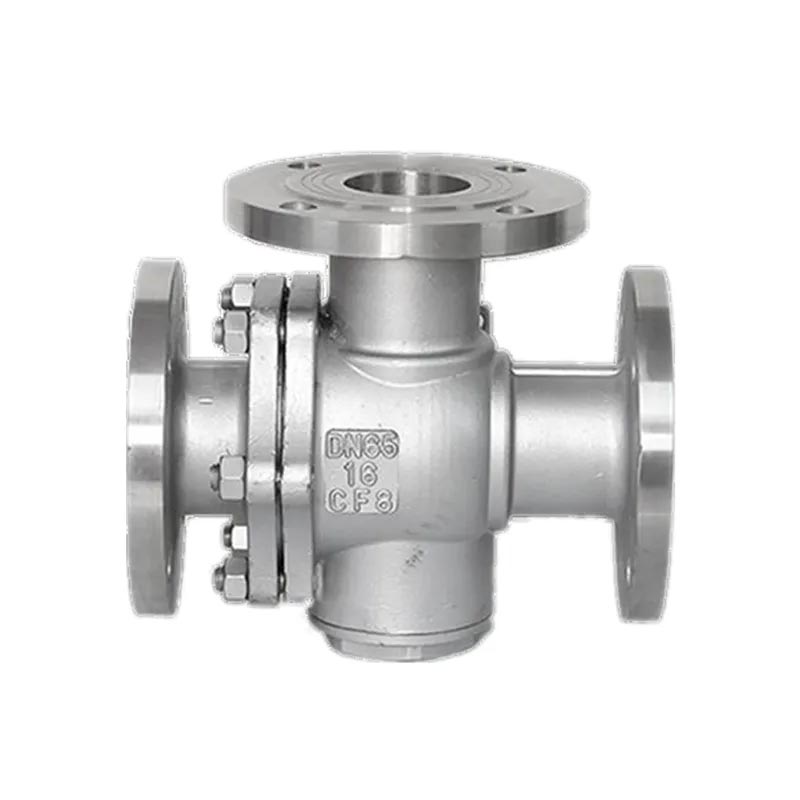

Le port de Joepai à trois voies de balle fabriquée en Chine est devenue la préférée Composant pour une efficacité élevée et un faible maintenance dans le liquide multicanal Systèmes en raison de sa conception de commutation de canal flexible, robuste et durable Structure et compatibilité automatisée, réalisant largement le contrôle de l'écoulement et Exigences d'allocation des fluides dans des conditions de travail complexes.
1. Valve à billes à trois voies pneumatique et port de balle à trois voies
Structure intégrée dans la structure, avec un type d'étanchéité de soupape à 4 faces
siège, quelques connexions de bride, haute fiabilité et conception légère
2. Les vannes à billes à trois voies ont une longue durée de vie, une capacité d'écoulement élevée,
et faible résistance
3. Les soupapes à billes à trois voies sont divisées en deux types: un jeu simple et double
par intérim. La caractéristique du type d'acteur unique est qu'une fois la puissance
La source échoue, la vanne à billes sera dans l'état requis par le contrôle
système
4. Valve à billes de scellage de trois ou deux sièges jouit d'une structure compacte, belle
Apparence, bonne performance d'étanchéité. Il peut réaliser le commutateur le flux dans
tuyau, peut également faire en sorte que les deux canaux sont perpendiculaires les uns aux autres
connexion ou fermer.
5. Communiquez le vanne à trois places à trois sièges peut non seulement réaliser le
le flux, peut également faire en sorte que les trois canaux sont connectés les uns aux autres, mais aussi
Pour éteindre n'importe quel canal, connecté aux deux autres canaux, flexibilité
ligne de contrôle en mélange moyen ou shunt.
| Formulaire | Type T, L Valve à billes à trois voies |
| Diamètre nominal intérieur DN (mm) | DN15-DN300 |
| Pression nominale | 1,6 2,5 4,0 Produit |
| Plage de liquide | Air, eau, gaz, pétrole et Produits pétrochimiques Medium corrosif |
| Température de travail | Sceau dur: -40 --300 Joint doux: -40 --180 |
| Déversement | 0 Conforme à ANSIB16.104standard |
| Matériel principal | Corps de valve: WCB 304 316 316L Soupole: 304 316 316L |
| Formulaire de place | Joint dur mobile en acier inoxydable, Joint souple PTFE |
| Préparation de la surface | Polissage |
| Dimensions | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Taille | dans | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| MM | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L / L1 (RF / BW) | dans | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| MM | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | dans | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| MM | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | dans | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| MM | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | dans | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| MM | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF / RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| Bw | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
